Расходомер-счетчик газа вихревой

Под заказ

Расходомеры-счетчики вихревые ИРВИС-РС4М – устройства для измерения и индикации объемного расхода и объема при рабочих условиях водорода, гелия, неагрессивных горючих и инертных газов (далее - газы), водяного пара, и вычисления объемного расхода (объема) газов, массового расхода пара, количества тепловой энергии на основании измеренных температуры, давления и объемного расхода. Счетчики являются комплектными, законченными узлами коммерческого (технологического) учета газа. Устройство отличается:

высокой точностью и широким диапазоном измерений; стабильностью метрологических характеристик; стойкостью к загрязнениям; отсутствием чувствительности к гидравлическим ударам; возможностью работы на нестационарных потоках; простотой монтажа; простотой и удобством эксплуатации.

Подробнее

Описание

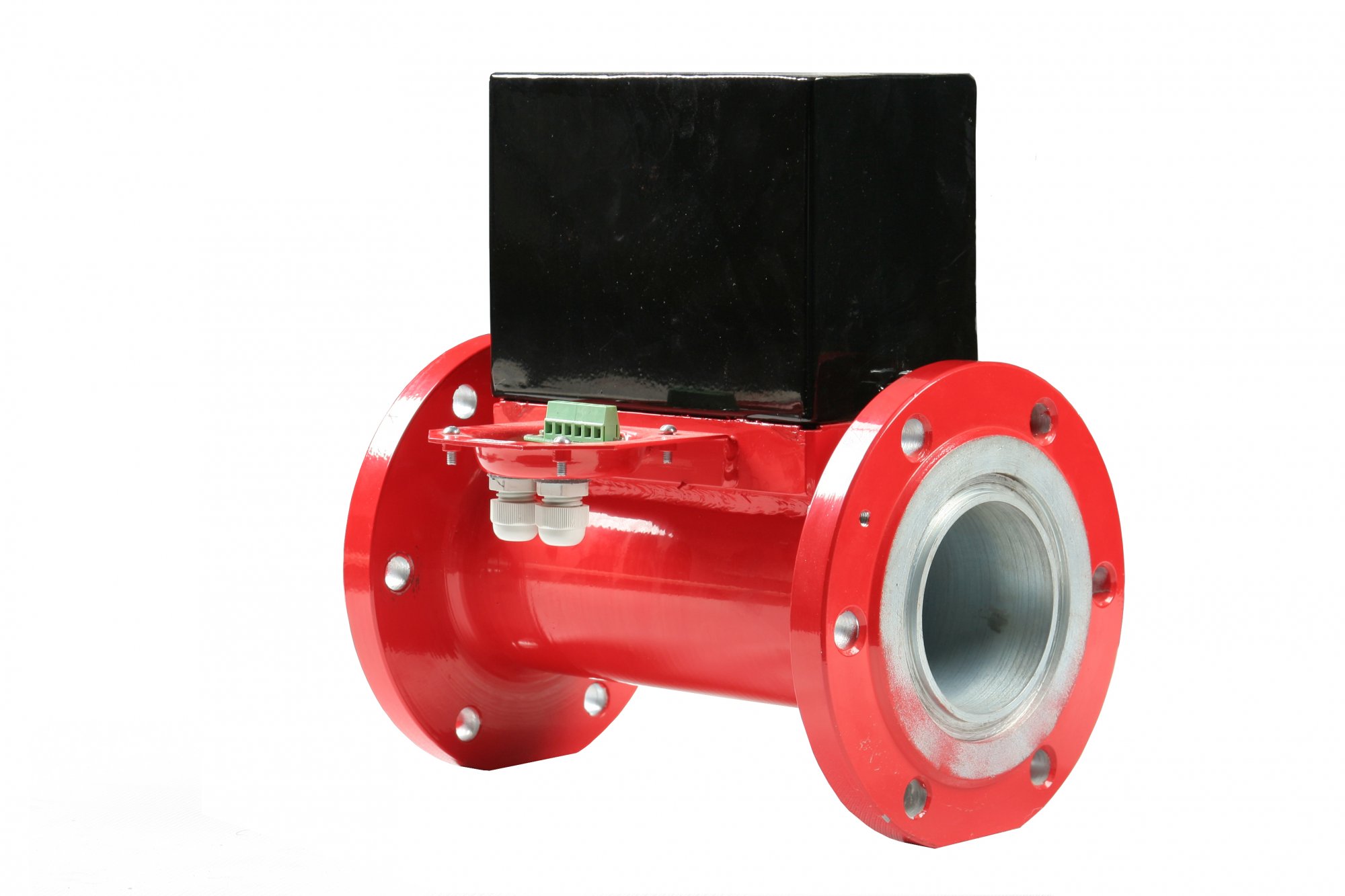

Расходомер-счетчик газа вихревой ИРВИС-РС4М

Производитель: ООО НПП «Ирвис»

Описание

Расходомер-счетчик состоит из:

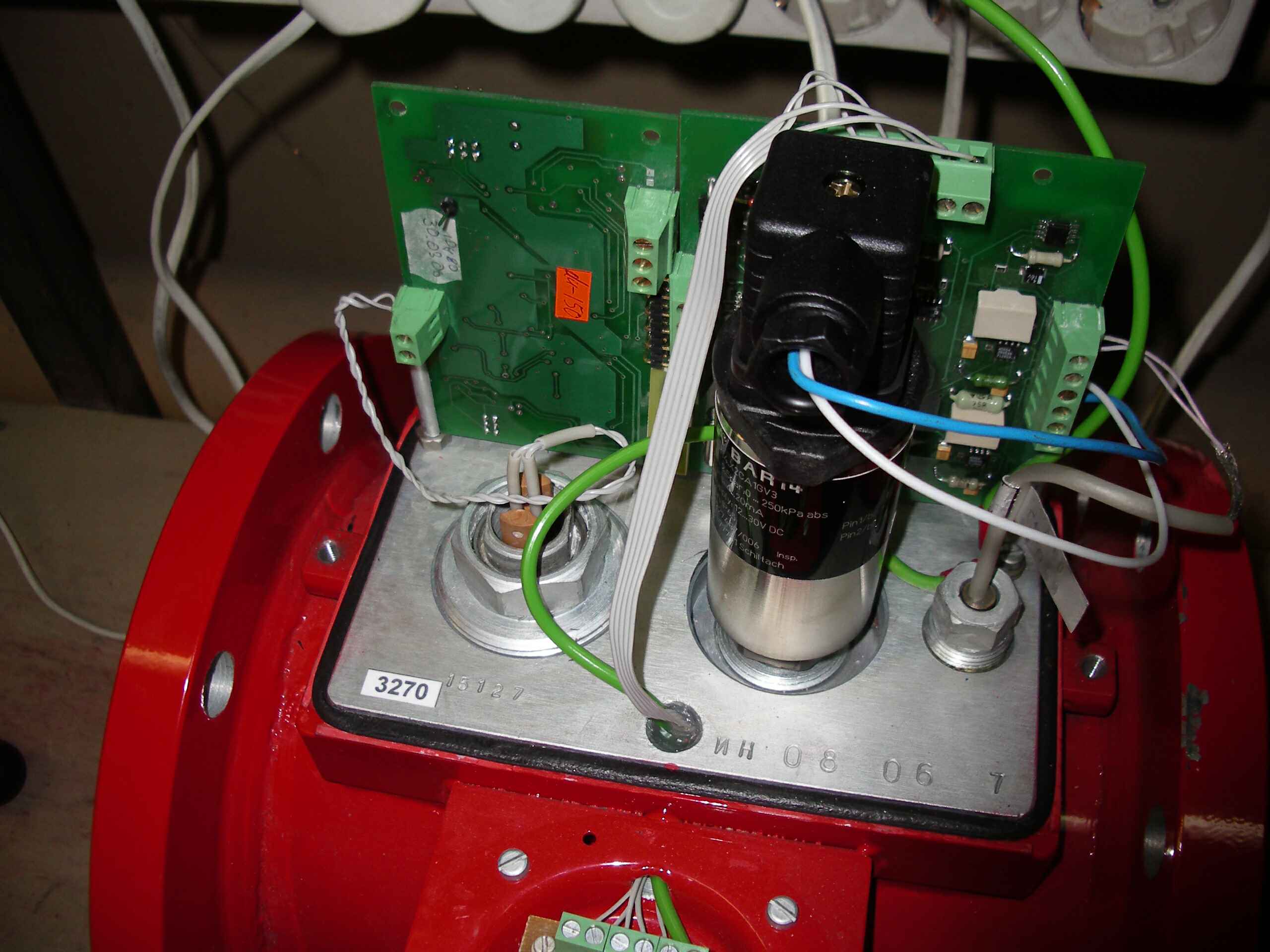

Первичного преобразователя, включающего первичный преобразователь расхода (детектор вихрей), первичный преобразователь давления (датчик давления), первичный преобразователь температуры (датчик температуры), платы сигнального процессора и блока обработки сигналов.

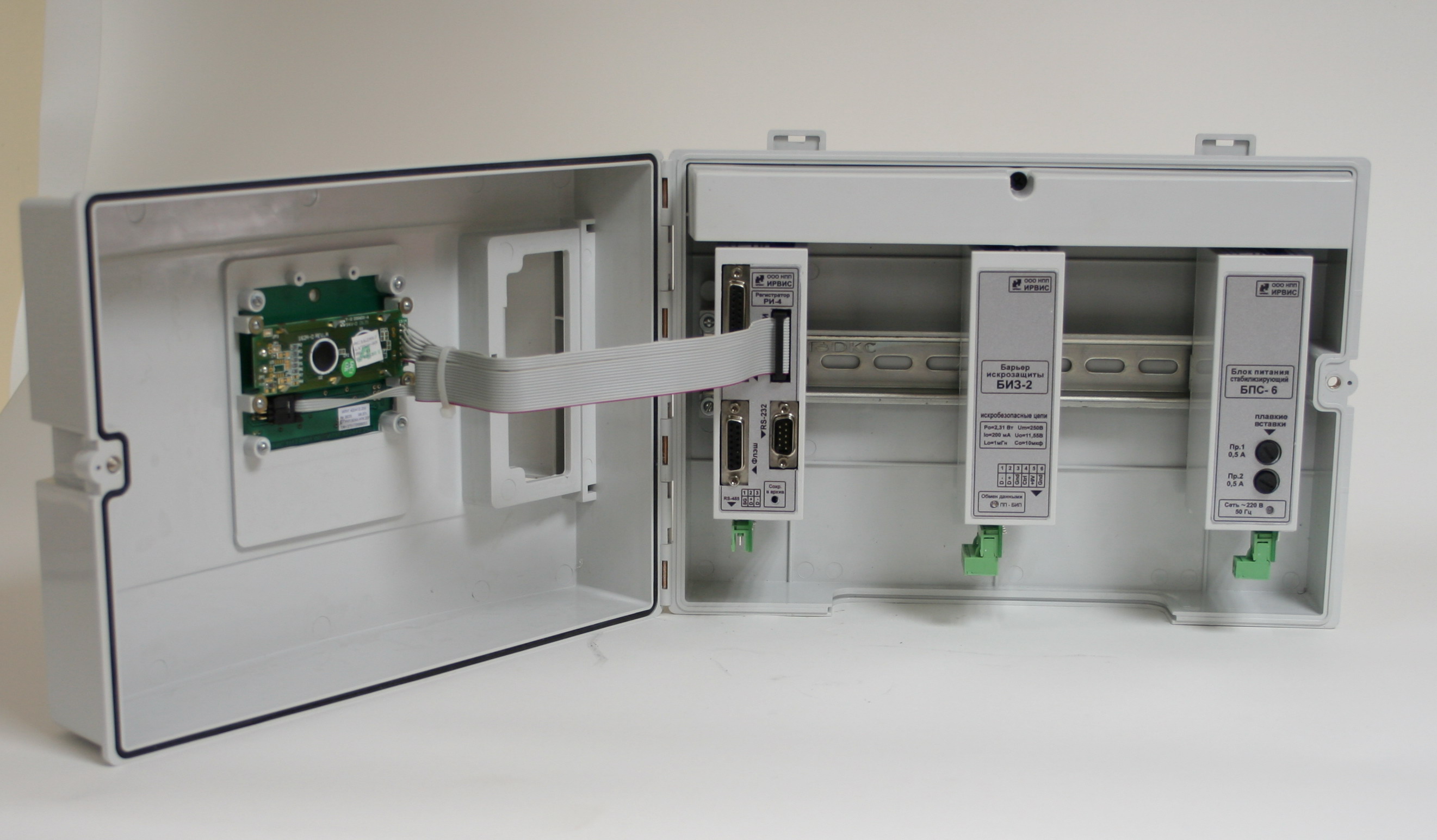

Блока интерфейса, включающий блок индикации с кнопками управления, барьер искрозащиты, регистратор информации.
Блок Питания сетевой
Соединительного кабеля.
Дополнительная комплектация (по заказу):
Универсальный турбулизатор
Многоканальный регистратор информации
Прямолинейный измерительный участок
Устройство бесперебойного питания.

Применение

Расходомер-счетчик применяется в качестве средства коммерческого и технологического учета в:

установках коммунальных и промышленных предприятий
системах АСУТП
телеметрии и диспетчеризации.

Модификации:

ИРВИС-РС4М – устройство для ведения коммерческих расчетов между поставщиком и потребителем газа выпускается в нескольких модификациях, позволяющих вести учет различных газовых сред.

ИРВИС-РС4М-ППС – измерение природного газа, азота, углекислого газа и др. очищенных, осушенных газов.

ИРВИС-РС4-ДДП – измерение попутного нефтяного газа, воздуха и др. газов, имеющих высокое содержание влаги и твердых примесей.

ИРВИС-РС4-Пар – измерение водяного пара и др.газов с температурой до +250°С.

«Тяни-толкай» исполнение – измерение расхода газа на входе в АГНКС, а также учет прямых и обратных токов рабочего газа на других объектах.

Принцип действия:

Расходомер-счетчик ИРВИС-РС4М измеряет частоту образования вихрей, возникающих в потоке газа при обтекании неподвижного тела (генератора вихрей) благодаря таким чувствительным элементам как термоанемометр и датчик пульсаций давления.

Для соответствия стандартным условиях по ГОСТ-2939 используются сигналы от встроенных датчиков давления и температуры.

Расходомер-счетчик устанавливается в горизонтальный, вертикальный и наклонный трубопровод. Обводной байпас канал не требуется. Расходомеры отличаются повышенной стойкостью к загрязнению газа.

Основные технические характеристики

Технические характеристики	Показатели
Вид используемых сред	Природный газ, попутный нефтяной газ, водяной пар, воздух, азот, углекислый газ и др. неагрессивные газы
Давление измеряемого газа (абс.)	0,05 – 10 МПа
Температура измеряемого газа	-40°С + 250°С
Температура окружающей среды	-40°С + 45°С
Погрешность измеренного объема приведенного к стандартным условиям, для модификации ИРВИС-РС4М-Пп-1	Не более 1% при Qпер…Qнаиб Не более (0,5+2Qпор/Q)% при Qпор… Qпер
Диаметры условного прохода	ДУ 50, 80, 100, 150, 200, 300мм
Питание	220 (+140+130)В, 50 ± 1Гц
Взрывозащита	1ExibdIICT4X
Межповерочный интервал	3 года
Методика периодической поверки	безпроливная (имитационная)

Диапазоны измеряемых расходов природного газа

Р Кгс/см² избыт	ИРВИС РС4			ИРВИС РС4			ИРВИС РС4
	Ду-50			Ду-80			Ду-100
	Q_наим, нм³/ч	Q_наим, нм³/ч 1,5%*	Q_наиб, нм3/ч	Q_наим, нм³/ч	Q_наим, нм³/ч 1,5%	Q_наиб, нм3/ч	Q_наим, нм³/ч	Q_наим, нм³/ч 1,5%	Q_наиб, нм3/ч
0,001	11	22	250	17	34	800	27	54	1250
1,0	11	22	500	17	34	1600	27	54	2500
2,0	11	22	750	17	34	2400	27	54	3750
3,0	11	22	1000	17	34	3200	27	54	5000
4,0	11	22	1250	17	34	4000	27	54	6250
5,0	11	22	1500	17	34	4800	27	54	7500
6,0	12	24	1750	17	34	5600	27	54	8750
7,0	12	24	2000	18	34	6400	29	54	10000
8,0	14	24	2250	21	34	7200	32	54	11250
9,0	15	24	2500	23	34	8000	36	54	12500
10,0	17	24	2750	25	34	8800	39	54	13750
11,0	19	24	3000	27	34	9600	43	54	15000
12,0	20	24	3250	30	34	10400	46	54	16250
13,0	22	24	3500	32	34	11200	50	54	17500
14,0	23	24	3750	34	34	12000	54	54	18750
15,0	25	25	4000	37	37	12800	57	57	20000
16,0	26	26	4250	39	39	13600	61	61	21250
Р Кгс/см² избыт	ИРВИС РС4			ИРВИС РС4			ИРВИС РС4
	Ду-150			Ду-200			Ду-300
	Q_наим, нм³/ч	Q_наим, нм³/ч 1,5%	Q_наиб, нм3/ч	Q_наим, нм³/ч	Q_наим, нм³/ч 1,5%	Q_наиб, нм3/ч	Q_наим, нм³/ч	Q_наим, нм³/ч 1,5%	Q_наиб, нм3/ч
0,001	48	96	2800	96	192	5000	213	426	12000
1,0	48	96	5600	96	192	10000	213	426	24000
2,0	48	96	8400	96	192	15000	213	426	36000
3,0	48	96	11200	96	192	20000	213	426	48000
4,0	48	96	14000	96	192	25000	213	426	60000
5,0	48	96	16800	96	192	30000	213	426	72000
6,0	48	96	19600	96	192	35000	213	426	84000
7,0	51	96	22400	103	192	40000	229	426	96000
8,0	58	96	25200	116	192	45000	257	426	108000
9,0	64	96	28000	129	192	50000	286	426	120000
10,0	71	96	30800	142	192	55000	314	426	132000
11,0	77	96	33600	155	192	60000	343	428	144000
12,0	83	96	36400	167	192	65000	372	428	156000
13,0	90	96	39200	180	192	70000	400	428	168000
14,0	96	96	42000	193	193	75000	429	429	180000
15,0	103	103	44800	206	206	80000	457	457	192000
16,0	109	109	47600	219	219	85000	486	486	204000

*Qнаим 1,5% - нижний предел измерения при котором погрешность не более 1,5%
