Газорегуляторные установки применяются в системах газоснабжения для очистки, учета расхода, понижения входного давления газа до нужного значения и поддержания его на заданном уровне.
Комплексные установки бывают следующих видов:
- ГРПШ, ШРП — регуляторные шкафные установки, размещенные в специальных высокопрочных, устойчивых воздействию внешней среды, антивандальных шкафах.

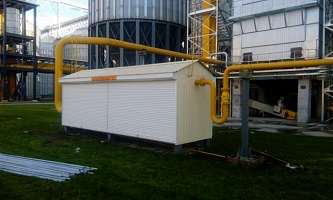

- ПГБ, ГРПБ — блочные комплексы, располагаются в контейнерах.
- ГРП — стационарные комплексы, размещаются в отдельных сооружениях, помещениях, на открытых участках. Как правило, не относятся к типовым агрегатам, которые поставляют с завода в полной готовности.

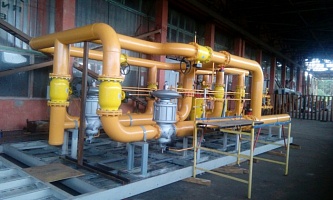

- ГРУ — установка, расположенная на раме. Может находиться в помещении, где подключен газоиспользующий агрегат, соединенной с таким агрегатом проемом открытого типа.
Виды и особенности ГРП
Газорегуляторные установки выпускают с одним или двумя выходами различного давления.
В соответствии с технологической схемой установки бывают:
- с 1 линией снижения давления с байпасом или без него;
- с основной и резервной линиями редуцирования;
- с 2 линиями редуцирования, с 1 или 2 байпасами.
Если в агрегатах используется несколько различных уровней выходного давления, то применяется последовательная либо параллельная схема расположения регуляторов.
Также оборудование способно поддерживать на выходе как одинаковое, так и разное по уровню давление. Пропускная способность линий с равным выходным давлением также бывает разной. Газорегуляторы с различной пропускной способностью устанавливают для управления газоснабжением или подачей газа в зависимости от сезона.
Изготовление ГРП
Газорегуляторный пункт изготавливают с учетом расхода рабочей среды, значений входного и выходного давления, пропускной способности, условий эксплуатации. Для этого используется опросный документ с указанием необходимых технических параметров.
В опросном листе заказчик также может предупредить о необходимости резервирования, байпасирования оборудования, дополнительного утепления, конкретных размерах шкафной установки, степени автоматизации и других важных параметрах.
Для комплектации применяется оборудование белорусского и зарубежного производства. Схема каждого газораспределительного пункта разрабатывается под определенные условия эксплуатации.
ШРП могут комплектоваться роллетными, подъемными и стандартными распашными дверьми. Все установки сопровождаются необходимыми техническими актами, инструкциями и документами, которые подтверждают качество оборудования.
