Газовый магнитный клапан Серия VMR VML

Под заказ

Магнитные клапаны Серий VML (с медленным открытием) и VMR (с быстрым открытием) используются для операций блокировки и регулировки газа или воздуха в горелках с атмосферным давлением или с воздушным дутьем, в промышленных печах и во всех сферах применения, предусматривающих использование газовых электромагнитных клапанов. Благодаря установленной регулировке подачи, их можно применять при рабочем режиме до 360 мбар даже в сложном тактовом режиме управления с большим числом переключений.

Подробнее

Описание

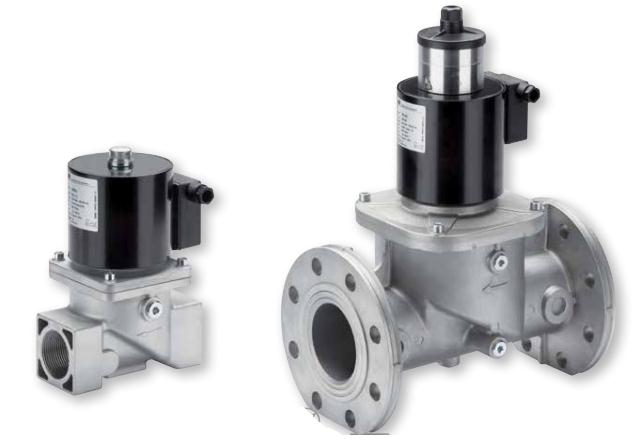

Газовый магнитный клапан Серий VMR VML

Производитель: IBS Industrie-Brenner-Systeme GmbH (Германия)

Описание

Клапан Серий VMR и VML используется для защиты, регулировки и управления подачей газа и воздуха к газопотребляющим установкам, в газовых трубопроводах, газовых топках. Используются:

Как предохранительно-запорный клапан на участках регулировки давления газа и контроля безопасности
Для контроля безопасности и регулировки снабжения горючим газом промышленных горелок
Как автоматически действующий и герметично закрывающийся запорный элемент
Как запорный элемент в прочих процессах, требующих надежное перекрытие газовых трубопроводов.

Устройства представляют собой клапаны с подпружиненным клапанным диском, нормально закрытый, при подаче рабочего напряжения клапан открывается силой пружины и давления газа.

Клапаны с регулировкой подачи приспособлены для тактового и продолжительного режима управления.

Принцип действия

Открытие клапана VMR происходит при помощи вспомогательного источника энергии. При отсутствии напряжения в сети пружина давит на диск и этим перекрывает поток газа. Одновременно давление газа со стороны входа давит на диск, повышая запирающее усилие пружины. При подаче напряжения на катушку электромагнита сердечник втягивается, пружина сжимается и клапан открывается против давления газа. При помощи регулировочного винта вверху на катушке площадь сечения проходного отверстия настраивается вручную. При отключении напряжения клапан быстро захлопывается, потом газ перекрывается.

Клапан открывается только при подаче электропитания: при прекращении подачи напряжения на привод по любой причине клапан немедленно перекрывается (внутренняя самозащита).

Устройство рассчитано на непрерывную эксплуатацию (устойчиво к механическим, химическим и температурным воздействиям). Встроенный мелкоячеистый фильтр защищает седло клапана и диск и другие установленные детали по направлению движения потока от загрязнения.

Клапаны оборудованы портами присоединения G1/4 по обе стороны входной камеры, за исключением латунных клапанов. Модели с фланцевым соединением оборудованы портами присоединения и на выходе из клапана.

К клапанам Dn 65- 150 через присоединение G1/8 подключается микроконтроллер для контроля положения клапана «Закрыто».

Электромагнитные катушки комплектуются штекерами согласно ISO 4400 или клемными коробками, защищенными уплотнениями от попадания грязи и влаги.

Основные технические характеристики

Технические характеристики	Показатели
Виды используемых средств	Природный газ, сжиженные газ, воздух, биогаз, коксовый газ, смешанный газ
Максимальное рабочее давление	200 мбар
Максимальный перепад давления	60 мбар
Температура окружающей среды	-15 + 60 °С
Размеры	Ду 40 – 150 (VML ДУ 40 – 80)
Монтаж между двумя фланцами PN16	Согласно ISO 7005
Резьбовое соединение	Rp1/4 – Rp2
Время открытия	Время закрытия VMR и VML– 1 сек. Время открытия VMR < 1 сек, VML ≤ 25 сек
Класс защиты	IP 54 (EN 60529
Материал корпуса	Литой под давление алюминий (версия OTN латунь), уплотнение клапанных диской из пербунана
Напряжения	230 VAC 50/60 Hz, - 15% / + 10% 110 VAC 50/60 Hz, -15% / + 10% 24 VAC/DC 12 VAC/DC

Тип	Ду	Присоединение	Размеры (мм)						Pmax (мбар)	Расход (м3/ч)	P 230 VAC (ВА/Вт)	Вес (кг)
			L	B	H1	H2	k	n
VMR01OTN	8	Rp 1/4	46	30	75	66,5	-	-	200	0,55	8	0,27
VMR0-20TN	10	Rp 3/8	58	30	110	95	-	-	200	0,7	16	0,4
VMR 1-20TN	15	Rp 1/2	58	30	110	95	-	-	200	1,3	16	0,4
VMR 0-2	10	Rp 3/8	77	88	142	126	-	-	200	2,9	25	1,4
VMR 0-5							-	-	500		20
VMR 1-2	15	Rp 1/2	77	88	142	126	-	-	200	6,0	25	1,4
VMR 1-5							-	-	500		20
VMR 2-2	20	Rp 3/4	96	88	168	145	-	-	200	9,5	25	2,5
VMR 2-5							-	-	500		35
VMR 3-2	25	Rp 1	96	88	168	145	-	-	200	12,0	25	2,5
VMR 3-5							-	-	500		35
VMR 35-2	32	Rp 1 1/4	153	120	224	191	-	-	200	20,0	30/120²⁾	5,7
VMR 35-5							-	-	500		45/180²⁾
VMR 4-2	40	Rp 1 1/2	153	120	224	191	-	-	200	26,0	30/120²⁾	5,7
VMR 4-5							-	-	500		45/180²⁾
VMR 4-2F ¹⁾	40	DN 40	193	150	266	191	110	4x18	200	26,0	30/120²⁾	7,1
VMR 4-5F ¹⁾									500		45/180²⁾
VMR 6-2	50	Rp 2	156	106	234	195	-	-	200	40,0	30/120²⁾	6,0
VMR 6-5									500		45/180²⁾
VMR 6-2 F ¹⁾	50	DN 50	196	165	278	195	125	4x18	200	40,0	30/120²⁾	7,8
VMR 6-5 F ¹⁾									500		45/180²⁾
VMR 7-2	65	DN 65	305	200	355	266	145	4x18	200	63,0	45/180²⁾	14,0
VMR 7-3									360		60/240²⁾
VMR 8-2	80	DN 80	305	200	355	266	160	8x18	200	80,0	45/180²⁾	14,0
VMR 8-3									360		60/240²⁾
VMR 9-2	100	DN 100	350	252	492	352	180	8x18	200	148,0	70/280²⁾	36,0
VMR 9-3									360		80/320²⁾
VMR 93-2	125	DN 125	460	310	600	430	210	8x18	200	250,0	80/320²⁾	58,0
VMR 93-3									360		90/360²⁾
VMR 95-2	150	DN 150	460	310	600	430	240	8x23	200	315,0	80/320²⁾	60,0
VMR 95-3									360		90/360²⁾

1) Опционально

2) В выключенном режиме

Изменения допускаются в зависимости от требования проекта.

Тип	Ду	Присоединение	Размеры (мм)						Pmax (мбар)	Расход (м3/ч)	P 230 VAC (ВА/Вт)	Вес (кг)
			L	B	H1	H2	k	n
VML 0-2	10	Rp 3/8	77	88	196	180	-	-	200	2,9	20	1,8
VML 0-5									500
VML 1-2	15	Rp 1/2	77	88	196	180	-	-	200	6,0	20	1,8
VML 1-5									500
VML 2-2	20	Rp 3/4	96	88	222	200	-	-	200	9,5	35	2,7
VML 2-5									500
VML 3-2	25	Rp 1	96	120	294	259	-	-	200	12,0	35	2,7
VML 3-5									500
VML 3-2	32	Rp 1 1/4	153	120	294	259	-	-	200	20,0	45/180 ²⁾	6,2
VML 3-5									500
VML 4-2	40	Rp 1 1/2	153	120	294	259	-	-	200	26,0	45/180 ²⁾	6,2
VML 4-5									500
VML 4-2F¹⁾	40	DN 40	193	150	336	261	110		200	26,0	45/180 ²⁾	7,6
VML 4-5F¹⁾									500
VML 6-2	50	Rp 2	156	106	304	265	-	-	200	40,0	45/180 ²⁾	6,5
VML 6-5									500
VML 6-2 F¹⁾	50	DN 50	196	165	348	265	125	4x18	200	40,0	45/180 ²⁾	8,3
VML 6-5 F¹⁾									500
VML 7-2	65	DN 65	305	200	424	335	145	4x18	200	63,0	45/180 ²⁾	14,5
VML 7-3									360		60 / 240 ²⁾
VML 8-2	80	DN 80	305	200	424	335	145	4x18	200	80,0	45/180 ²⁾	14,5
VML 8-5									360		60 / 240 ²⁾

^{1 1)}Опционально 2) В выключенном положении/открыто

Характеристики

DN (ДУ)	40-150
Марка	VMR / VML
Страна	Германия
