Модель: ФСТ-03В
Производитель: НПОДО "Фармэк" (Беларусь)
Назначение
Газоанализатор (сигнализатор газа) представляет собой многоканальный стационарный прибор для непрерывного автоматического измерения объемной доли метана, пропана, массовой концентрации угарного газа (монооксида углерода), метана (CH4), пропана (C3H8), массовой концентрации оксида углерода (CO), кислорода (O2), аммиака (NH3), а так же паров бензина и нефтепродуктов (Ex) , а также довзрывных концентраци горючих газов и паров горючих жидкостей в воздухе и выдачи сигнализации о превышении установленных пороговых значений.
Концентрация газов в воздухе контролируется в режиме реального времени и при превышении порогового значения излучает звуковой и световой сигналы.
Область применения
Газоанализаторы устанавливаются в помещениях котельных, топочных, жилых, производственных и коммунально-бытовых помещениях, а также иных производственных помещениях взрывоопасных зон, оборудованных газогорелочными устройствами или зон, где необходим контроль загазованности горючих или токсичных веществ.
Описание

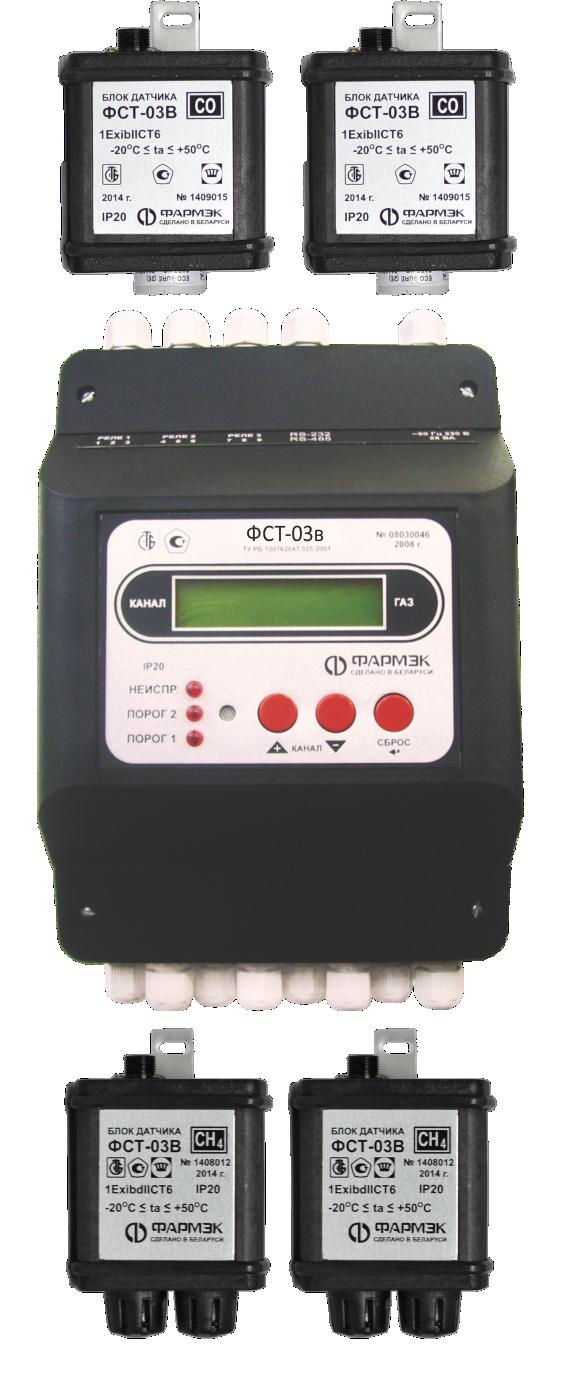

Газоанализатор состоит из блока питания и сигнализации и выносных блоков датчиков (от одного до восьми в любой комбинации). Газоанализатор поставляется в комплекте с блоками датчиков, номера которых, при первичной поверке, указываются в паспорте.
Принцип работы
Газоанализатор регистрирует изменения сопротивления термокаталитического сенсора при измерении концентрации метана, пропана или других жидкостей и регистрации изменения тока электрохимического сенсора при измерении концентрации монооксида углерода.
Довзрывные концентрации измеряются в процентах от нижнего концентрационного предела распространения пламени.
Газоанализатор обеспечивает:
- измерение концентрации метана, пропана, монооксида углерода, газов и цифровую индикацию значения их концентрации в контролируемых точках
- сигнализация о неисправности
- управление внешними исполнительными устройствами
- одновременный контроль до восьми точек
- возможность установки двух порогов сигнализации по каждому каналу
- защита термокаталитического сенсора от отравления - при превышении максимально допустимой концентрации газа прибор автоматически отключает сенсор.
- световую и звуковую сигнализацию о превышении пороговых концентраций каждого газа на блоке питания и сигнализации и световую сигнализацию на блоке датчиков
- контроль работоспособности каждого канала
- коммутацию внешней электрической цепи для подключения независимых исполнительных устройств
- возможность накопления информации о загазованности и обмен информацией с внешними устройствами по интерфейсу RS-232 или RS-485.
Описание
Газоанализатор эксплуатируется в средах с содержанием механических примесей (пыль, смола, масла) и агрессивных веществ (хлора, серы, фосфора, фтора, мышьяка, сурьмы и иных соединений) в контролируемой среде не выше ПДК по ГОСТ 12.1.005.
Условия эксплуатации:
- температуры окружающей среды от -20°С до +50°С
- относительная влажность до 98%, при температуре 25°С
- атмосферное давление от 84 до 106,7 кПа.
Комплект поставки:
- блок питания и сигнализации
- блок(и) датчика(ов)
- сетевой шнур и розетка
- насадка
- паспорт
- крепежный комплект.
|
Габаритные размеры, мм, не более |
|
|
блока питания и сигнализации |
220х160х110 |
|
блока датчика |
130х60х40 |
|
Масса, г, не более |
|
|
1) блока питания и сигнализации |
3000 |
|
2) блока датчика |
300 |
|
Напряжение питания, В |
от 207 до 253 |
|
Потребляемая мощность, ВА, не более |
25 |
|
Диапазон измерения (показаний): |
|
|
- объемной доли СН4, % - объемной доли С3Н8, % - объемной доли O2, % - массовой концентрации СО, мг/м3 - довзрывных концентраций Ех, % НКПР - массовой концентрации (NH3 1000), мг/м3 - массовой концентрации (NH3 2500), мг/м3 |
0–2,50 (0–5,00) 0–1,00 (0–2,00) 0–25,0 (0–30,0) 10–125 (0–125) 0-50 (0-99,9) 15-625 (0-650) 100-1750 (0-1999) |
|
Пределы допускаемой основной абсолютной погрешности измерения: |
|
|
- объемной доли СН4, % - объемной доли С3Н8, % - объемной доли O2, % - довзрывных концентраций Ех, % НКПР |
±0,25 ±0,10 ±0,5 ± 5 |
|
Пределы допускаемой основной относительной погрешности измерения массовой концентрации СО,, NH3 1000, NH3 2500 % |
±25 |
|
Пороги срабатывания сигнализации ПОРОГ 1 (ПОРОГ2)* |
|
|
- при измерении об.доли СН4, % - при измерении объемной доли С3Н8, % - объемной доли O2, % - при измерении массовой концентрации СО, мг/м3 - массовой концентрации (NH3 1000), мг/м3 - массовой концентрации (NH3 2500), мг/м3 - при измерении довзрывных концентраций Ех, % НКПР |
1,00 (5,00) 0,40 (2,00) 18,0 (23,0) 20 (100) 20 (500) 200 (1500) 20 (99,9) |
|
Сопротивление линии связи с блоком датчика, Ом, не более |
20 |
|
Допустимая электрическая емкость линии связи, мкФ |
0,25 |
|
Допустимая индуктивность линии связи, мГн |
0,5 |
|
Ток, коммутируемый разделительными реле, А, не более |
3 |
|
Напряжение, коммутируемое разделительными реле, В, |
230 |
|
Напряжение, коммутируемое разделительными реле, В, не более |
13 |
|
Напряжение холостого хода искробезопасных цепей, мА, не более |
250 |
|
Напряжение холостого хода искробезопасных цепей, ВА, не более |
3,25 |
|
Количество подключаемых блоков датчиков, шт |
от 1 до 8 |
| Страна | Беларусь |
