Газоанализатор стационарный в общепромышленном исполнении

Газоанализатор стационарный в общепромышленном исполнении

Модель: ФСТ-03м

Производитель: НПОДО "Фармэк" (Беларусь)

Назначение

Газоанализатор (сигнализатор газа) представляет собой многоканальный стационарный прибор для непрерывного автоматического измерения объемной доли метана, пропана, массовой концентрации угарного газа (монооксида углерода), а также довзрывных концентраци горючих газов и паров горючих жидкостей в воздухе и выдачи сигнализации о превышении установленных пороговых значений.

Концентрация газов в воздухе контролируется в режиме реального времени и при превышении порогового значения излучает звуковой и световой сигналы.

Область применения

Газоанализаторы устанавливаются в помещениях котельных, топочных, жилых, производственных и коммунально-бытовых помещениях, а также иных производственных помещениях взрывоопасных зон, оборудованных газогорелочными устройствами или зон, где необходим контроль загазованности горючих или токсичных веществ.

Описание

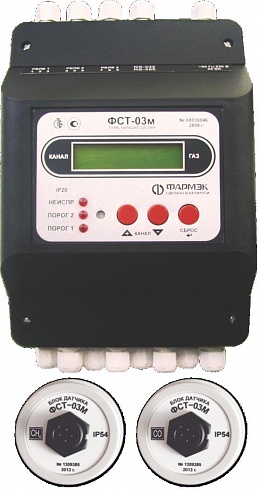

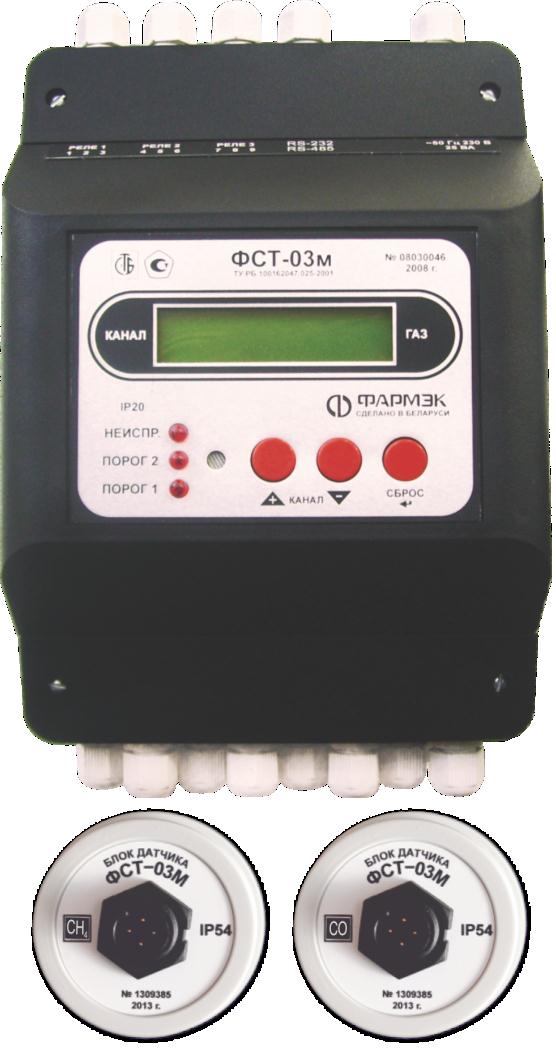

Газоанализатор состоит из блока питания и сигнализации и выносных блоков датчиков (от одного до восьми в любой комбинации). Газоанализатор поставляется в комплекте с блоками датчиков, номера которых, при первичной поверке, указываются в паспорте.

Принцип работы
Газоанализатор регистрирует изменения сопротивления термокаталитического сенсора при измерении концентрации метана, пропана или других жидкостей и регистрации изменения тока электрохимического сенсора при измерении концентрации монооксида углерода.

Довзрывные концентрации измеряются в процентах от нижнего концентрационного предела распространения пламени.

Газоанализатор обеспечивает:

• измерение концентрации метана, пропана, монооксида углерода и других газов и цифровую индикацию значения их концентрации в контролируемых точках
• одновременный контроль до восьми точек
• возможность установки двух порогов сигнализации по каждому каналу
• световую и звуковую сигнализацию о превышении пороговых концентраций каждого газа на блоке питания и сигнализации и световую сигнализацию на блоке датчиков
• контроль работоспособности каждого канала
• коммутацию внешней электрической цепи для подключения независимых исполнительных устройств
• возможность накопления информации о загазованности и обмен информацией с внешними устройствами по интерфейсу RS-232 или RS-485.

К данной модели предусмотрен блок релейного расширения для увеличения числа релейных выходов управления внешними исполнительными устройствами.

Описание

Газоанализатор эксплуатируется в средах с содержанием механических примесей (пыль, смола, масла) и агрессивных веществ (хлора, серы, фосфора, фтора, мышьяка, сурьмы и иных соединений) в контролируемой среде не выше ПДК по ГОСТ 12.1.005.

Условия эксплуатации:

• температуры окружающей среды от -20°С до +50°С
• относительная влажность до 98%, при температуре 25°С
• атмосферное давление от 84 до 106,7 кПа.

Средний срок службы газоанализатора - не менее 10 лет.

Комплект поставки:

• блок питания и сигнализации
• блок(и) датчика(ов)
• сетевой шнур
• насадка
• паспорт
• крепежный комплект.

Основные технические характеристики

Габаритные размеры, мм, не более
блока питания и сигнализации	220х160х110
блока датчика	130х60х40
Масса, г, не более
1) блока питания и сигнализации	3000
2) блока датчика	300
Напряжение питания, В	от 207 до 253
Потребляемая мощность, ВА, не более	25
Диапазон измерения (показаний):
- объемной доли СН4, % - объемной доли С3Н8, % - массовой концентрации СО, мг/м3 - довзрывных концентраций Ех, % НКПР	0–2,50 (0–5,00) 0–1,00 (0–2,00) 10–125 (0–125) 0-50 (0-99,9)
Пределы допускаемой основной  абсолютной погрешности измерения:
- объемной доли СН4, % - объемной доли С3Н8, % - довзрывных концентраций Ех, % НКПР	±0,25 ±0,10 ± 5
Пределы допускаемой основной относительной погрешности измерения массовой концентрации СО2, %	±25
Пороги срабатывания сигнализации ПОРОГ 1 (ПОРОГ2)*
- при измерении об.доли СН4, % - при измерении  объемной доли С3Н8, % - при измерении массовой концентрации СО, мг/м3 - при измерении довзрывных концентраций Ех, % НКПР	1,00 (5,00) 0,40 (2,00) 20 (100) 20 (100)
Сопротивление линии связи с блоком датчика, Ом, не более	20
Ток, коммутируемый разделительными реле, А, не более	3
Напряжение, коммутируемое разделительными реле, В,	230
Количество подключаемых блоков датчиков, шт	от 1 до 8

*Предусмотрена возможность установки порогов сигнализации потребителем в диапазоне от 0 до 5% СН₄, от 0 до 2% С₃Н₈, от 10 до 250 мг/м³ СО, от 0до 99,9 % НКПР Ех
