Рекуперативная горелка RECUFIRE

Под заказ

Рекуперативная горелка Recufire - высокоскоростная горелка с интегрированным теплообменником для предварительного разогрева воздуха для горения уходящими продуктами сгорания. Для непрямого нагрева используется в транспортерной проходной печи, камерной печи, печи с роликовым подом, а также применяется в корпусных излучающих трубках и в излучающих трубках формы P- и Ф. Для непрямого нагрева используется в камерных печах для термической обработки, вагонетной печи для сталеплавильного и кузнечного производства, печах с роликовым подом с открытым пламенем, поворотной плавильной печи. Возможность применения в беcфакельном режиме горения.

Подробнее

Описание

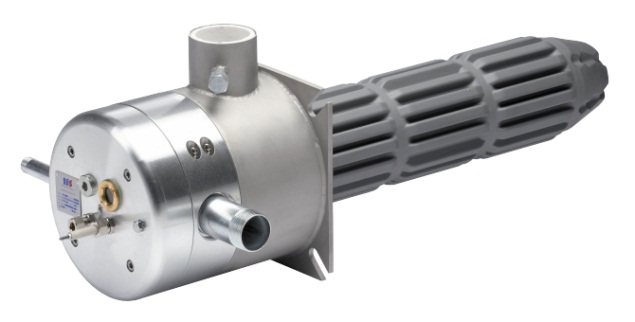

Рекуперативная горелка RECUFIRE

Производитель: IBS Industrie-Brenner-Systeme, GmbH (Германия)

Применение

Описание

- Высокая экономия энергии до 50% в зависимости от применения за счет рекуператора
- Диапазон мощности 15 -300 кВт
- Для высокой термической нагрузки – исполнение корпуса излучающей трубки из керамики
- Диаметр корпуса излучающей трубы от 100 до 300мм
- Прямой электророзжиг
- Контроль пламени посредством ионизационных запальных электродов или УФ-датчиков
- Высокая скорость газов факела на выходе
- Используются для природного газа, сжиженного газа, коксового газа, смеси газов коксовой и доменной печи.

Модификации

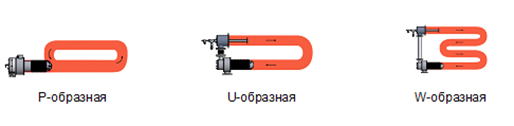

Для монтажа нового оборудования или модернизации старого, производитель предлагает решения в виде горелки-рекуператора и P-образной, U-образной или W-образной излучающей трубки. Две последние могут эксплуатироваться при более высоких мощностях, при одновременном снижении выбросов оксидов азота NOx.

Горелка Recufire M300_400 – модификация горелки со встроенным рекуператором- теплообменником, для использования тепла уходящих газов. Применяется в термических печах в режиме беспламенного горения. Характеризуется большой тепловой эффективностью, мощностью до 400 кВт и минимальными выбросами NOx.

Основные технические характеристики горелки Recufire

Тип горелки	Мощность и вид газа, кВт		Прямой нагрев				Непрямой нагрев
	Природный газ	Пропан-бутан	Max t°C печи	Дельта P воздуха	Дельта P газа	Дельта P L эжектора	Max t°C печи серии М	Max t°C печи серии С	Дельта P воздуха	Дельта P газа
	Природный газ	Пропан-бутан	°C	mbar	mbar	mbar	°C	°C	mbar	mbar
C 10	10	10	1300	50	60	100	-	1100	60	70
M 30	30	30	1100	50	60	100	900	-	60	70
C 30	30	30	1300	50	60	100	-	1100	60	70
M 40	40	40	1100	50	60	100	1000	-	60	70
C 40	40	40	1300	50	60	100	-	1200	60	70
M 70	70	70	1100	50	60	100	1000	-	60	70
C 70	70	70	1300	50	60	100	-	1200	60	70
M 120	120	120	1100	50	60	100	1000	-	60	70
C 120	120	120	1300	50	60	100	-	1200	60	70
M 200	200	200	1100	50	60	100	1000	-	60	70
C 200	200	200	1300	50	60	100	-	1200	60	70
M 300	300	300	1100	50	60	100	1000	-	60	70
C 300	300	300	1300	50	60	100	-	1200	60	70

Тип горелки	RecuМодель и длина Рекуператора в мм (шаг 50мм)				Скорость пламени	Диаметр пламени	Длина пламени
	BASIC	BASIC +	ADVANCED	ADVANCED +	Скорость пламени	Диаметр пламени	Длина пламени
	0/2	4/6	8/10/12	14/16	m/s	mm	mm
	0	-	3	4	m/s	mm	mm
C 10	-	-	240/390	-	120	40	80
M 30	390/540	390/540	390/540	-	130	60	120
C 30	390	-	390/540	-	130	60	120
M 40	540-690	540-690	540-690	690	150	80	140
C 40	540	-	540-690	690	150	80	140
M 70	540-690	540-690	540-690	690	140	100	200
C 70	540	-	540-690	690	140	100	200
M 120	540-690	540-690	540-690	690	150	120	350
C 120	540	-	540-690	690	150	120	350
M 200	540-690	540-690	540-690	690	140	150	500
C 200	540	-	540/690	690	140	150	500
M 300	540-690	540-690	540-690	690	150	200	600
C 300	540	-	540/690	690	150	200	600

Характеристики

Марка	Recufire
Страна	Германия

Документы

Рекуперативная Горелка IBS_Recufire

4.8 Мб

Рекуперативная Горелка IBS_Recufire M300_400

2.2 Мб
