Шкаф управления насосами ШУН полной заводской готовности
Производитель: ООО "Промгазоборудование" (Республика Беларусь)
Назначение
Шкаф управления насосами ШУН или станция управления группой насосов СУГН, используемых в различных системах:
-
жилищно-коммунальных хозяйствах (ГВС, ХВС и отопление)
-
промышленности (различной специализации)
-
строительстве
-
системах вентиляции и кондиционирования
-
системах пожаротушения
-
системах водоподготовки и ирригации.
Шкафы позволяют контролировать работу одного насоса либо целой группы одоновременно функционирующих насосов (от 2 до 8). При этом управление осуществляется по каскадно-частотному принципу (поочередное питание насосов от преобразователя или от сети).
ШУН могут управлять различного вида насосами: канализационными, циркуляционными, поверхностными, скважинными, глубинными, погружными, сетевыми и иными.
Основные функции, которые выполняют ШУН:
-
плавный запуск и плавная остановка двигателя
-
поддержка определенного уровня давления
-
контроль работы насосов
-
защита от сухого хода (насос не запускается в случае отсутствия давления или воды)
-
контроль напряжения в сети, защита от замыкания в сети, от обрыва фаз
-
оперативные действия в случае сбоев или аварий, в том числе запуск резервных насосов и регистрация сбоев и аварий
-
восставновление работы системы после аварийного отключения
-
удаленное управление.

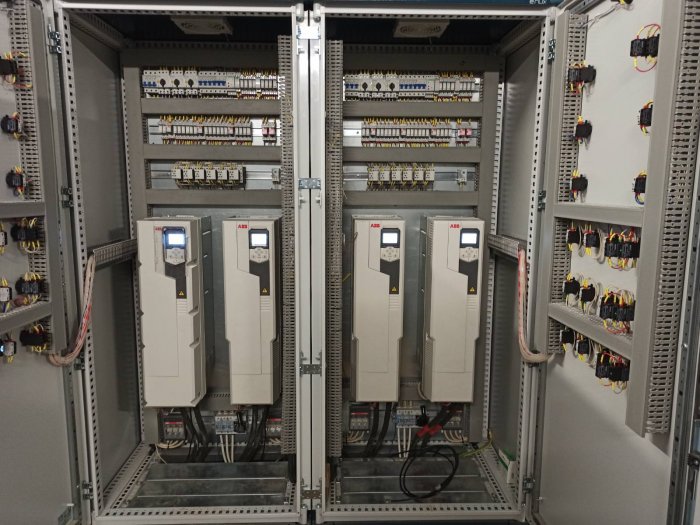

Корпус шкафа управления насосами производится из пластика или металла с степенью защиты IP54. ШУН состоит из вводного устройства с АВР (или без в зависимости от категории источника вводного питания), устройства ИБП (в случае наличия контроллера управления системой), элементов управления и сигнализации (световая и звуковая).
Комбинации элементов управления зависят от технического задания и могут выполнять следующие функции:
-
Управление в автоматическом и ручном режимах силовыми агрегатами (насосами, задвижками и т.д.) установленными в помещении насосной с элементами защиты данных агрегатов;
-
Установка частотных преобразователей с возможностью плавного регулирования производительности станции;
-
Установка тиристорных преобразователей или устройств плавного пуска мощной нагрузки для исключения толчков в работе или гидроударов в системе;
-
Осуществление контроля состояний задвижек, насосов, датчиков давления, датчиков протечки, датчиков контроля доступа в помещение;
-
Передачей данных на верхний уровень автоматизации предприятия с помощью контроллера Овен, Siemens и др.)
- ротация (автоматическое поочередное включение насосов)
- каскадирование (активация дополнительного насоса в период максимальной загрузки системы)
- суточный график работы.
дополнительное утепление (для использования при широком диапазоне температур от -40 до +55 градусов Цельсия)
система плавного пуска для защиты двигателя от перегрузки
удаленное управление и дистанционное оповещение.
Основные технические характеристики
|
Наименование показателя |
Значение |
|
Питание |
|
|
Номинальное напряжение питания силовых цепей |
220В однофазной сети переменного тока или 380В трехфазное частотой 50 Гц |
|
Номинальное напряжение питания цепей управления |
230 VAC, 24 VDC |
|
Допустимый диапазон отклонения номинального напряжения силовой цепи и цепи управления |
От -15% до плюс 10% от номинального значения |
|
Номинальный ток вводного автомата |
2 А и выше |
|
Количество насосов |
1 – 8 |
|
Характеристики корпуса |
|
|
Габаритные и установочные размеры корпусов шкафов |
Ширина от 400 до 1600мм, высота от 600 до 2200мм, глубина от 250 до 1000мм |
|
Масса ШУКЗ в полной комплектации |
От 10 до 150кг |
|
Полный средний срок службы устройств |
15 лет |
|
Средняя наработка на отказ |
40 000 ч |
|
Степень защиты |
IP21 – IP67 |
Гарантийный срок
Гарантийный срок эксплуатации - не менее 12 месяцев. Начало гарантийного срока исчисляется со дня пуска устройства в эксплуатацию, но не более 6 месяцев со дня получения его на складе предприятия-изготовителя.
| Страна | Беларусь |
