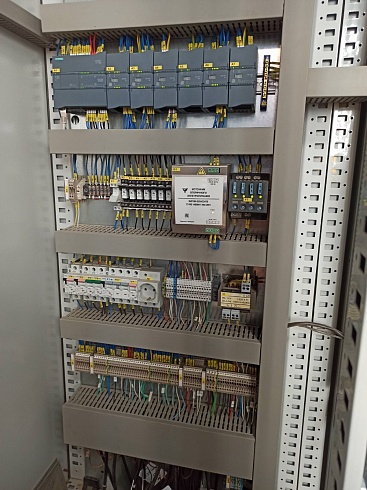

Шкаф управления индивидуальным тепловым пунктом ШУ-ИТП

Шкаф управления индивидуальным тепловым пунктом ШУ-ИТП полной заводской готовности

Производитель: ООО "Промгазоборудование" (Республика Беларусь)

Назначение

Шкаф управления индивидуальным тепловым пунктом (ШУ-ИТП) предназначен для автоматизации работы исполнительных механизмов ИТП, управления системами горячего водоснабжения (ГВС), холодного водоснабжения (ХВС) и отопления зданий и сооружений, а также управления циркуляционными насосами и системой подпитки. Изготавливаемые по техническому заданию Заказчика ШУ-ИТП предусматривают различные режимы управления: ручное, автоматическое или дистанционное.

Основные функции ИТП:

1. измерение, контроль и регулирование основных параметров ИТП

• регулирование температуры и давления, поддержание на необходимом уровне (температуры воды в контуре, температуры обратной воды в контуре отопления или температуры прямой воды, давления в контуре отопления для подпитки контура)
• управление группами насосов, управление насосами по суточным графикам, переключение насосов по графику наработки
• индикация рабочих параметров системы, отражение режимов работы и сообщений об ошибках работы
• управление запорной и регулирующей арматурой.

2. диагностика аварийных сиутаций, регистрация внештатных ситуаций

Регулирование температуры подаваемого теплоносителя происходит автоматически по температурному графику на основе показателей температуры наружного воздуха, температуры контура отопления и температуры обратной воды.

Регулирование температуры в контуре ГВС производится по ПИД-закону, что позволяет поддерживать температуру на одном уровне вне зависимости от текущего потребления горячей воды. В случае превышения заданных параметров данные выводятся на дисплей и систему диспетчеризации.

Температура обратной воды контролируется по заданному графику и в случае ее превышения происходит автоматическое закрытие клапана до момента достижения заданной температуры. Для регулирования степени открытия клапанов как релейные выходы с трехпозиционным принципом управления, так и аналоговые выходы.

Работа ШУ-ИТП также направлена на автоматическую регулировку системы в случае критического повышения температуры, сухого хода насосов, прорыва теплопроводов и предупреждения иных аварийных ситуаций.

При управлении насосной группой, состоящей из двух насосов, предусматривается их чередование, что обеспечивает их равномерный износ. Также предусматривается АВР насосов, т.е. при выходе из строя одного насоса, происходит автоматический запуск другого, а реле сухого хода - для защиты насосов.

Основная комплектация и модификации

• Управление системой горячего водоснабжения (ГВС) с регулировкой температуры по датчикам, установленным на трубопроводе, с контролем состояния клапанов, насосов, датчиков давления и температуры;
  Управления системой отопления аналогично системе ГВС, с установкой дополнительный датчиков помещения и/или наружной температуры;
• Управление контуром подпитки системы отопления с помощью ЭКМ, либо датчиков уровня;

• Обработка информации от счетчиков, установленных в ИТП, с последующим отправкой информации на верхний уровень автоматизации предприятия с помощью контроллера Овен, Siemens и др.).

Модификации ШУ-ИТП:
