Шкаф контроля загазованности ШУКЗ

Шкаф контроля загазованности (ШУКЗ) полной заводской готовности

Производитель: ООО "Промгазоборудование" (Республика Беларусь)

Назначение и основная комплектация

Шкаф предназначен для использования в системах обеспечения промышленной безопасности на объектах различного назначения, энергетики, нефтепереработки, химических производствах, переработке металлов, коммунального хозяйства.

ШУКЗ размещается вне взрывоопасных зон, в местах постоянного либо периодического пребывания ослуживающего персонала согласно раздела 6.4 ТКП 181.

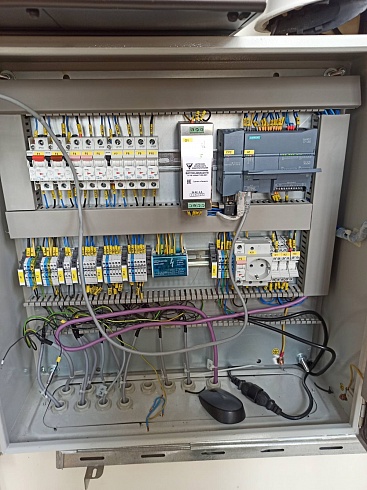

ШУКЗ предназначен для сбора информации от газоанализаторов, обработки информации, а также выдачи сигналов для управления технологическим оборудованием. Представляет собой навесной или напольный шкаф, изготовленного по типу цельнометаллических устройств и каркасно-сборных конструкций, на передней панели которого расположены элементы индикации и управления, а также графическая сенсорная панель сигнализации. ШУКЗ состоит из программируемого логического контроллера (ПЛК), сенсорной панели оператора, источника питания и управляющего реле.

ШУКЗ может выдать до 32 сигнализирующих/управляющих сигналов типа "сухой контакт" для извешения систем верхнего уровня и/или управления вспомогательными технологичсекими системами.

Электропитание ШУКЗ осуществляется от основного источника 220В, 50Гц. Электропиатние газоанализаторов и оповещателей - от внутреннего источника бесперебойного питания.

Устройства имеют нулевой рабочий проводник (N) и защитный проводник (PE) или нулевой защитный проводник PEN. Укомплектованы контактными зажимами (винтовыми или пружинными). Монтаж аппаратов на панелях выполнен преимущественно на монтажных рейках.

Принцип работы

Программируемый логический контроллер осуществляет опрос датчиков загазованности по интерфейсу и по токовой петле, считывает с них информацию о текущей концентрации контролируемых газов. Обработка информации происходит на постоянной основе. При достижении порогового значения измеренной концентрации газа ПЛК включает световую/звуковую индикацию на панели и управляющие сигналы на внешние оповещатели. После этого ПЛК замыкает (размыкает) "сухой" контакт для управления технологическим оборудованием.

Отслеживание и оповещение о возможных неисправностей ПЛК происходит непрерывно. Все данные о значения загазованности, питания и прочее от ПЛК передаются на сернсорную панель для визуализации и архивирования данных.

Кроме этого, ПЛК в реальном времени проводит диагностику собственного оборудования и отслеживает возможные неисправности системы и оборудования.

Технические характеристики

Наименование показателя	Значение
Интерфейс	RS-485, протокол Profibus, Modbus RTU
	Ethernet, протокол Profinet, Modbus TCP (по желанию Заказчика)
Количество приборов контроля загазованности	До 10
Максимальное количество датчиков загазованности, подключаемых к одному прибору	8
Напряжение питания датчиков газоанализа и оповещателей	24B DC
Максимальный суммарный ток по каналам питания датчиков газоанализа и оповещения, А	10А
Количество выходов типа «сухой контакт»	До 32
Максимальное напряжение, коммутируемое выходными контактами, В DC	250
Максимальный ток, коммутируемый выходными контактами, А	До 6
Номинальное напряжение питания силовых цепей	220В однофазной сети переменного тока частотой 50 Гц.
Номинальное напряжение питания  цепей управления	230 VAC, 24 VDC
Допустимый диапазон отклонения номинального напряжения силовой цепи и цепи управления	От -15% до  плюс 10% от номинального значения
Габаритные и установочные размеры корпусов шкафов	Ширина от 400 до 1600мм, высота от 600 до 2200мм, глубина от 250 до 1000мм
Масса ШУКЗ в полной комплектации	От 10 до 150кг
Полный средний срок службы устройств	15 лет
Средняя наработка на отказ	40 000 ч
Степень защиты	IP21 – IP67

Модификации

Каждая модификация имеет различные исполнения, которые определяют структурный состав, компоновку и функциональные возможности устройств необходимые заказчику, что указывается в договоре на поставку или техническом задании (ТЗ) заказчика.

Например, при соответствующем техническом задании ШУКЗ комплектуется дополнительными опциями:

• Сигнальная панель ПС-8, с отправлением сигналов СМС (до 3-номеров) и/или дублирование сигналов на панели ПС-8 расположенной в месте постоянного пребывания персонала, при нештатной ситуации.

• Контроллер (Овен, Siemens и др.) для сбора первичной информации состояний и аварий, с последующей передачей данных на верхний уровень автоматизации предприятия.
