Производитель: Tecnoclima S.p.A. (Италия)
Описание
Теплогенератор запатентованной Серии WIMBLEDON специально спроектирован для постоянной работы в режиме конденсации продуктов сгорания при любой тепловой мощности (максимальной и минимальной). К суммарному КПД в 105% добавляется средне-сезонный КПД, положительно влияющий на такие показатели, как энергосбережение, снижение расходов на обслуживание и сокращение выбросов вредных веществ.
Технические характеристики
- 3 модели с тепловой мощностью от 152 до 400 кВт;
-
Модуляция тепловой мощности от 50 до 100%;
-
Расход воздуха – от 14.000 до 37.000 нм3/ч;
-
Степень нагрева – от 15,5 до 31,5ºС;
-
Стандартное статическое давление 250 Па;
-
Максимальное статическое давление («S» версия) – 500 Па;
-
Эффективность (КПД) – 105%;
-
Гравитационный клапан безопасности предотвращает быстрый спуск конструкции при остановке теплогенератора;
-
Клапан регулирования при заборе воздуха – гарантия постоянного давления в помещении;
-
2 противопожарных клапана – на входе и выходе воздуха;
-
Работают как с газовой, так и с жидкотопливной горелкой;
-
Камера сгорания из жаропрочной нержавеющей стали AISI 430;
-
Теплообменные элементы из устойчивой к коррозии нержавеющей стали AISI 304;
-
Два патрубка для слива конденсата;
-
Электронная система контроля, интеллектуальная система управления;
-
Прочный корпус рамной конструкции со звуко- и теплоизолированными панелями;
-
Используются малошумные центробежные вентиляторы двухстороннего всасывания с клиноременной передачей;
-
По заказу может быть оснащен колесами для легкого передвижения;
-
Доступны также исполнения: с низким NOx.

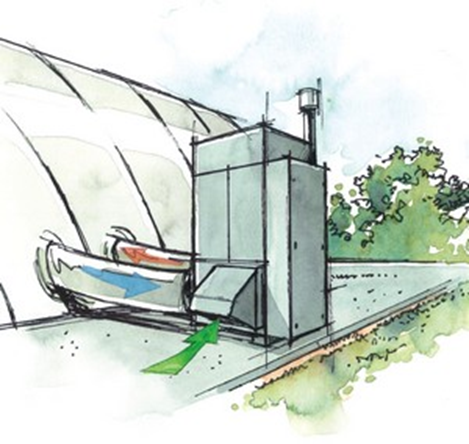

Применение воздухонагревателя WIMBLEDON для отопления прессостатической структуры (с частичной рециркуляцией)
.png)

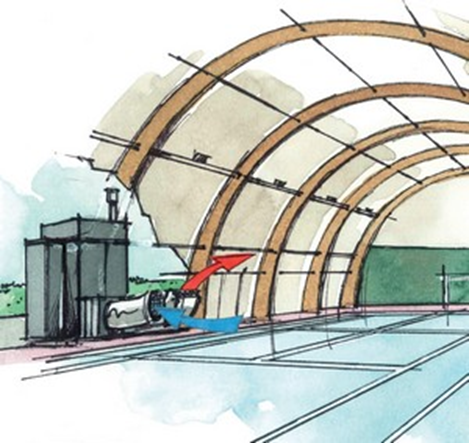

Применение воздухонагревателя WIMBLEDON для отопления прессостатической структуры (со 100% рециркуляцией)
.png)
Комплектация воздухонагревателя
- Корпус агрегата конструктивно представляет собой раму, обшитую панелями из листовой оцинкованной стали с порошковым покрытием. С внутренней стороны панели покрыты звуко- и теплоизолирующими матами.
- Вентиляторная группа состоит из малошумных центробежных вентиляторов двухстороннего всасывания с клиноременной передачей
- Электрооборудование и автоматика обеспечивают управление воздухонагревателем как в ручном, так и в автоматическом режимах, а также гарантируют во всех случаях безопасность его эксплуатации.
- Теплообменник - сердце нагревателя
- Камера сгорания, цилиндрической или эллипсоидальной формы и прекрасно охлаждаемая во всех своих точках, изготовлена из жаропрочной нержавеющей стали марки AISI 430 (с содержанием хрома 18%). Топка – реверсивная, с низкой теплонапряженностью. Эффективная передача тепла дополнительно достигается благодаря воздушным потокам, движущимся в противоположных и поперечном напрвлениях;
- Теплообменные элементы – плоские трубные секции, изготовленные из листовой нержавеющей стали AISI 304, устойчивой к коррозии. Трубы – с турбулизирующим эффектом для максимальной эффективности теплообмена;
- Коллектор дымовых газов, передний и задний, изготовлены из нержавеющей стали AISI 304, устойчивой к коррозии и оснащены широкими инспекционными люками, предоставляющими легкий осмотр и очистку теплообменника;
- Два патрубка для слива конденсата.
-
.png)
.png)
.png)
.png)
.png)
|
Модель |
Ед.Изм. |
WIBLEDON |
||
|
145 |
245 |
395 |
||
|
Аэродинамическая секция |
||||
|
Номинальный поток воздуха |
Нм3/ч |
14.000 |
23.000 |
37.000 |
|
Полезное статическое давление двигателя, стандартно |
Па |
250 |
250 |
250 |
|
Полезное статическое давление, «S» версия |
Па |
500 |
500 |
500 |
|
Секция нагрева. Газовый теплообменник – работа в максимальном режиме |
||||
|
Максимальная полезная тепловая мощность |
кВт |
152,3 |
247,5 |
400,0 |
|
Ккал/ч |
130.980 |
212.850 |
344.00 |
|
|
Минимальный КПД |
% |
98.7 |
99 |
99.1 |
|
Степень нагрева, ∆T |
°C |
31 |
31,5 |
31,5 |
|
Секция нагрева. Газовый теплообменник – работа в минимальном режиме при конденсации |
||||
|
Минимальная полезная тепловая мощность |
кВт |
74,0 |
123,1 |
196,9 |
|
Ккал/ч |
63.640 |
105.866 |
169.334 |
|
|
Максимальный КПД |
% |
105 |
105,2 |
105,5 |
|
Степень нагрева, ∆T |
°C |
15,5 |
15,7 |
15,7 |
|
Электрические показатели |
||||
|
Напряжение электрической сети |
В, 50Гц |
400, 3N |
400, 3N |
400, 3N |

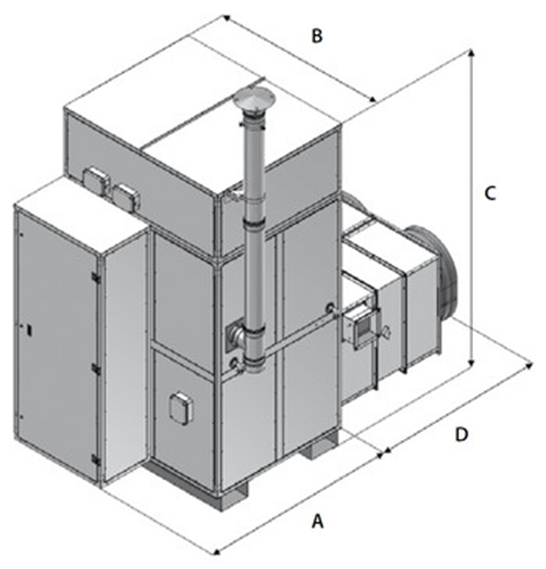

Габариты и масса
.png)
|
Модель |
Размеры, ммм |
Вес, кг |
|||
|
A |
B |
C |
D |
||
|
WIMBLEDON 145 |
1.750 |
2.500 |
2.800 |
1.350 |
1.200 |
|
WIMBLEDON 245 |
2.200 |
2.800 |
2.650 |
1.350 |
1.500 |
|
WIMBLEDON 395 |
3.000 |
3.000 |
3.300 |
1.350 |
2.000 |
| Марка | WIMBLEDON |
| Срок поставки | от 30 дней |
| Страна | Италия |
