Производитель: Tecnoclima S.p.A. (Италия)
Описание
Теплогеренаторы конденсационного типа серии ENERGY/K универсальны. Они используются для непосредственно обогрева и для работы с воздуховодами почти любого типа помещения и даже в самых сложных климатических условиях. Отличаются надежностью и долговечностью даже при постоянной работе в режиме конденсации. Совмещают в себе систему отопления и систему приточной вентиляции. В зависимости от технических условий могут работать с газовой гили жидкотопливной горелкой (одноступенчатой или двухступенчатой горелкой, горелкой с плавным регулированием тепловой мощности).
Технические характеристики
- Широкая гамма моделей с тепловой мощностью от 68 до 1.090кВт
- Камера сгорания из жаропрочной нержавеющей стали AISI 430
- Конвективная часть теплообменника из нержавеющей стали AISI 304, устойчивой к коррозии
- Эффективность (КПД) - до 102%
- Малошумные центробежные вентиляторы двухстороннеого всасывания
- Электронная система контроля и управления
- Прочный корпус рамной конструкции с теплоизолированными панелями
- 220 Па - в стандартном исполнее, 450 Па - в специальном исполнении
- Различные условия эксплуатации: до -20°С в стандартном исполнении, до -45°С в специальном исполнении.
Воздухонагреватель состоит из следующих элементов:
- Теплообменника
- Корпуса
- Вентиляторной группы
- Электрической аппаратуры управления и защиты – электропитание 230 В / 50 Гц для однофазных двигателей и 400 В 3 + N / 50 Гц для трехфазных двигателей, сдвоенный термостат FAN-LIMIT (1-й с ручным перезапуском и 2-й с автоматическим перезапуском);
- Боковой панели и боковой решетки для секции забора воздуха.
- Для теплогнераторов, работающих на жидком топливе: жидкотопливная двухступенчатая или модулирующая дутьевая горелка, укомплетованная электрической аппаратурой.
- Для теплогнераторов, работающих на на газе: газовая двухступенчатая или модулирующая дутьевая горелка с электрической аппаратурой и газовой рампой.
.png)
.png)
Примеры исполнения:

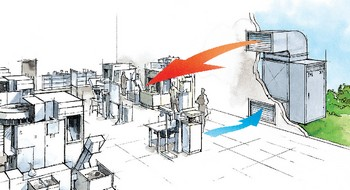

Прямая подача воздуха
.png)

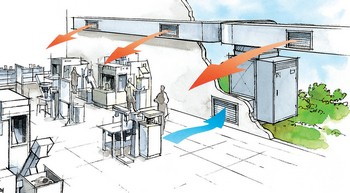

Распределение воздуха через систему воздуховодов
.png)
Технические параметры
|
Модель Серии ENERGY/K |
Максимальный режим |
Минимальный режим (кондесационный) |
Расход воздуха м3/час |
Свободный напор, Па |
||
|
Полезная тепловая мощность, кВт |
КПД, % |
Полезная тепловая мощность, кВт |
КПД, % |
|||
|
60 |
60,1 |
88,2 |
22,7 |
100,6 |
4.600 |
220 |
|
105 |
103,5 |
90,0 |
37,1 |
100,9 |
8.000 |
220 |
|
160 |
160,3 |
91,2 |
55,9 |
101,5 |
11.000 |
220 |
|
220 |
217.1 |
88,2 |
66,5 |
101,6 |
15.000 |
220 |
|
320 |
323,9 |
91,3 |
119,9 |
100,6 |
21.500 |
220 |
|
460 |
465,2 |
92,5 |
196,8 |
100,6 |
31.000 |
220 |
|
640 |
648,6 |
90,7 |
159,7 |
103,3 |
43.000 |
220 |
|
970 |
970,0 |
89,0 |
234,3 |
101,0 |
71.000 |
220 |
Габариты и вес
Воздухонагреватели ENERGY/K 60-105
.png)
|
Модель |
Габариты, мм |
Дымоход, Ø мм |
Вес, кг |
||||
|
А |
B |
C |
D |
E |
|||
|
ENERGY/K 60 |
812 |
540 |
1.700 |
600 |
100 |
150 |
180 |
|
ENERGY/K 105 |
1.060 |
760 |
2.046 |
600 |
100 |
200 |
310 |
Воздухонагреватели ENERGY/K 160-320
.png)
|
Модель |
Габариты, мм |
Дымоход, Ø мм |
Вес, кг |
||||
|
А |
B |
C |
D |
E |
|||
|
ENERGY/K 160 |
1.300 |
900 |
2.240 |
600 |
100 |
250 |
500 |
|
ENERGY/K 220 |
1.500 |
1.000 |
2.240 |
800 |
100 |
250 |
610 |
|
ENERGY/K 320 |
1.700 |
1.200 |
2.470 |
800 |
100 |
300 |
850 |

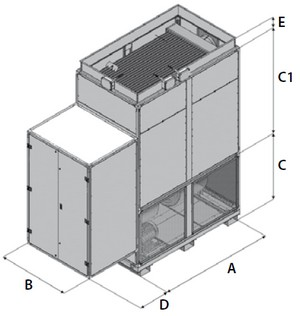

Воздухонагреватели ENERGY/K 460-970 (поставляются не едином блоком, а вентиляторная секция, теплообменная секция и шкаф для горелки отдельно)
.png)
|
Модель |
|
Габариты, мм |
Дымоход, Ø мм |
Вес, кг |
|||||
|
А |
B |
C |
C1 |
D |
E |
||||
|
ENERGY/K 460 |
2.090 |
1.270 |
1.180 |
1.870 |
1.000 |
170 |
330 |
1.310 |
|
|
ENERGY/K 640 |
2.500 |
1.500 |
1.180 |
2.120 |
1.000 |
170 |
370 |
1.800 |
|
|
ENERGY/K 970 |
3.500 |
1.500 |
1.380 |
2.120 |
1.000 |
170 |
380 |
2.500 |
|

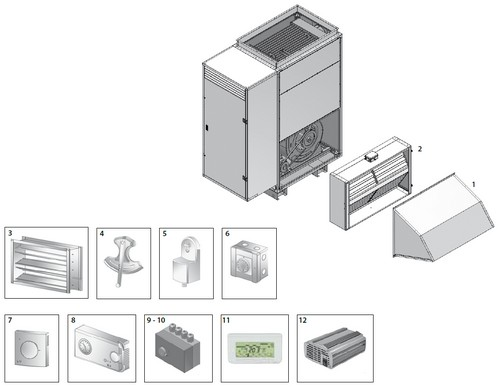

Дополнительная комплектация (аксессуары для воздухонагревателей)
.png)
- защитным козырьком от дождя (1);
воздушными фильтрами (2);
воздушными заслонками (3) с ручным приводом (4) или сервоприводом (5), включая версию для низких температур с электрообогревом;
контроллерами удаленного управления воздушными заслонками (6);
одноступенчатыми комнатными термостатами (7);
программируемыми комнатными термостатами (8);
двухступенчатым термостатом с датчиком комнатной температуры (9);
двухступенчатым термостатом с канальным датчиком температуры (10);
электронным термостатом с цифровым LCD дисплеем, с управлением на 3 точки (11);
инвертором модуляции потока воздуха (12).
| Марка | Energy/K |
| Срок поставки | от 30 дней |
| Страна | Италия |
