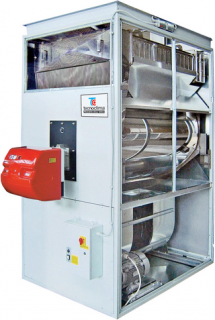

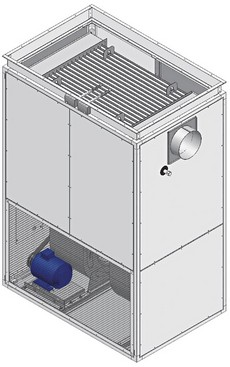

Универсальный вертикальный напольный воздухонагреватель для установки внутри помещения серия ENERGY

Производитель: Tecnoclima S.p.A. (Италия)

Описание

Теплогеренаторы конденсационного типа серии ENERGY универсальны. Они используются для  непосредственно обогрева и для работы с воздуховодами почти любого типа помещения. Совмещают в себе систему отопления и систему приточной вентиляции. В зависимости от технических условий могут работать с газовой гили жидкотопливной горелкой (одноступенчатой или двухступенчатой горелкой, горелкой с плавным регулированием тепловой мощности).

Технические характеристики

• Широкая гамма моделей с тепловой мощностью от 68 до 1.090кВт
• Камера сгорания из жаропрочной нержавеющей стали AISI 430
• Конвективная часть теплообменника из нержавеющей стали AISI 304, устойчивой к коррозии
• Эффективность (КПД) - до 102%
• Малошумные центробежные вентиляторы двухстороннеого всасывания
• Электронная система контроля и управления
• Прочный корпус рамной конструкции с теплоизолированными панелями
• 220 Па - в стандартном исполнее, 450 Па - в специальном исполнении
• Различные условия эксплуатации: до -20°С в стандартном исполнении, до -45°С в специальном исполнении.

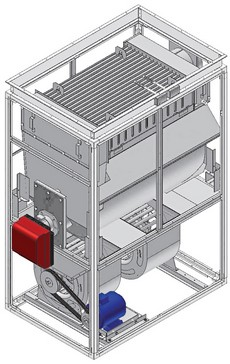

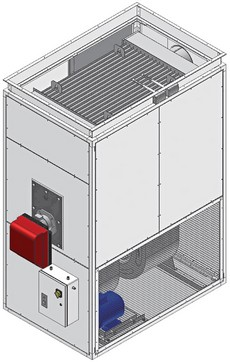

Конструктивые особенности

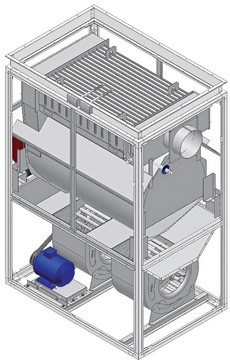

Воздухонагреватель состоит из следующих элементов:

• Теплообменника

Три хода дымовых газов, с камерой сгорания из нержавеющей стали марки AISI 430, трубчатым теплообменником из нержавующей коррозионностойкой стали AISI 304 в комплекте с дефлекторами, системой отвода кондесата, инспекционными люками, патрубком для присоединения дымохода и фланцем для крепления горелки.

• Корпуса

Каркасно-панельная конструкция, панели из окрашенной листовой оцинкованной стали с теплоизоляцией

• Вентиляторной группы

Один или несколько центробежных вентиляторов высокой производительности, электродвигатель и трансмиссия с регулируемым передаточным отношением.

• Электрической аппаратуры управления и защиты – электропитание 230 В / 50 Гц для однофазных двигателей и 400 В 3 + N / 50 Гц для трехфазных двигателей, сдвоенный термостат FAN-LIMIT (1-й с ручным перезапуском и 2-й с автоматическим перезапуском);

• Боковой панели и боковой решетки для секции забора воздуха.

• Для теплогнераторов, работающих на жидком топливе: жидкотопливная двухступенчатая или модулирующая дутьевая горелка, укомплетованная электрической аппаратурой.

• Для теплогнераторов, работающих на на газе: газовая двухступенчатая или модулирующая дутьевая горелка с электрической аппаратурой и газовой рампой.





Примеры исполнения:

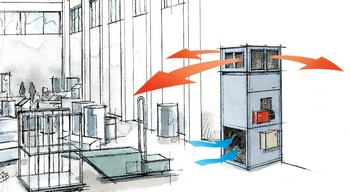

Прямая подача воздуха

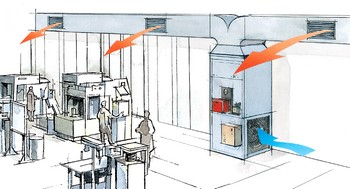

Распределение воздуха через водздуховоды



Воздухонагреватель в режиме 100% рециркуляции

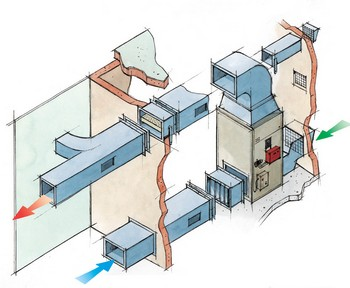

Воздухонагреватель в венткамере (схема монтажа)

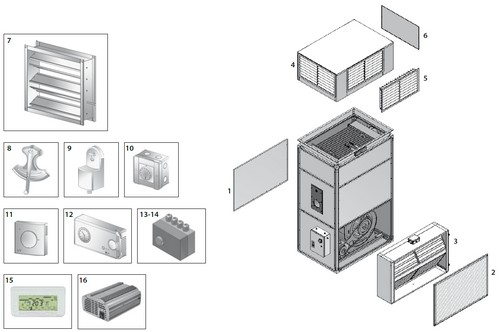

Боковая решетка для секции забора воздуха (2);

• Воздушный фильтр (3) в металлическом каркасе со съемными очищаемыми элементами, аварийный прессостат для остановки горелки в случае засорения фильтрующих элементов (за исключением моделей ENERGY 60 и ENERGY105);

• Воздухораспределитель (4) с тремя или более решетками и с одной или более панелями, в зависимости от модели. Воздухораспределитель поставляется отдельно, сборка выполняется заказчиком;

• Решетка для воздухораспределителя (5), с двумя рядами регулируемых направляющих (горизонтальных и вертикальных) для распределения воздуха на четыре стороны воздухораспределителя;

• Закрывающая панель (6) для воздухораспределителя; устанавливается вместо решётки на то отверстие подачи воздуха, которое необходимо закрыть;

• Воздушная заслонка (7) из оцинкованной листовой стали, с регулируемыми направляющими для открытия/закрытия и валом для электропривода;

• Ручное управление (8) для регулируемой воздушной заслонки, управление по секторам;

• Пропорциональный электропривод воздушной заслонки (9) со степенью защиты IP 54, для автоматического управления воздушной заслонкой;

• Контроллер удаленного управления (10) для удаленного управления электроприводом воздушной заслонки;

• Комнатный термостат (11) – одноступенчатый с выключателем ВКЛ./ВЫКЛ.;

• Хронотермостат (12) – программируемый по времени комнатный термостат;

• Двухступенчатый термостат с датчиком комнатной температуры (13);

• Двухступенчатый термостат с канальным датчиком температуры (14);

• Электронный термостат с цифровым LCD дисплеем, с управлением на 3 точки (15).
