Производитель: Tecnoclima S.p.A. (Италия)
Описание

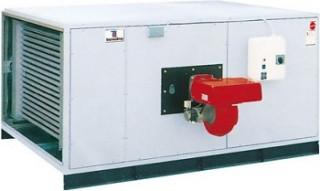

Теплогеренаторы конденсационного типа серии ENERGY универсальны. Они используются для непосредственно обогрева и для работы с воздуховодами почти любого типа помещения. Совмещают в себе систему отопления и систему приточной вентиляции. В зависимости от технических условий могут работать с газовой гили жидкотопливной горелкой (одноступенчатой или двухступенчатой горелкой, горелкой с плавным регулированием тепловой мощности).
Технические характеристики
- Широкая гамма моделей с тепловой мощностью от 68 до 1.090кВт
- Камера сгорания из жаропрочной нержавеющей стали AISI 430
- Конвективная часть теплообменника из нержавеющей стали AISI 304, устойчивой к коррозии
- Эффективность (КПД) - до 102%
- Малошумные центробежные вентиляторы двухстороннеого всасывания
- Электронная система контроля и управления
- Работают с газовой и жидкотопливной горелкой;
- Прочный корпус рамной конструкции с теплоизолированными панелями
- 220 Па - в стандартном исполнее, 450 Па - в специальном исполнении
- Различные условия эксплуатации: до -20°С в стандартном исполнении, до -45°С в специальном исполнении.
.png)

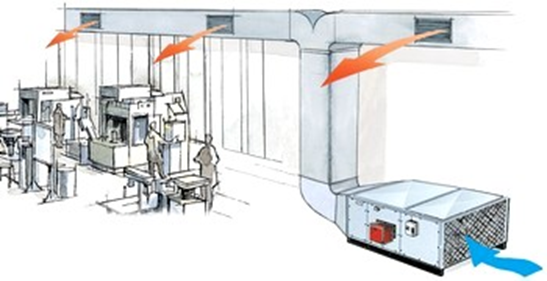

Распределение воздуха через систему воздуховодов.
Конструктивые особенности

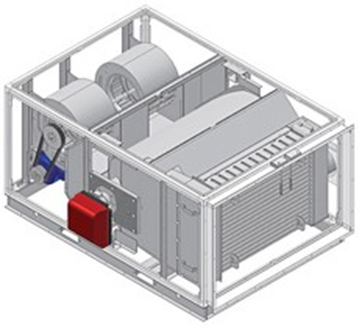

Конструкция теплогенератора состоит из следующих элементов:
- Теплообменника – три хода дымовых газов, с камерой сгорания из нержавеющей жаропрочной стали AISI 430, трубчатым теплообменником из нержавеющей коррозионностойкой стали AISI 304 в комплекте с дефлекторами, системой отвода конденсата, инспекционными люками, патрубком для присоединения дымохода и фланцем для крепления горелки;
- Корпуса – каркасно-панельная конструкция, панели из окрашенной листовой оцинкованной стали с теплоизоляцией;
- Вентиляторной группы – один или несколько центробежных вентиляторов высокой производительности, электродвигатель (-и) и трансмиссия с регулирумым передаточным отношением;
- Электрической аппаратуры управления и защиты – электропитание 230 В / 50 Гц для однофазных двигателей и 400 В 3 + N / 50 Гц для трехфазных двигателей, сдвоенный термостат FAN-LIMIT (1-й с ручным перезапуском и 2-й с автоматическим перезапуском);
- Боковой панели + боковой решетки для секции забора воздуха.
- Для версий на жидком топливе: жидкотопливная двухступенчатая или модулирующая дутьевая горелка, укомплетованная электрической аппаратурой.
- Для версий на газе: газовая двухступенчатая или модулирующая дутьевая горелка с электрической аппаратурой и газовой рампой.
.png)
.png)
.png)
.png)

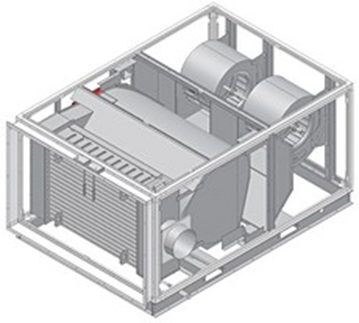

Теплообменник воздухонагревателя состоит из следующих узлов:
Топка – реверсивная, с низкой теплонапряженностью;
Теплообменные элементы – плоские трубные секции, изготовленные из листовой нержавеющей стали, с турбулизирующим эффектом для максимальной эффективности теплообмена;
Коллекторы дымовых газов, передний и задний, изготовлены из нержавеющей стали и оснащены широкими инспекционными люками, предоставляющими легкий осмотр и очистку теплообменника.
.png)

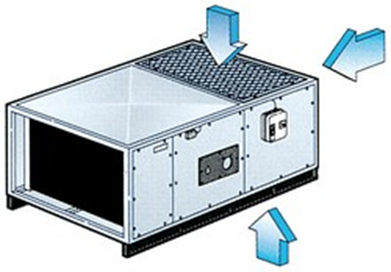

Направления забора воздуха
.png)

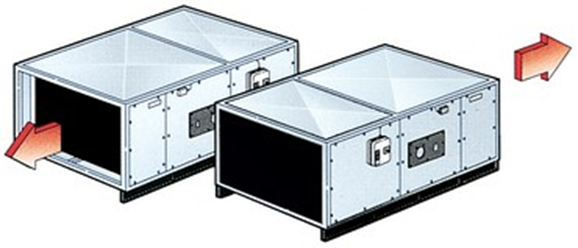

Направления подачи воздуха
Технические параметры
|
Модель ENERGY-O |
Максимальный режим |
Минимальный режим (конденсационный) |
Расход воздуха м3/час |
Свободный напор, Па |
||
|
Полезная тепловая мощность, кВт |
КПД, % |
Полезная тепловая мощность, кВт |
КПД, % |
|||
|
60 |
60,1 |
88,2 |
22,7 |
100,6 |
4.600 |
220 |
|
105 |
103,5 |
90,0 |
37,1 |
100,9 |
8.000 |
220 |
|
160 |
160,3 |
91,2 |
55,9 |
101,5 |
11.000 |
220 |
|
220 |
217,1 |
88,2 |
66,5 |
101,6 |
15.000 |
220 |
|
320 |
323,9 |
91,3 |
119,9 |
100,6 |
21.500 |
220 |
|
460 |
465,2 |
92,5 |
196,8 |
100,1 |
31.000 |
220 |
|
640 |
648,6 |
90,7 |
159,7 |
103,3 |
43.000 |
220 |
|
970 |
970,0 |
89,0 |
234,3 |
101,0 |
71.000 |
220 |

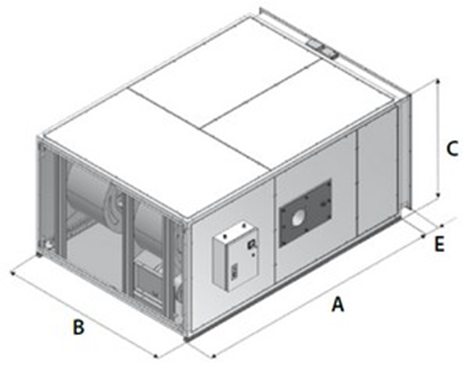

Габариты и масса ENERGY-O 60-320
.png)
|
Модель ENERGY-O |
Габариты,мм |
Дымоход,, Øмм |
Вес, кг |
|||
|
А |
В |
С |
Е |
|||
|
60 |
1.580 |
870 |
675 |
- |
150 |
180 |
|
105 |
1.926 |
1.060 |
900 |
- |
200 |
320 |
|
160 |
2.120 |
1.300 |
1.045 |
100 |
250 |
480 |
|
220 |
2.550 |
1.500 |
1.145 |
100 |
250 |
600 |
|
320 |
2.750 |
1.700 |
1.350 |
100 |
300 |
800 |

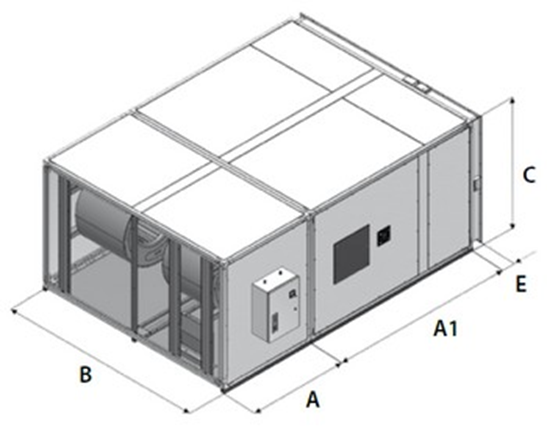

Габариты и масса ENERGY-O 460-970
.png)
|
Модель ENERGY-O |
Габариты,мм |
Дымоход,, Øмм |
Вес, кг |
|||
|
А |
В |
С |
Е |
|||
|
460* |
1.400 |
1.870 |
2.090 |
100 |
330 |
1.250 |
|
640* |
1.400 |
2.120 |
2.500 |
100 |
370 |
1.800 |
|
970* |
1.600 |
2.120 |
3.500 |
100 |
380 |
2.200 |

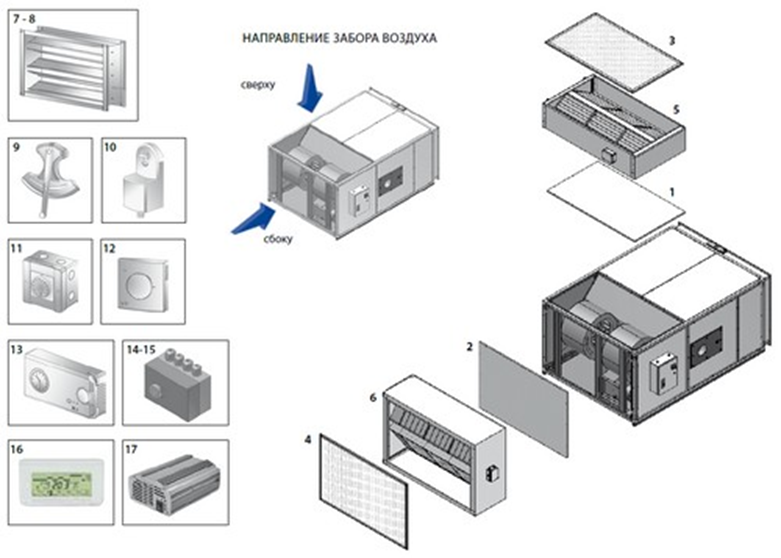

Дополнительная комплектация
.png)
Воздухонагреватели могут комплектоваться дополнительными аксессуарами:
- Верхними и боковыми панелями для секции забора воздуха (1-2);
- Верхними и боковыми решетками для секции забора воздуха (3-4);
- Воздушными фильтрами (5-6) в металлическом каркасе со съемными очищаемыми элементами, аварийный прессостат для остановки горелки в случае засорения фильтрующих элементов (за исключением моделей ENERGY 60 и ENERGY105);
- Воздушными заслонками (7-8) из оцинкованной листовой стали, с регулируемыми направляющими для открытия/закрытия и валом для электропривода;
- Ручным управлением (9) для регулируемой воздушной заслонки, управление по секторам;
- Пропорциональным электроприводом воздушной заслонки (10) со степенью защиты IP 54, для автоматического управления воздушной заслонкой;
- Контроллером удаленного управления (11) для удаленного управления электроприводом воздушной заслонки;
- Комнатным термостатом (12) – одноступенчатый с выключателем ВКЛ./ВЫКЛ.;
- Хронотермостатом (13) – программируемый по времени комнатный термостат;
- Двухступенчатым термостатом с датчиком комнатной температуры (14);
- Двухступенчатым термостатом с канальным датчиком температуры (15);
- Электронным термостатом с цифровым LCD дисплеем, с управлением на 3 точки (16);
- Инвертором для модуляции расхода воздуха (17).
| Срок поставки | от 30 дней |
| Страна | Италия |
