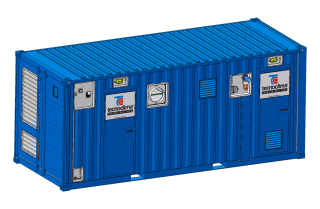

Теплогенератор THERMOBOX 800 ® tecnoclima контейнерного типа для буровых установок (тепловая мощность 800 кВт)
Производитель: Tecnoclima S.p.A. (Италия)Описание

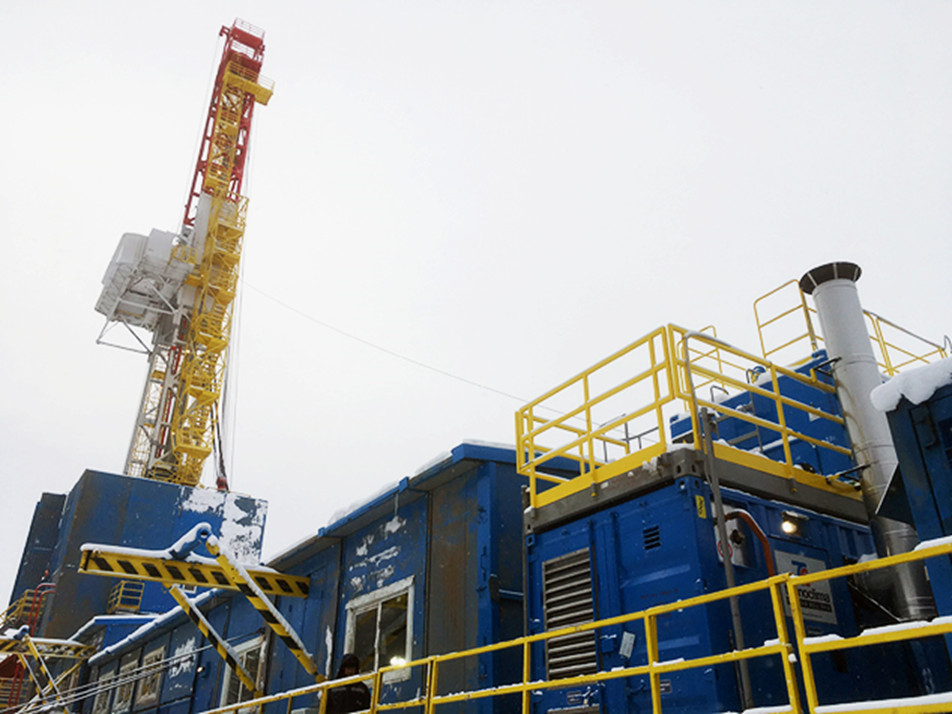

Теплогенераторы THERMOBOX 800 устанавливаются в эшелоне буровой установки и на балконе вышко-лебедочного блока и отапливают внутренние пространства буровой при помощи горячего воздуха. Это позволяет значительно увеличить эффективность отопления, существенно снизить расход топлива и воды, ускорить движку буровой за счет отсутствия жестких коммуникаций с котельной. Предназначены для работы в самых сложных погодных условиях. Для этого предусмотрена надежная система пожарнойсигнализации и порошкового пожаротушения. Используется силиконовая проводка, теплообменники и камеры сгорания из жаропрочной кислостойкой нержавеющей стали, взрывозащищенное оборудование топливного отсека и вытяжной вентиляции. Предусматривается система удаленного контроля, мониторинга и диспетчеризации по LAN и GSM. Установки могут работать на любом виде топлива.
.png)
.png)
Технические параметры
Ниже приведены данные по установке. разработанной по Техническому заданию "Уралмаш НГО холдинг". Установки разрабатываются в соответствии с техническими требованиями Заказчика.
|
Рабочий параметр
|
Ед.изм. |
Мин. |
Макс. |
|
Номинальная тепловая мощность |
кВт |
300 |
900 |
|
Потребление топлива |
кг/ч |
~26 |
~85 |
|
Номинальный расход воздуха |
кВт |
~12.000 |
~24.000 |
|
Перепад температуры, ∆t |
К |
До 120 |
|
|
Статическое давление |
Па |
От 800 лр 1500 |
|
|
Электрическое подключение |
- |
400V ~50Hz 3PEN |
|
|
Потребляемая эл.мощность |
кВт |
До 45 |
|
|
Объем топливного бака |
л |
1.000 |
|
|
Габариты (ДxШxВ) |
мм |
6.058x2.438x2.591 |
|
|
Масса без топлива |
кг |
6.400 |
|
|
Несущая способность |
т |
До 20 |
|
Конструкция и особенности теплогенераторов

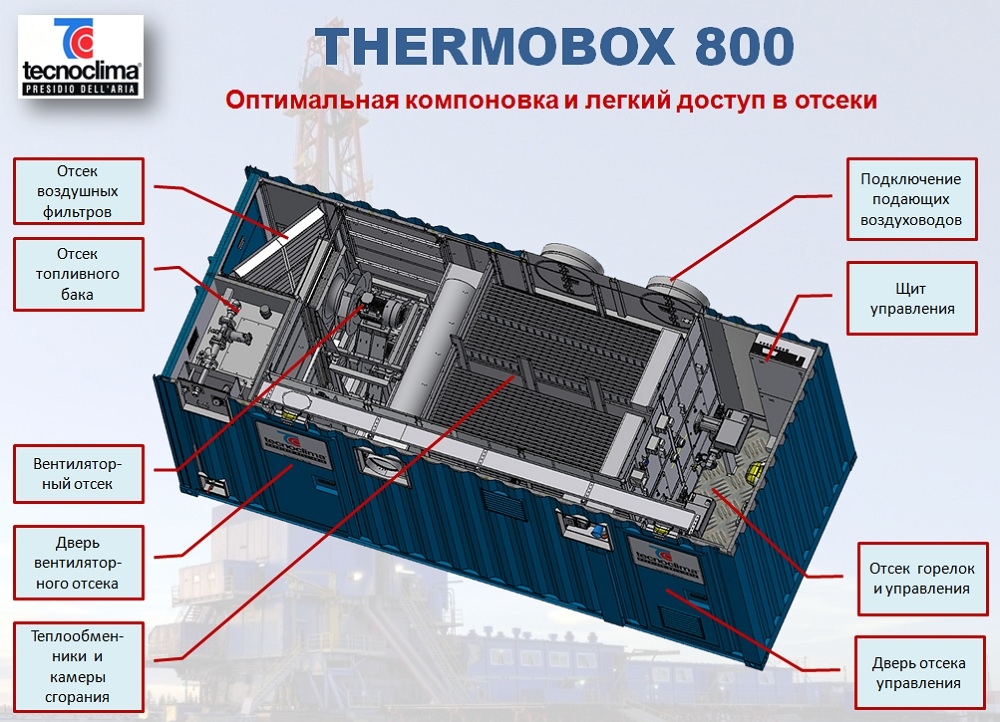

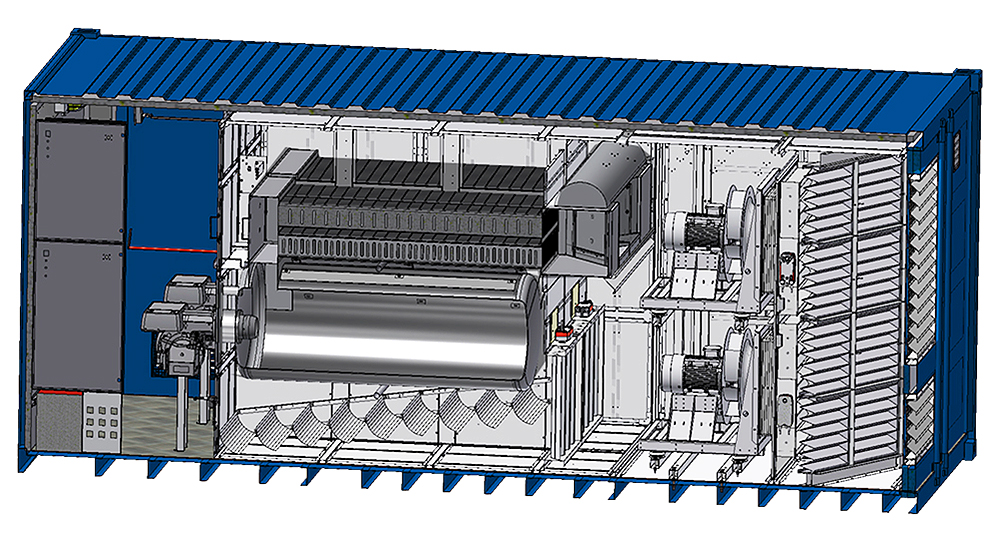

Воздухонагреватель THERMOBOX 800 разработан для эксплуатации в жестких условиях низких температур. Устройство теплогенератора обеспечивает облегченный доступ к наиболее важным узлам и агрегатам, дублирование всех жизненно важных систем и возможность обслуживания горелок без общей остановки агрегата.
.png)
.png)

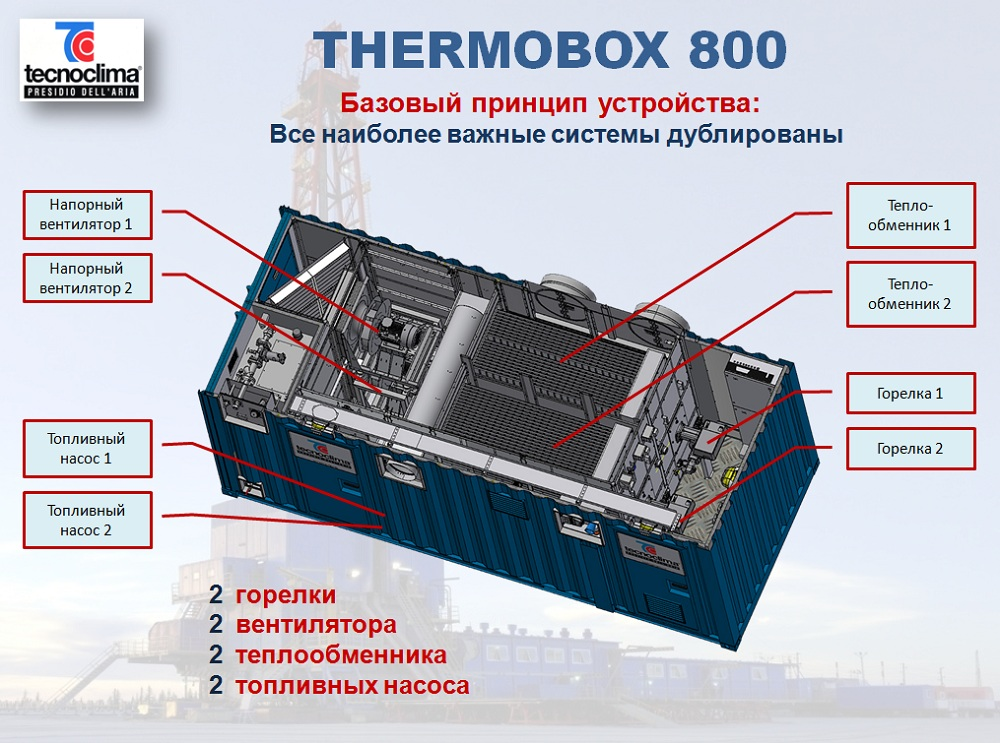

Двойное резервирование систем
В условиях северных широт, бесперебойная подача тепла в холодный период является жизненно важным фактором. Для обеспечения надежной работы теплогенератора, все его основные системы дублированы. Даже при отказе одной из систем, агрегат сможет продолжить работу с половинным расходом воздуха. При этом воздухонагреватель будет подавать воздух с температурой 65 - 70 °С.
В составе теплогенератора имеется:
- 2 топливных насоса
- 2 напорных вентилятора
- 2 теплообменника из нержавеющей кислотостойкой стали
- 2 камеры сгорания из нержавеющей жаропрочной стали
- 2 горелки для газового конденсата с возможностью работать на дизтопливе
.png)

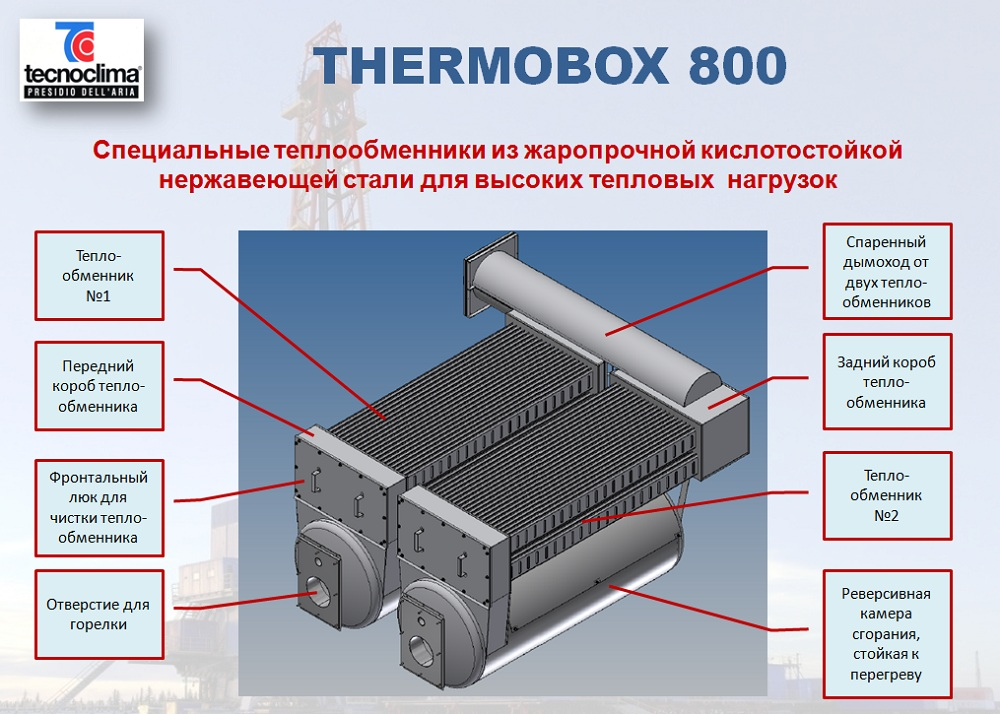

Специальный теплообменник INOX
Двойной теплообменник и камера сгорания THERMOBOX 800 спроектированы с учетом повышенных тепловых нагрузок, которые могут возникнуть при аварийном отключении электропитания на буровой. Даже в случае прекращения работы напорных вентиляторов, теплообменник и камера сгорания не пострадают от перегрева.
Теплообменник изготовлен из кислотостойкой нержавеющей стали AISI 316, а камера сгорания имеет специальную форму, эллиптические днища, увеличенную длину и изготовлена из жаропрочной нержавеющей стали AISI 430. Конструкция теплообменника обеспечивает легкий доступ для чистки и обслуживания.
.png)
| Марка | THERMOBOX 800 |
| Срок поставки | от 30 дней |
| Страна | Италия |
