Парогенератор STEAMBOX 1000 ®tecnoclima контейнерного типа для буровых установок (производительность 1000 кг/час)

Парогенератор STEAMBOX 1000

Производитель: Tecnoclima S.p.A. (Италия)

Описание

Парогенераторы Steambox 1000 - установки, размещаемые в стандартном контейнере 20фт. с легкосъемной крышей, предназначены для работы в самых жестких условиях. Производят до 1т. пара в час с температурой 160°С и давлением 6-7 бар. Конструкция котла обеспечивает большие межсервисные интервалы. Простота обслуживания. Высокая надежность в сложных условиях. 2 независимые линии подачи пара. Готов для удаленного контроля, мониторинга и диспетчеризации по LAN и GSM. Оснащен надежной системой порошкового пожаротушения и пожарной сигнализацией.







Основные технические характеристики

• Мощная система водоподготовки

Система водоподготовки учитывает плохое качество воды в полевых условиях и перемещения контейнера при экстремально низких температурах. Баки водоподготовки выполнены из нержавеющей стали и имеют дренаж для полного слива воды при перемещениях контейнера.  В парогенераторах STEAMBOX 1000 использован жаротрубный котел, где вода омывает пакет жаровых труб, по которым проходят нагретые газы. Таким образом, не происходит закупоривания накипью трубок теплообменника, характерного для водотрубных котлов. Кроме того, накопленный в объеме котла пар представляет собой резерв на случай аварийного отключения горелки. Для доведения параметров воды до приемлемых значений, в парогенераторе установлена мощная система водоподготовки на основе ионообменной смолы. Колбы системы водоподготовки выполнены из нержавеющей стали и снабжены дренажом, что гарантирует высокую надежность системы при перемещениях парогенератора в условиях сверхнизких температур. Имеется система дозирования солевого раствора. Системы дозирования солевого раствора и защелачивающих реагентов работают в автономном режиме и существенно продлевают срок службы парогенератора.

• Высокое качество сборки и безопасные комплектующие

Взрывозащищенное оборудование в топливном отсеке (ATEX).  Взрывозащищенное оборудование вытяжной вентиляции (взрывозащите EX-II). Мощная система внутреннего обогрева, защита от замерзания, низкотемпературный взрывозащищенный топливный клапан. Бак подпитки и возврата конденсата изготовлен кислотостойкой нержавеющей стали AISI 316.

• Энергоэффективность парогенератора

Система дозирования раскисляющего реагента в котел позволяет принимать до 90% возврата конденсата. Это кардинально увеличивает энергоэффективность парогенератора, сокращая расход воды и топлива.

• Простота в обслуживании

Крыша контейнера выполнена легкосъемной, а все соединения котла внутри контейнера спроектированы с тем расчетом, что котел можно легко отключить и демонтировать с буровой для замены или сервиса при помощи крана, не отсоединяя внешние коммуникации от контейнера парогенератора. Вместе с этим, габариты контейнера и несущая способность не изменились, поэтому сохраняется возможность устанавливать на контейнер парогенератора дополнительное оборудование в стандартных морских контейнерах.

• Легкость в транспортировке

Парогенератор STEAMBOX 1000 размещается в стандартном морском контейнере размерностью 20 фт. (6 м.), оснащенном угловыми грузозахватными фитингами. Это облегчает транспортировку парогенератора любым наземным и морским транспортном, штабелирование и погрузочно - разгрузочные работы.

• Универсальность

Парогенератор может работать на любом типе топлива, в том числе на топливе, добываемом на самом месторождении или топливе, которое имеется в избытке. Тип горелочного устойства и оборудование установки будет зависить от топлива.

Технические параметры

Ниже приведены данные по установке. разработанной по Техническому заданию "Уралмаш НГО холдинг". Установки разрабатываются в соответствии с техническими требованиями Заказчика.

Рабочий параметр	Ед.изм.	Мин.	Макс.
Номинальная тепловая мощность	кВт	400	750
Потребление топлива	кг/ч	~35	~65
Номинальная подача пара	кг/ч	~300	~1000
Температура пара, t	°C	160
Рабочее давление	МПа	0,6
Электрическое подключение	-	400V ~50Hz 3PEN
Потребляемая эл.мощность	кВт	До 20
Объем топливного бака	л	1.000
Габариты (ДxШxВ)	мм	6.058x2.438x2.591
Масса без топлива	кг	8.000
Несущая способность	т	До 20

Конструкция и особенности установок

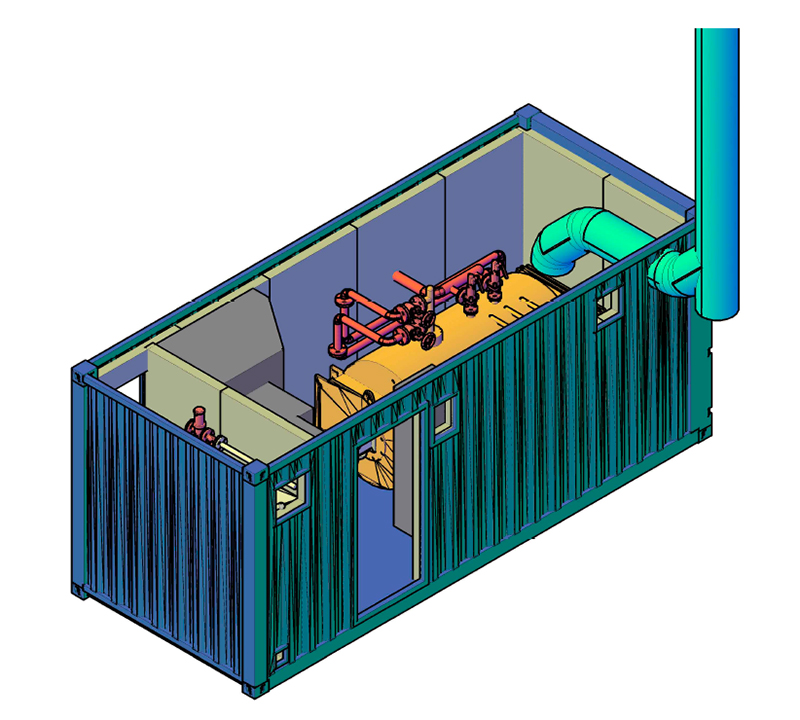

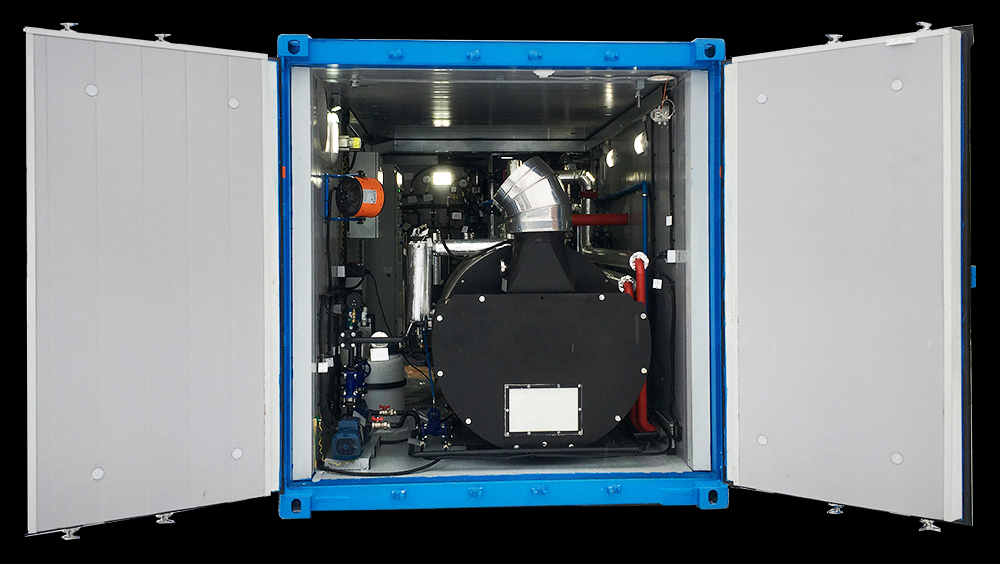

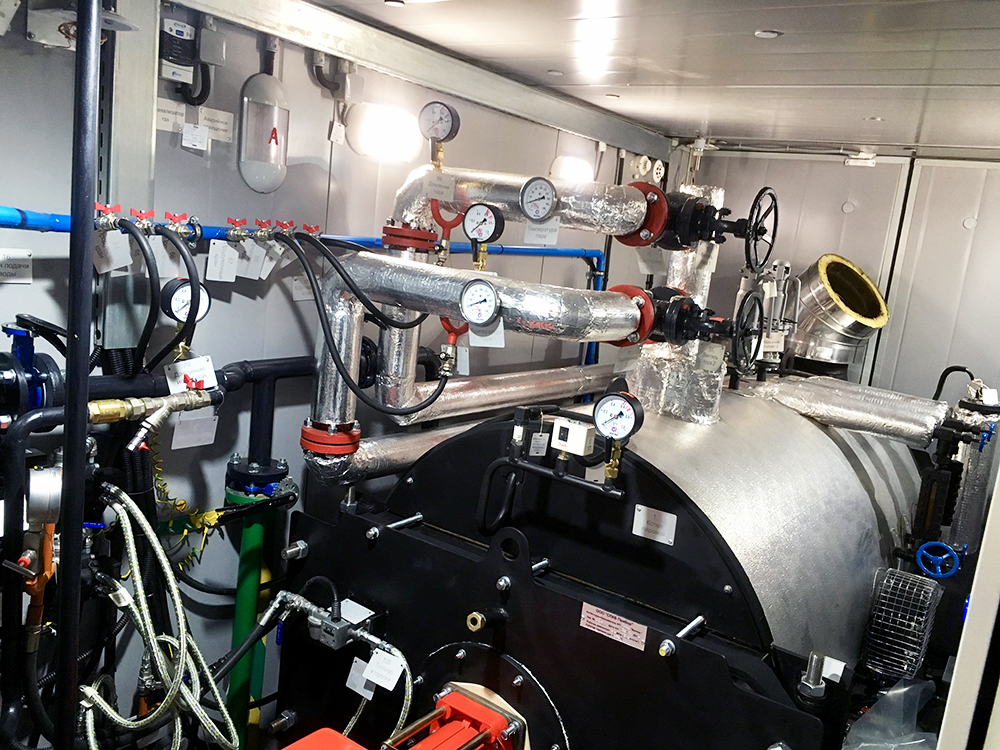

Парогенераторы встраиваются в контейнеры с доступом к наиболее важным узлам и агрегатам.
