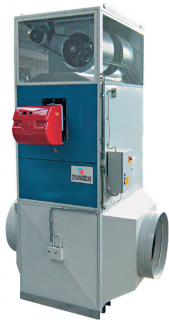

Теплогенератор вертикальный для теплиц, зимних садов и нестационарных объектов Серия TC-DF
Производитель: Tecnoclima S.p.A. (Италия)
Описание
Теплогенераторы серии TC-DF – высокоэффективные вертикальные установки в шкафном исполнении, специально разработанные для систем воздушного отопления и приточной вентиляции промышленных теплиц, для локального отопления у основания растений. Исполнение воздухонагревателей может быть внутри или снаружи помещений. Подача воздуха осуществляется через воздуховоды.
Воздухонагреватели Серия TC-DF широко применяются для отопления:
-
Теплиц, зимних садов;
-
Животноводческих ферм;
-
Центров хранения и реализации сельскохозяйственной продукции;
-
Спортзалов, теннисных кортов, выставочных залов, автомастерских и других нестационарных объектов.
Основные технические характеристики
-
Широкая гамма мощностей от 161 до 769 кВт;
-
Расход воздуха – от 10.600 до 50.000 нм3/ч;
-
Степень нагрева – от 40 до 60ºС;
-
Статическое давление (стандартное исполнение) – до 150 Па;
-
Эффективность (КПД) – до 90%;
-
Работают как с газовой, так и с жидкотопливной горелкой, одно-, двухступенчатой или с плавным регулированием мощности.
|
Модель |
Тепловая нагрузка |
Полезная тепловая мощность |
Расход воздуха при +15°С |
Свободный напор |
Эл.сеть |
||
|
кВт |
Ккал/час |
кВт |
Ккал/час |
нм3/ч |
Па |
В (50 Гц) |
|
|
TC 160 DF |
161,2 |
138.632 |
145,3 |
124.958 |
10.600 |
150 |
230/400 3N- |
|
TC 190 DF |
190,0 |
163.400 |
168,2 |
144.652 |
12.500 |
150 |
230/400 3N- |
|
TC 225 DF |
225,8 |
194.188 |
203,5 |
175.010 |
14.500 |
150 |
230/400 3N- |
|
TC 255 DF |
258,8 |
222.568 |
230,3 |
198.058 |
16.000 |
150 |
230/400 3N- |
|
TC 320 DF |
322,6 |
277.436 |
290,7 |
250.002 |
21.000 |
150 |
230/400 3N- |
|
TC 390 DF |
391,0 |
336.260 |
347,6 |
298.936 |
23.500 |
150 |
230/400 3N- |
|
TC 460 DF |
460,6 |
396.166 |
415,0 |
356.900 |
31.000 |
150 |
230/400 3N- |
|
TC 590 DF |
590,0 |
507.400 |
523,2 |
449.952 |
36.000 |
150 |
230/400 3N- |
|
TC 645 DF |
645,3 |
554.958 |
581,4 |
500.004 |
42.000 |
150 |
230/400 3N- |
|
TC 770 DF |
769,0 |
661.340 |
682,9 |
587.294 |
50.000 |
150 |
230/400 3N- |
Основная комплектация
Газовая горелка
Фланцы для присоединения круглых воздуховодов (полиэтиленовые, тканевые и др.);
Камера сгорания из жаропрочной нержавеющей стали AISI 430;
Электронная система контроля, интеллектуальная система управления;
Прочный корпус рамной конструкции со звуко- и теплоизолированными панелями;
Малошумные центробежные вентиляторы двухстороннего всасывания с клиноременной передачей.
Конструкция воздухонагревателя имеет следующие особенности:
- Корпус агрегата конструктивно представляет собой раму, обшитую панелями из листовой оцинкованной стали с порошковым покрытием. С внутренней стороны панели покрыты звуко- и теплоизолирующими матами.
- Вентиляторная группа состоит из одного или нескольких малошумных центробежных вентиляторов двухстороннего всасывания с клиноременной передачей от электродвигателя. Рабочие колеса вентиляторов предварительно статически и динамически отбалансированы. Заменой шкивов можно в определенных пределах изменять скорость вращения крыльчатки вентилятора.
- Электрооборудование и автоматика обеспечивают управление воздухонагревателем как в ручном, так и в автоматическом режимах, а также гарантируют во всех случаях безопасность его эксплуатации. Сдвоенный FAN-LIMIT термостат управляет работой блока вентилятора и защищает нагреватель от перегрева.
- камера сгорания, цилиндрической или эллипсоидальной формы и прекрасно охлаждаемая во всех своих точках, изготовлена из жаропрочной нержавеющей стали марки AISI 430 (с содержанием хрома 18%). Топка – реверсивная, с низкой теплонапряженностью;
теплообменные элементы – плоские трубные секции, изготовленные из листовой нержавеющей стали, с турбулизирующим эффектом для максимальной эффективности теплообмена;
- коллектор дымовых газов, передний и задний, изготовлены из нержавеющей стали и оснащены широкими инспекционными люками, предоставляющими легкий осмотр и очистку теплообменника.
Модификация и дополнительная комплектация
Воздушный фильтр;
Распределительные решетки, защитные решетки, глухие панели;
Фланцы для присоединения воздуховодов;
Полиэтиленовые воздуховоды с металлическим каркасом, тканевые воздуховоды;
Клапаны воздушные с электроприводом, в т.ч. северный вариант с электрообогревом как самого клапана, так и электропривода;
Комнатный термостат;
Программируемый комнатный термостат с функцией день/ночь;
Шкаф автоматического управления группой агрегатов, с организацией подмеса приточного воздуха, автоматически включаемый в рабочее время.
Доступны также исполнения: с низким NOx, с изменяемым расходом воздуха, с высоким напором воздуха, версия с конденсацией.
|
Модель |
Размеры,мм |
Отвод продуктов сгорания, Ø мм |
Вес, кг |
||||
|
A |
B |
C |
D |
E |
|||
|
TC 160 DF |
1.300 |
900 |
2.120 |
1.000 |
3.120 |
200 |
515 |
|
TC 190 DF |
1.300 |
900 |
2.120 |
1.000 |
3.120 |
200 |
535 |
|
TC 225 DF |
1.500 |
1.000 |
2.120 |
1.000 |
3.120 |
250 |
620 |
|
TC 255 DF |
1.500 |
1.000 |
2.120 |
1.000 |
3.120 |
250 |
625 |
|
TC 320 DF |
1.700 |
1.200 |
2.350 |
1.320 |
3.670 |
250 |
800 |
|
TC 390 DF |
1.700 |
1.200 |
2.350 |
1.320 |
3.670 |
250 |
835 |
|
TC 460 DF – TC 770 DF |
По запросу |
||||||
.png)
| Марка | TC-DF |
| Страна | Италия |
