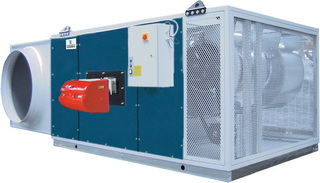

Теплогенератор горизонтальный для теплиц, зимних садов и нестационарных объектов

Теплогенераторы серии TCO-DF – высокоэффективные установки в шкафном исполнении, специально разработанные для систем воздушного отопления и приточной вентиляции промышленных теплиц, для локального отопления у основания растений. Исполнение воздухонагревателей может быть внутри или снаружи помещений. Подача воздуха осуществляется через воздуховоды.

Воздухонагреватели Серия TC-DF широко применяются для отопления:

• Теплиц, зимних садов;

• Животноводческих ферм;

• Центров хранения и реализации сельскохозяйственной продукции;

• Спортзалов, теннисных кортов, выставочных залов, автомастерских и других нестационарных объектов.

Основные технические характеристики

• Широкая гамма мощностей от 161 до 769 кВт;

• Расход воздуха – от 10.600 до 50.000 нм³/ч;

• Степень нагрева – от 40 до 60ºС;

• Статическое давление (стандартное исполнение) – до 150 Па;

• Эффективность (КПД) – до 90%.

Габаритные размеры TCO-DF 160-390

Основная комплектация

• Газовая горелка

• Фланцы для присоединения круглых воздуховодов (полиэтиленовые, тканевые и др.);

• Камера сгорания из жаропрочной нержавеющей стали AISI 430;

• Электронная система контроля, интеллектуальная система управления;

• Прочный корпус рамной конструкции со звуко- и теплоизолированными панелями;

• Малошумные центробежные вентиляторы двухстороннего всасывания с клиноременной передачей.

Модификация и дополнительная комплектация

• Воздушный фильтр;

• Распределительные решетки, защитные решетки, глухие панели;

• Фланцы для присоединения воздуховодов;

• Полиэтиленовые воздуховоды с металлическим каркасом, тканевые воздуховоды;

• Клапаны воздушные с электроприводом, в т.ч. северный вариант с электрообогревом как самого клапана, так и электропривода;

• Комнатный термостат;

• Программируемый комнатный термостат с функцией день/ночь;

• Шкаф автоматического управления группой агрегатов, с организацией подмеса приточного воздуха, автоматически включаемый в рабочее время.

Доступны также исполнения: с низким NOx, с изменяемым расходом воздуха, с высоким напором воздуха, версия с конденсацией.

Особенности конструкции воздухонагревателя

Корпус агрегата конструктивно представляет собой раму, обшитую панелями из листовой оцинкованной стали с порошковым покрытием. С внутренней стороны панели покрыты звуко- и теплоизолирующими матами.

Вентиляторная группа состоит из одного или нескольких малошумных центробежных вентиляторов двухстороннего всасывания с клиноременной передачей от электродвигателя. Рабочие колеса вентиляторов предварительно статически и динамически отбалансированы. Заменой шкивов можно в определенных пределах изменять скорость вращения крыльчатки вентилятора.

Электрооборудование и автоматика обеспечивают управление воздухонагревателем как в ручном, так и в автоматическом режимах, а также гарантируют во всех случаях безопасность его эксплуатации. Сдвоенный FAN-LIMIT термостат управляет работой блока вентилятора и защищает нагреватель от перегрева.

Высокоэффективный теплообменник состоит из следующих узлов:

• камеры сгорания, цилиндрической или эллипсоидальной формы и прекрасно охлаждаемая во всех своих точках, изготовлена из жаропрочной нержавеющей стали марки AISI 430 (с содержанием хрома 18%); топка – реверсивная, с низкой теплонапряженностью;

• теплообменные элементы – плоские трубные секции, изготовленные из листовой нержавеющей стали, с турбулизирующим эффектом для максимальной эффективности теплообмена;

• Коллектор дымовых газов, передний и задний, изготовлены из нержавеющей стали и оснащены широкими инспекционными люками, предоставляющими легкий осмотр и очистку теплообменника.
