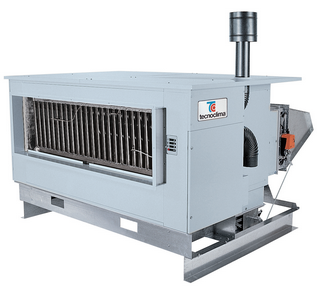

Подвесные газовые воздухонагреватели с центробежным вентилятором Серии UT/K уличного исполнения

• Тепловая мощность от 25 до 105 кВт;
• Не занимают полезной площади;
• Высокий тепловой КПД - свыше 90%;
• Принудительное дымоудаление, закрытая высокоэффективная камера сгорания из жаропрочной нержавеющей стали AISI 430;
• Электронный розжиг и ионизационный контроль пламени;
• Электронный контроль безопасности и управление режимом;
• Рамный корпус с теплоизолированными стальными панелями с порошковым покрытием;
• Центробежные вентиляторы с клиноременной передачей (с изменяемыми диаметрами), с низким уровнем шума, обеспечивают высокий свободный напор воздуха;
• Шкафной рамный корпус с защитой IP44 с теплоизолированными оцинкованными панелями с порошковым покрытием.
• Доступны две версии: с одноступенчатым регулированием тепловой мощности (UT/K) и с двухступенчатым регулированием тепловой мощности (UT/K-2).

Технические параметры

Модель	UT/K / UT/K-2
			26	36	46	66	86	106
Тепловая нагрузка		кВт	25.4	33.8	46.3	65.0	85.0	104.7
		ккал/ч	21.844	29.068	39.818	55.900	73.100	90.042
Полезная тепловая мощность	Макс. (для UT/K и UT/K-2)	кВт	23.0	30.5	41.7	58.6	76.6	94.3
		ккал/ч	19.780	26.230	35.862	50.396	65.876	81.098
	Мин. (только для UT/K-2)	кВт	15.8	21.0	28.8	40.5	52.9	65.2
		ккал/ч	13.588	18.060	24.768	34.830	45.494	56.062
Расход воздуха		нм3/ч	1.820	2.920	4.130	5.900	7.900	8.750
Свободный напор	Станд.	Па	200	200	200	200	200	200
	Опция “S”	Па	450	450	450	450	450	450
Электрическая сеть, 50Гц		В/~ф	230/ ~1	230/ ~1	230/ ~1	400/ ~3	400/ ~3	400/ ~3

Габариты и вес

Воздухонагреватели модели UT/K 26-66 и UT/K-2 26-66

Модель	Размеры,мм			Дымоход, Ø мм	Патрубок воздухозабора, Ø мм	Вес, кг
	А	В	С
UT/K (-2) 26	795	1.487	1.070	100	100	117
UT/K (-2) 36	875	1.487	1.070	100	100	127
UT/K (-2) 46	1.050	1.487	1.070	100	100	144
UT/K (-2) 66	1.310	1.537	1.070	100	150	215

Воздухонагреватели модели UT/K 86-106 и UT/K-2 86-106

Модель	Размеры,мм			Дымоход, Ø мм	Патрубок воздухозабора, Ø мм	Вес, кг
	А	В	С
UT/K (-2) 86	1.780	1.537	1.070	100	150	283
UT/K (-2) 106	2.020	1.537	1.070	100	150	322

Конструкция и технические особенности воздухонагревателей

Воздухонагреватели серии UT/K состоят из:
теплообменника (патент ®tecnoclima) из нержавеющей стали с дымовым коллектором из высококачественной стали, инспекционным люком из листовой стали с алюминиевым покрытием

• Пара опорных кронштейнов для крепления воздухонагревателя к стене (1);
• Пара опорных лонжеронов для напольной установки агрегата (2);
• Панель удаленного управления с электронным одно-/двухступенчатым термостатом, трехпозиционным переключателем нагрев / стоп / вентиляция, кнопкой-индикатором для разблокирования электрооборудования контроля пламени (4);
• Панель удаленного управления с электронным одно-/двухступенчатым комнатным термостатом, трехпозиционным переключателем нагрев / стоп / вентиляция, кнопкой-индикатором для разблокирования электрооборудования контроля пламени и программирующим устройством для задания дневной/недельной программы (5);
• Одноступенчатый комнатный термостат с выключателем ВКЛ./ВЫКЛ. (3);
• Удаленный хронотермостат с последовательной связью для управления до 16 одноступенчатых воздухонагревателей (6);
• Интерфейсная карта для каждого одноступенчатого (6a) или двухступенчатого (6b) воздухонагревателя, управляемая хронотермостатом (6);
• Противопожарная заслонка REI 120 с термическим реле защиты в комплекте с предохранителем и микровыключателем для остановки горелки (7);
• Заслонка избыточного давления 200x200 мм с регулировочным противовесом (8);
• Решетка для прямой подачи нагретого воздуха двухрядная, с регулируемыми направляющими (9);
• Конический переход из оцинкованной стали для присоединения текстильных воздуховодов или ПВХ гофротрубы (10);

• Регулируемая воздушная заслонка из оцинкованной стали с противолежащими направляющими и валом для электропривода (11);
• Ручное управление воздушной заслонкой по секторам (12);
• Рычажный механизм сопряжения двух заслонок, одна закрыта – другая открыта, и наоборот (13);
• Пропорциональный электропривод со степенью защиты IP 54 для управления воздушной заслонкой (14);
• Контроллер удаленного управления для удаленного управления электроприводом воздушной заслонки (15);
• Защитный козырёк из оцинкованной стали на отверстие забора наружного воздуха (16);
• Воздушный фильтр из металлического каркаса и очищаемых фильтрующих элементов (17);
• Аксессуары для отвода дымовых газов и забора воздуха горения: прямые трубы, колена, коаксиальные трубы, наружные наконечники; комплекты коаксиальных труб для отвода дыма/забора воздуха через стену или крышу.
