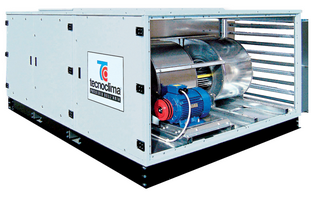

Автономный кондесационный модульный воздухонагреватель UTAK наружного исполнения для работы в суровых климатических условиях
Производитель: Tecnoclima S.p.A. (Италия)Описание
Установки UTAK представляют собой теплогенераторы типа руфтоп, устанавливаемые снуражи здания. Примеются для отопления помещений различного назначения. еплогенератор имеет теплоизолированный корпус, в который из вентиляционного узла поступает воздушный поток, и в котором установлен высокоэффективный теплообменник. Благодаря характеристикам центробежного вентилятора, аппарат пригоден к установке на объектах, где необходимо высокое статическое давление. В летний период можно установить режим вентиляции или кондиционирования при использовании модуля M-UTAK (который оснащён батареей испарения или охлаждающей водой).
Теплогенераторы UTAK изготавливаются из качественной нержавеющей стали, позволяя использование горелок с переменной тепловой мощностью (модулирующие и/или двухступенчатые), и отличаются надежностью и долгосрочностью даже при постоянной работе в режиме конденсации продуктов сгорания. Вышеуказанная характеристика позволяет постоянно контролировать и регулировать тепловую мощность аппарата, в зависимости от нужд потребителя. Кроме того, конденсационное оборудование позволяет сократить эксплуатационные расходы. Аппарат может использоваться для полной обработки приточного наружного воздуха, температура которого меняется в зависимости от времени года.
Технические характеристики
- Мощность отопления - от 121 до 758 кВт, объем обрабатываемого воздуха от 8.300 до 53.000 м3/ч, стандартный напор воздуха - 500 Па.
- Эффективность (КПД) – до 102%;
- Полностью герметичное климатическое исполнение для установки снаружи помещений;
- Дверцы и люки для удобства чистки и обслуживания;
- Камера сгорания из жаропрочной нержавеющей стали AISI 430;
- Работают как с газовой, так и с жидкотопливной горелкой, двухступенчатой или с плавным регулированием мощности;
- Автоматическое микропроцессорное управление всеми функциями;
- Патрубок с резьбой для слива конденсата;
- Малошумные вентиляторы;
- Доступно исполнение UTAK + M-UTAK с приточно-вытяжной секцией и радиатором охлаждения;
- Доступны также исполнения: с рекуперацией тепла, для применения при низких температурах до –45ºС, с высоким напором 800 Па;
- Широкий выбор дополнительных аксессуаров.
Технические параметры
|
Модель |
Ед.изм. |
UTAK
| |||||
|
130 |
200 |
300 |
400 |
600 |
800 |
||
|
Аэродинамическая секция
|
|||||||
|
Номинальный максимальный расход воздуха
|
нм3//ч |
8.150
|
12.600 |
18.500 |
25.950 |
40.770 |
51.150 |
|
Номинальный минимальный расход воздуха
|
нм3//ч |
5.300 |
8.200 |
12.000 |
16.850 |
26.500 |
33.250 |
|
Полезное статическое давление, стандартное
|
Па |
500 |
500 |
500 |
20500 |
500 |
500 |
|
Полезное статическое давление, опция SZ
|
Па |
800 |
800 |
800 |
800 |
800 |
800 |
|
Секция нагрева. Максимальный режим
|
|||||||
|
Максимальная полезная тепловая мощность
|
кВт |
120,9 |
186,8 |
274,7 |
384,6 |
604,6 |
758,2
|
|
Ккал/ч |
103.955 |
160.660 |
236.660 |
330.770 |
519.780 |
652.080 |
|
|
Полезная тепловая мощность
|
кВт |
110,0 |
170,0 |
250,0 |
350,0 |
550,0 |
690,0 |
|
Ккал/ч |
94.600 |
146.200 |
215.500 |
301.000 |
473.000 |
593.400 |
|
|
Электрические показатели
|
|||||||
|
Электрическая сеть |
В / Гц |
400 В / 50 ГЦ ~ 3N |
|||||

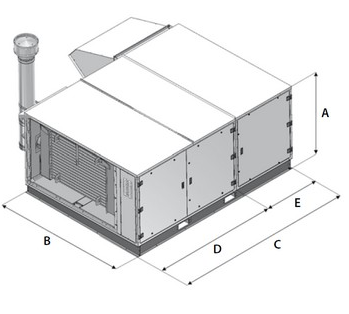

Габариты установок UTAK
.png)
|
Модель |
Размеры, мм |
Вес нетто, кг |
||||
|
A |
B |
С |
D |
E |
||
|
UTAK 130 |
1.070 |
1.520 |
2.210 |
1.410 |
800 |
700 |
|
UTAK 200 |
1.200 |
1.745 |
2.600 |
1.700 |
900 |
920 |
|
UTAK 300 |
1.300 |
2.020 |
2.800 |
1.800 |
1.000 |
1.200 |
|
UTAK 400 |
1.550 |
2.020+300 |
3.200 |
2.000 |
1.200 |
1.500 |
|
UTAK 600 |
1.630 |
2.610+500 |
3.750 |
2.250 |
1.500 |
2.000 |
|
UTAK 800 |
1.860 |
3.000+450 |
4.000 |
2.400 |
1.600 |
2.550 |

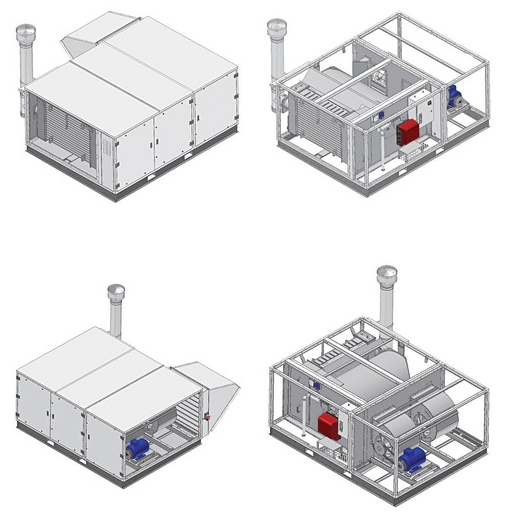

Конструктивные особенности
Основные комплектующие теплогенератора UTAK:
- Теплообменник – три хода дымовых газов, камера сгорания из нержавеющей жаропрочной стали AISI 430 с фланцем для крепления горелки, трубчатый теплообменник из нержавеющей коррозионностойкой стали AISI 304 в комплекте с патрубком отвода конденсата, инспекционными люками, патрубком присоединения дымохода;
- Корпус – каркасно-панельная конструкция, панели из листовой оцинкованной окрашенной стали с усиленной теплоизоляцией, опорная рама;
- Усиленная теплоизоляция толщиной 20 мм;
- Секция для горелки и электрической аппаратуры, которая располагается в корпусе агрегата и оснащается теплоизоляцией, дверцами для проведения технического обслуживания и отверстиями для вентиляции;
- Канал рециркуляции с регулируемой заслонкой, который предназначается для обработки воздуха при увеличенной степени нагрева ΔТ;
- Нижняя опорноая рама из оцинкованной окрашенной стали, с небольшим наклоном для оптимизации процесса отвода конденсата;
- Вентиляторная группа – один или несколько центробежных вентиляторов высокой производительности в комплекте электродвигателем/ями, ременной трансмиссией и шкивом с регулируемым передаточным отношением;
- Вентилятор двухскоростных;
- Сифон-сепаратор для отвода конденсата.
.png)

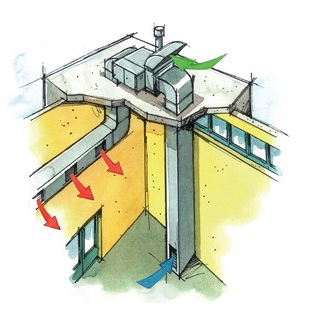

Пример монтажа установки UTAK на крыше здания (с частичной рециркуляцией)
.png)
| Срок поставки | от 30 дней |
| Страна | Италия |
