KLIMAXs - серия автономных кондесационных установок с газовым теплообменником, тепловым насосом и рекуператором. Установки свомещают в себе функции отопления (тепловая мощность от 22 до 57 кВт) и охлаждения (охлаждающая мощность - от 19 до 52 кВт). В них встроены элементы, которые позволяют фильтровать, нагревать, охлаждать и обновлять воздух различных помещений: помещения коммерческой недвижимости, административные здания, спортивные помещения, промышленные здания и сооружения.
Подробнее
Описание

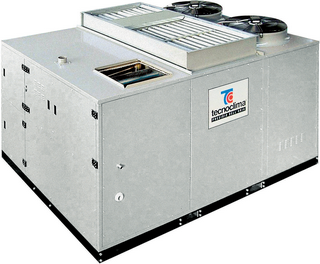

Автономные конденсационные моноблочные установки обработки воздуха типа руфтоп Серия KLIMAXs
Производитель: Tecnoclima S.p.A (Италия)Описание
KLIMAXs представляют собой высокоэффективные установки типа руфтоп, предназначенные для комплексной обработки воздуха. В них встроены элементы, которые позволяют фильтровать, нагревать, охлаждать и обновлять воздух различных помещений. Статический экономайзер с пересечением воздушных потоков предусмотрен для рекуперации тепловой энергии из выбрасываемого наружу воздуха. KLIMAXs имеют функции естественного охлаждения и отопления. При этом охлаждение происходит без использования промежуточной жидкости, с применением технологии механической компрессии и прямого расширения хладагента.
Высокий сезонный КПД обеспечивается благодаря применению двух независимых холодильных контуров при охлаждении воздуха, использованию теплового насоса при температуре +5°С и автоматическому переключению на кондесационный теплообменник с газовой атмосферной модулируемой горелкой при температуре наружного воздуха до -20°С. А регулятор частоты и заслонок с пропорциональным управлением позволяет регулирвать приточный и вытяжной воздух, а также контролировать уровень давления в помещении.
Технические характеристики
- Естественное отопление и естественное охлаждение с помощью теплового насоса при наружной температуре до +5°C;
- Рекуперация тепла с помощью встроенного рекуператора;
- Фильтрация, вытяжка внутреннего воздуха и приток наружного воздуха при помощи встроенной модулирующей вентиляционной установки;
- Максимальный КПД – 102%;
- Газовая атмосферная модулируемая горелка;
- Теплообменник нагревателя изготовлен из жаропрочной нержавеющей стали INOX AISI 430;
- Микропроцессорное управление всеми процессами;
- Применение экологически безопасного хладагента R407C;
- Высококачественный винтовой компрессор;
- Малошумные вентиляторы;
- Эффективность и экономичность.
|
Модель |
Ед.изм. |
KLIMAXs 10 |
KLIMAXS 20 |
KLIMAXS 30 |
KLIMAXS 40 |
KLIMAXS 50 |
|
Аэродинамическая секция
|
||||||
|
Расход воздуха |
нм3//ч |
3.900
|
5.200 |
6.400 |
7.800 |
10.400 |
|
Полезное статическое давление |
Па |
200 |
200 |
200 |
200 |
200 |
|
Секция нагрева. Газовый теплообменник
|
||||||
|
Максимальная полезная тепловая мощность
|
кВт |
20,9 |
26,7 |
33,7 |
40,7 |
53,4 |
|
Ккал/ч |
17.974 |
22.962 |
28.982 |
35.002 |
45.924 |
|
|
Секция охлаждения и теплового насоса
|
||||||
|
Общая мощность охлаждения |
кВт |
19.4
|
25.7 |
32.1 |
42.7 |
51.5 |
|
Ккал/ч |
16.684
|
22.102 |
27.606 |
36.722 |
44.290 |
|
|
Тепловая мощность |
кВт |
20,5
|
26,9 |
33,6 |
44,0 |
53,5 |
|
Ккал/ч
|
17.630 |
23.134 |
28.896 |
37.840 |
46.010 |
|
|
Электрические показатели
|
||||||
|
Электрическая сеть |
В, 50Гц |
400, 3N |
400, 3N |
400, 3N |
400, 3N |
400, 3N |

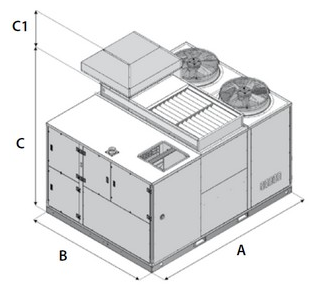

Габариты руфтопов KLIMAXs
При напольной установке
.png)
|
Модель |
Размеры, мм |
Вес, кг |
|||
|
A |
B |
C |
D |
||
|
KLIMAXs 10 |
2.650 |
2.000 |
1.675 |
550 |
1.000 |
|
KLIMAXs 20 |
2.650 |
2.000 |
1.675 |
550 |
1.130 |
|
KLIMAXs 30 |
2.650 |
2.000 |
1.675 |
550 |
1.200 |
|
KLIMAXs 40 |
2.900 |
2.300 |
2.105 |
550 |
1.300 |
|
KLIMAXs 50 |
2.900 |
2.300 |
2.105 |
550 |
1.400 |

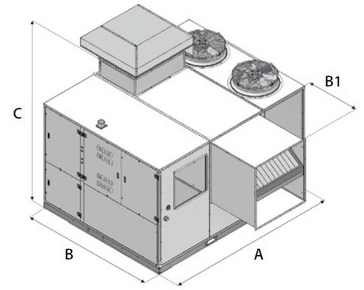

Габариты руфтопов KLIMAXs
При установке на крыше
.png)
|
Модель |
Размеры, мм |
Вес, кг |
|||
|
A |
B |
B1 |
C |
||
|
KLIMAXs 10 |
2.650 |
2.000 |
600 |
1.675 |
1.000 |
|
KLIMAXs 20 |
2.650 |
2.000 |
600 |
1.675 |
1.130 |
|
KLIMAXs 30 |
2.650 |
2.000 |
600 |
1.675 |
1.200 |
|
KLIMAXs 40 |
2.900 |
2.300 |
900 |
2.105 |
1.300 |
|
KLIMAXs 50 |
2.900 |
2.300 |
900 |
2.105 |
1.400 |

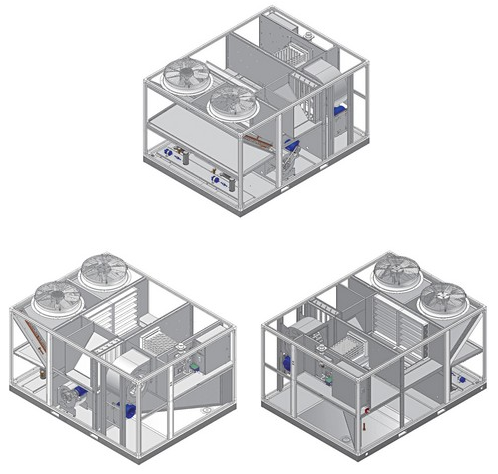

Конструктивные особенности KLIMAXs
Установки состоят из следующих основных элементов:
- Секция охлаждения с герметичными винтовыми компрессорами SCROLL, установленными в специальном отсеке и работающими на экологически чистом хладагенте R407C, c независимыми контурами охлаждения, радиаторами с оребрением с большой поверхностью теплообмена (конденсация/испарение) и винтовыми вентиляторами с низкой скоростью вращения;
- Секция нагрева с тепловым насосом (по запросу), который работает при наружной температуре до +5°C, с автоматическим переключением на газовый теплообменник;
- Секция газового нагрева – патентованные теплообменники из нержавеющей стали с повышенным КПД, , с принудительным нагнетанием отработанных газов при помощи центробежного вентилятора, атмосферные газовые горелки в комплекте с модулируемым электромагнитным газовым клапаном с системой электронного розжига, ионизационным контролем пламени и термостатами безопасности;
- Секция обработки воздуха с камерой смешивания воздуха рециркуляции и наружного воздуха, гофрированными фильтрами класса G4 со съемными фильтрующими элементами, радиатором испарения/конденсации, ёмкостью для сбора конденсата, центробежного вентилятора двустороннего всасывания с низким уровнем шума для подачи воздуха, в комплекте с ременной трансмиссией, шкивом с регулируемым передаточным отношением и трехфазным электродвигателем 400В / 50 Гц, установленным на держателе натяжного шкива;
- Секция рекуперации тепла с высокоэффективным алюминиевым статическим экономайзером с перекрестным движением воздушных потоков и отдельными герметичными контурами обновляемого и выталкиваемого воздуха в комплекте с автономным вентилятором с модуляцией скорости вращения;
- Корпус – каркасно-панельная конструкция: панели из листовой оцинкованной окрашенной стали, опорная рама из толстолистовой оцинкованной стали;
- Электрическая и электронная аппаратура для управления и защиты агрегата, а также обеспечения его функционирования;
- Электронный удаленный многофункциональный терминал для автоматического управления тепловой мощностью, а также дневного и недельного программирования режима работы. Терминал управляет всеми функциями агрегата: регулирует тепловую мощность горелки, позволяет задавать параметры работы, дифференциалы, параметры воздуха внутри помещения в зависимости от температуры снаружи, а также отображает сбои в работе (низкое и высокое давление контура охлаждения, тепловое реле вентилятора подачи воздуха) и позволяет осуществлять их обнуление.
.png)
.png)

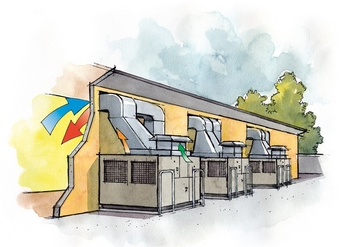

Примеры размещения установок KLIMAXs
Пример использования установки KLIMAXs для отопления и кондиционирования аутлет-центра
.png)
Пример использования установки KLIMAXs для отопления и кондиционирования бизнес-центра
Характеристики
| Марка | KLIMAXs |
| Срок поставки | от 30 дней |
| Страна | Италия |
