Пункт тепловой блочно-модульный (ТПМК)

Производство: ООО "Промгазоборудование" (Беларусь)

Производство пунктов тепловых блочно-модульных (ТПМК) различного исполнения (отдельно стоящих, пристроенных к зданиям и сооружениям и встроенные в здания и сооружения) под заказ на основе технических параметров и требований Заказчика.

Нормативная база и сертификаты

Все производимые ТПМК соответствуют требованиям:

• Технических условий ТУ BY 190388367.011-2017
• ТКП 45-4.02-183
• конструкторской документации (КД) 16.33П - 011, разработанной ООО "Промгазоборудование" .

Основные технические параметры*

Наименование параметра	Значение параметра
Температура внешней среды (°С)	-35 + 45
Тепловая мощность одного модуля ТПМК, МВТ (т/ч по пару), не более	0,05-15,0 (0,26-15,0)
Максимальная температура теплоносителя, °С	200
Максимальное давление пара, МПа	0,07
Максимальная тепловая мощность ТПМК, МВт, не более	24
Габаритные размеры, мм, не более:
- длина	(4000-18000)
- ширина	(3000-9000)
- высота	(2800-4000)
Масса, кг, (не более)	80000
Напряжение питания, В	(220+/-10) (380+/-20)
Потребляемая электрическая мощность, Вт, не более	(2,5-100,0)
Строительный объем, м3	33,6-648
Общая площадь, м2	12-162

*значения параметров конкретного изделия выбираются из указанного диапазона, в соответствии с требованиями, установленными в заказе либо могут отличаться от указанных, в соответствии с требованиями, установленными в заказе.

Назначение

ТПМК предназначены для выработки тепловой энергии (вода, пар) на технологические нужды, нужды горячего водоснабжения, отопления или вентиляции. ТПМК обеспечивают надежный отпуск тепла для потребителей.

Тепловые пункты обеспечивают выполнение следующих показателей надежности:

Показатели надежности	Значение показателя
Средняя наработка на отказ Т0, ч, не менее	9000
Средний срок службы Тсл. ср. , лет, не менее	20
Среднее время восстановления Тв, ч, не более	6

ОПИСАНИЕ

Промгазоборудование производит ТПМК различного исполнения: встроенные, пристроенные, отдельно стоящие. При этом предусматриваются все необходимые меры и мероприятия по защите зданий и сооружений от воздействия вредных физическим факторов, связанных с размешением оборудования ТПМК: теплоизбытки, влагоизбытки, шум, вибрация и др., а при выборе материалов для строительных конструкций ТПМК принимается влажный режим помещения и принимаются меры по протвокорроизионной защите.

Здания отдельно стоящих ТПМК одноэтажные, размером  от 3,0х4,0х2,8 до 9,0х18,0х4,2м. Здание ТПМК может состоять из нескольких модулей, соединяемых между собой в единое изделие на строительной площадке. Количество ТПМК определяется в зависимости от технологической схемы и от транспортных возможностей транспортируемых модулей. Наружные стены и перекрытия выполняются из панелей стеновых, металлических трехслойных с утеплтителем из минераловатных плит групп горючести СТБ 1808. Кровля выполнена из легко разборных панелей, из металлических конструкций с покрытием из панелей стеновых металлических трехслойных с утеплителем из минераловатных плит с устройством вентиляции. Степень огнестойкости блок-контейнера в соответствии с ТКП 45-2.02-142.

Конструкция встроенных ТПМК позволяет их размещать в производственных помещениях категорий Г и Д по ТКП 474, а также в подвалах (технических подпольях) жилых, общественных, административных и бытовых зданий.

ТПМК могут быть как с зависимыми, так и независимыми схемами присоединения, что определяется индивидуально. Могут использоваться повысительные насосы, которые устанавливаются при недостаточном располагаемом напоре на вводе в ТПМК. В ТПМК с независимой схемой присоединения систем отопления, теплоснабжения установок вентиляции и кондиционирования воздуха для регулирования температуры негреваемого теплоносителя предусматривается автоматический регулятор температуры.

К паровым теплосетям ТПМК могут присоединяться как:

• по зависимой схеме - с непосредственной подачей пара в системы теплопотребления с изменением или без изменения параметров пара;
• по независимой схеме - через пароводяные подогреватели.

При необходимости изменения параметров пара должны предусмтариться редукционно-охладительные, редукционные или охладительные установки.

В ТПМК применятся пластинчатые водоподогреватели и паровые горизонтальные могоходовые водоподогреватели. Для систем горячего водоснабжения применяются емкостные водоподогреватели с использованием их в качестве баков-аккумуляторов горячей воды в системах горячего водоснабжения. Каждый пароводяной подогреватель оборудуется конденсатоотводчиком или регулятором перелива для отвода конденсата, штуцерами с запорной арматурой для выпуска воздуха и спуска воды и предохранительным клапаном.

В качестве дроссельной арматуры применяются диафрагмы, балансовые вентили и запорно-регулирующие заслонки. Они устанавливются в требуемое положение ограниченного покрытия, при котором обеспечивается расход воды за счет погашения требуемого напора. Но и при этом сохраняют функции запорного устройства.

Могут применяться узлы смешения (в виде регулируемого или нерегулируемого водоструйного элеватора) в зависимой схеме присоединения системы отопления зданий к тепловым сетям.

Предусматриваются также в зависимоти от проекта баки, грязевики и фильтры.

Средства автоматизации, используемые в ТПМК, обеспечивают работу без постоянного обслуживающего персонала. Вся автоматика предназначена для защиты оборудования (автоматика безопасности), автоматического регулирования, контроля, сигнализации и управления технологическими процессами ТПМК.

Конкретный состав систем и оборудования ТПМК определяется комплектом КД и требованиями заказа.

Материалы, применяемые при изготовлении ТПМК удовлетворяют требованиям КД и указанных в ней ТНПА и имеют сертификаты или их копии, заверенные владельцами сертификатов, подтверждающие их соответствие требованиям ТНПА.

Комплектующие изделия имеют эксплуатационную документацию с отметкой изготовителя, подтверждающую соответствие изделий требованиям действующих ТНПА, и их годность к эксплуатации.

ТПМК комплектуется технически исправными средствами измерений, допущенными к применению и имеющими соответствующие поверительные клейма.

Все тепловые пункты проходят контроль и проверку на соответствие требованиям безопасности, приемо-сдаточные испытания.

Гарантия

Гарантийный срок эксплуатации - не менее 12 месяцев с момента ввода установок в эксплуатацию, но не более 18  месяцев с момента выпуска изделия изготовителем.

Пункты тепловые производства ООО "ПРОМГАЗОБОРУДОВАНИЕ"

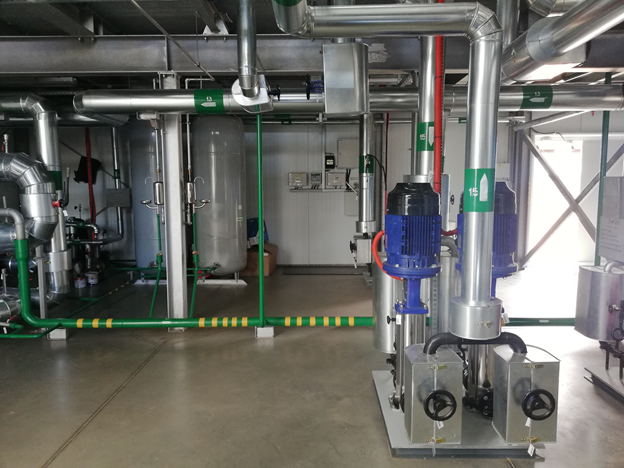

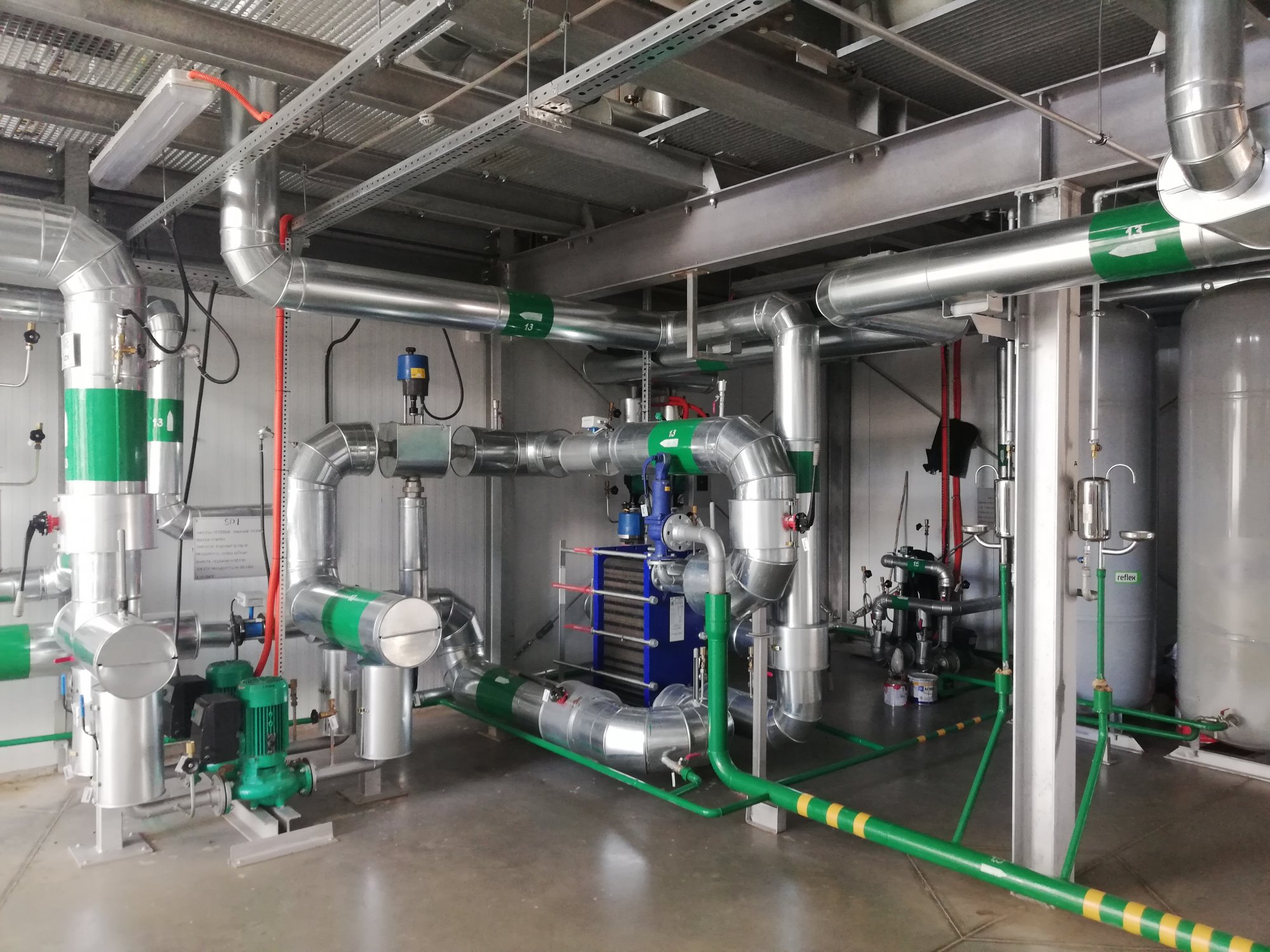

(на примере объекта ООО "Сула Плюс")
