Ультразвуковой расходомер-счетчик газа представляет собой комплектный, аттестованный узел коммерческого учета газа предназначенный для измерения мгновенного расхода и интегрального объема (коммерческого учета) неагрессивных горючих и инертных газов приведенного к нормальным условиям. Относится к классу малорасходных расходомеров. Принцип действия прибора позволяет измерять расход газа как в прямом, так и обратном направлениях.

Подробнее

Описание

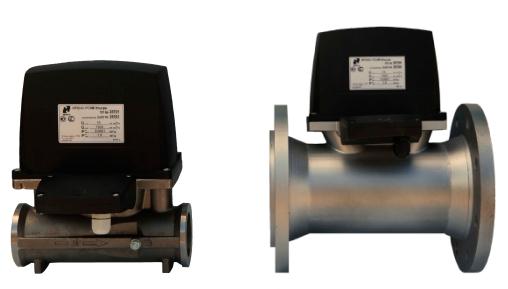

Ультразвуковой расходомер-счетчик газа Ирвис-РС4М-Ультра

Производитель: ООО НПП «Ирвис»

Описание

Первичный преобразователь расходомера-счетчика газа устанавливается как в горизонтальном, так и вертикальном или наклонном трубопроводе. Проход трубопровода не загроможден и, поэтому не требуется организация обводного байпасного канала.

Высокая стабильность метрологических характеристик счетчика во время эксплуатации обеспечивается отсутствием подвижных частей, подверженных износу. Высокая точность измерений, надежность, помехозащищенность обеспечиваются ультразвуковым сигналом, математическим фильтром.

Приборы НПП «Ирвис» имеют образцовую метрологическую базу, что исключает дополнительную погрешность, которая может быть связана с различиями условий градуировки и условий эксплуатации.

Принцип действия

Принцип действия основан на измерении разности времен прохождения импульсов ультразвуковых колебаний по направлению движения потока газа и против него, что позволяет измерять расход газа как в прямом, так и обратном направлениях.

Основная комплектация

Первичный преобразователь.

Первичный преобразователь – отрезок трубопровода специальной формы, оптимизирующий поток, в котором установлен ультразвуковой расходомер, первичный преобразователь давления, первичный преобразователь температуры, плата вычислителя.

Первичный преобразователь абсолютного давления, термокомпенсированный во всем диапазоне рабочих температур.

Первичный преобразователь температуры – термосопротивление платиновое.

Плата вычислителя по трем измеренным сигналам определяет текущий объемный расход, приведенный к стандартным условиям, накапливает в энергонезависимой памяти нарастающим итогом значение прошедшего объема газа. Информация об измеряемых параметрах и накопленном объеме газа с первичного преобразователя передается по цифровой линии связи на специализированный регистратор - "БИП" (блок интерфейса и питания).

Регистратор

Регистратор ведет архивацию измеряемых параметров (глубина архива 120 суток), формирует отчетную ведомость, обеспечивает питание первичного преобразователя по искробезо-пасным электрическим цепям. К регистратору возможно подключить до четырех первичных преобразователей. Съем информации с регистратора возможен несколькими способами:

Для оперативного контроля, регистратор укомплектован ЖКИ индикатором, отображающим текущие измеряемые параметры, накопленный объем газа и др. параметры работы прибора.
Подключение принтера к стандартному LPT порту и распечатка на бумажный носитель.
Перенос информации на персональный компьютер при помощи FLASH-карты, входящей в базовый комплект поставки.
Передача на АСУ через стандартный цифровой интерфейс RS-232 и 485.

К регистратору возможно одновременно подключить две независимые системы телеметрии. К примеру, потребителя и поставщика газа. Для исключения дополнительной погрешности, вызванной изменением состава рабочего газа, реализована возможность изменения состава газа внесенного в память прибора. От несанкционированного доступа данная функция защищается паролем надзорной организации или пломбируемым переключателем. Для ведения достоверного учета все вмешательства в установочные величины отображаются в архиве констант. При выходе прибора из строя учет газа ведется по условно-постоянным значениям, вносимым в память прибора по взаимному согласованию поставщика и потребителя газа.

Основные технические характеристики

Технические характеристики	Показатели
Вид используемых сред	Природный газ, попутный нефтяной газ, воздух, азот и др. неагрессивные газы
Давление измеряемого газа (абс.)	0,05 – 6,3 МПа
Давление измеряемых расходов газа при рабочих условиях	От 0,5 м3 до 1250 м3/час
Температура измеряемого газа	-40°С + 45°С
Температура окружающей среды	-40°С + 45°С
Диаметры условного прохода	ДУ 50, 80, 100 мм
Питание	220 (+50-110)В, 50 ± 1Гц
Взрывозащита	1ExibdIICT4X
Межповерочный интервал	2 года
Методика периодической поверки	проливная

Диапазоны измеряемых расходов природного газа

Р Кгс/см² избыт	ИРВИС РС4М-Ультра-100			ИРВИС РС4М-Ультра-270			ИС РС4М-Ультра			ИС РС4М-Ультра
	Ду-50			Ду-50			Ду-80			Ду-100
	Q_наим, нм³/ч	Q_наим, нм³/ч 1,5%*	Q_наиб, нм3/ч	Q_наим, нм³/ч	Q_наим, нм³/ч 1,5%	Q_наиб, нм3/ч	Q_наим, нм³/ч	Q_наим, нм³/ч 1,5%	Q_наиб, нм3/ч	Q_наим, нм³/ч	Q_наим, нм³/ч 1,5%	Q_наиб, нм3/ч
0,001	0,5	2,9	100	0,5	2,9	270	1,28	4,77	806	2	7,00	1242
1,0	1	4,5	200	1	4,5	540	2,56	7,60	1612	4	10,78	2484
2,0	1,5	5,6	300	1,5	5,6	810	3,84	9,47	2418	6	13,14	3726
3,0	2	6,3	400	2	6,3	1080	5,12	10,81	3225	8	15,53	4968
4,0	2,5	6,8	500	2,5	6,8	1350	6,40	12,43	4031	10	19,41	6210
5,0	3	7,3	600	3	7,3	1620	7,68	14,91	4837	12	23,30	7453
6,0	3,5	7,6	700	3,5	7,6	1890	8,96	17,40	5643	14	27,18	8695
7,0	4	8,6	800	4	8,6	2160	10,24	19,88	6449	16	31,07	9937
8,0	4,5	9,7	900	4,5	9,7	2430	11,52	22,37	7255	18	34,95	11179
9,0	5	10,8	1000	5	10,8	2700	12,80	24,85	8062	20	38,83	12421
10,0	5,5	11,9	1100	5,5	11,9	2970	14,08	27,34	8868	22	42,72	13663
11,0	6	12,9	1200	6	12,9	3240	15,36	29,82	9674	24	46,60	14905
12,0	6,5	14	1300	6,5	14	3510	16,64	32,31	10480	26		16147
13,0	7	15	1400	7	15	3780	17,92	34,79	11286	28	54,36	17389
14,0	7,5	16,1	1500	7,5	16,1	4050	19,20	37,28	12092	30	58,25	18632
15,0	8	17,2	1600	8	17,2	4320	20,48	39,77	12899	32	62,13	19874
16,0	8,5	18,3	1700	8,5	18,3	4590	21,76	42,25	13705	31	66,02	21116

*Qнаим 1,5% - нижний предел измерения при котором погрешность не более 1,5%
