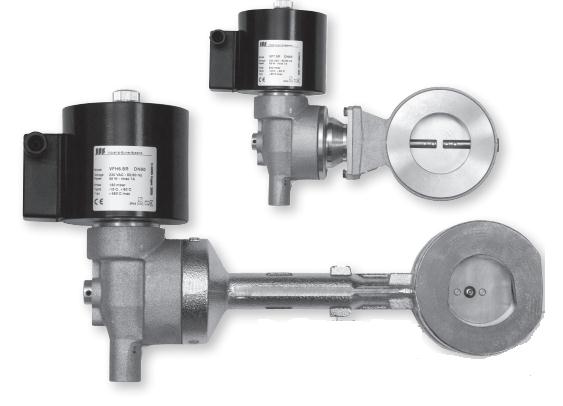

Воздушный магнитный клапан с электромагнитным приводом Серия VF / VFH
Производитель: IBS Industrie-Brenner-Systeme GmbH (Германия)
Описание
Воздушные магнитные клапаны с электромагнитным приводом Серии VF и VFH предназначены для ступенчатой регулировки подачи воздуха к промышленным горелкам.
Серия VF – для холодного воздуха (200°С). Серия VFH – для горячего воздуха (до 450 °С).
Клапаны отличаются высокой пропускной способностью при низких уровнях утечек. Предназначены для тактового или постоянного режима работы. Установка значений – через индикатор положения.
Серия VF используется в качестве постоянно работающего регулировочного клапана с приводом RA 310 или RA 500.

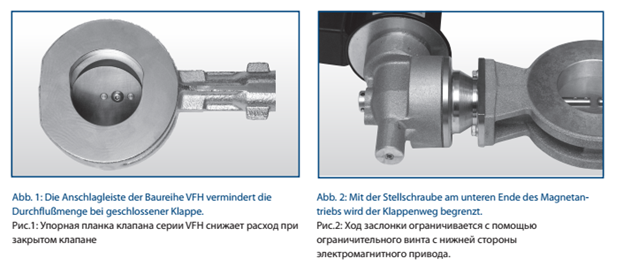

Серия VFH с профилированной кромкой – для особо низких уровней утечек.
.png)
Основные технические характеристики
|
Технические характеристики |
Показатели |
|
Максимальное рабочее давление |
500 мбар (Серия VF), 150 мбар (Серия VFH) |
|
Максимальный перепад давления |
150 мбар |
|
Температура окружающей среды |
-15 + 60 °С |
|
Установочный угол |
0-90° |
|
Размеры |
Ду 40 – 150 (Серия VF), Ду 40-80 (VFH) Для серии VF возможно одно- или двукратное сужение прохода (например, ДУ 65/40) |
|
Монтаж между двумя фланцами PN16 |
Согласно EN 1092 |
|
Время открытия |
Быстрое открытие – 1 сек, медленное открытие – 2-4 сек. Время закрытия – 1 сек. |
|
Класс защиты |
IP 54 (EN 60529), опционально IP65 |
|
Материал корпуса |
Алюминий (Серия VF), стальное литье (Серия VFH) |
|
Напряжения |
230 VAC 50/60 Hz, - 15% / + 10% 110 VAC 50/60 Hz, -15% / + 10% 24 VAC/DC |
| DN (ДУ) | 40-150 |
| Марка | VF / VFH |
| Страна | Германия |
