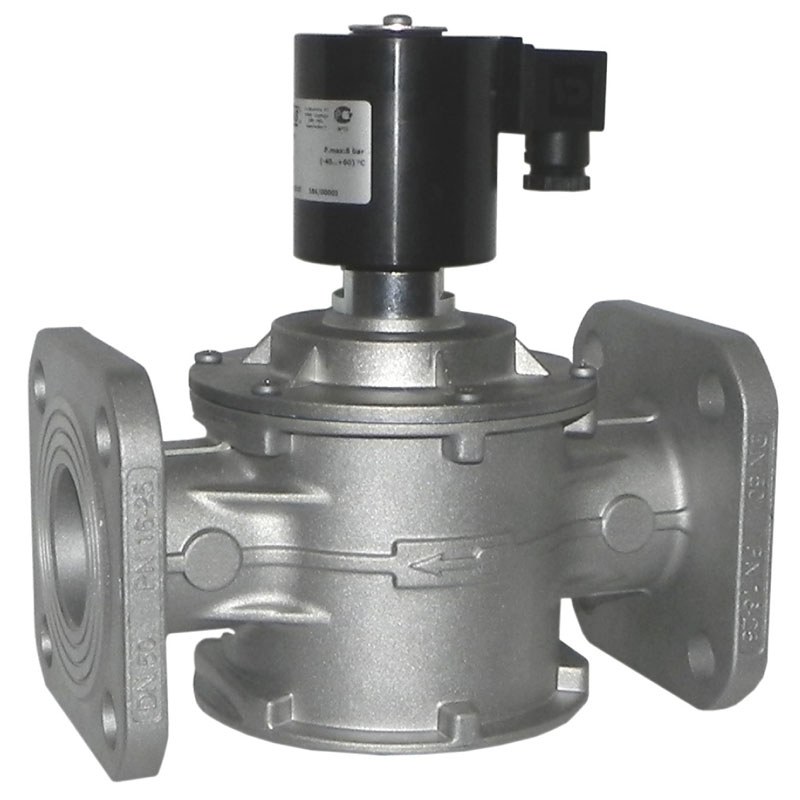

Электромагнитный автоматический нормально закрытый клапан MADAS MN 28 для мазута, газойля и нафты
Производитель: MADAS S.r.l. (Италия)
Описание
Электромагнитный клапан серии MADAS MN28 – устройство, используемое для работы с жидкими средами: мазут, газойль и дизельное топливо до 8 бар. Клапан может эксплуатироваться в тяжелых условиях, имеет большое проходное сечение, и, соответственно, низкую потерю давления.
Конструкция клапана предотвращает заедание штифта, вызванного как высоким давлением на входе, так и при сильном падении на выходе.
Клапан может работать в непрерывном режиме в замкнутых системах с перепадами давления от 0 до 8 бар (0-800кПА).
Клапан функционирует как нормально-закрытый и открывается только, когда на электрическую катушку подается напряжение.
Быстрая скорость открытия/закрытия клапана MN28 (менее 1 сек) позволяет использовать клапан МN28 в системах, где требуется точное дозирование жидкостей.
Допустима установка только на горизонтальном участке трубопровода, в положении катушкой вверх. При установке клапана в системе с замкнутым контуром, для обеспечения безопасности рекомендуется установка сбросного клапана с настройкой от 8 до 10 бар.
Основные технические характеристики
|
Технические характеристики |
Показатели |
|
Виды рабочих сред |
Метан, газойль и дизельное топливо |
|
Максимальное рабочее давление |
8 бар |
|
Температура окружающей среды |
-5 + 60°С |
|
Максимальная температура рабочей среды |
+70 °С |
|
Размеры |
DN 20 ÷ 50 согласно EN 10226 (резьбовые) DN 32 ÷ 50 согласно ГОСТ 12820-80 (фланцевые) |
|
Время закрытия Время открытия |
<1 сек
|
|
Класс защиты |
IP65 |
|
Максимальная вязкость |
8°Е |
|
Материал корпуса |
Сплав алюминия |
|
Напряжения |
12В пост. тока, 24В пост. тока, 230В/50-60Гц |
| DN (ДУ) | DN (ДУ) 20÷50 (резьбовые), DN 320÷50 (фланцевые) |
| Марка | MN 28 Madas |
| Страна | Италия |
