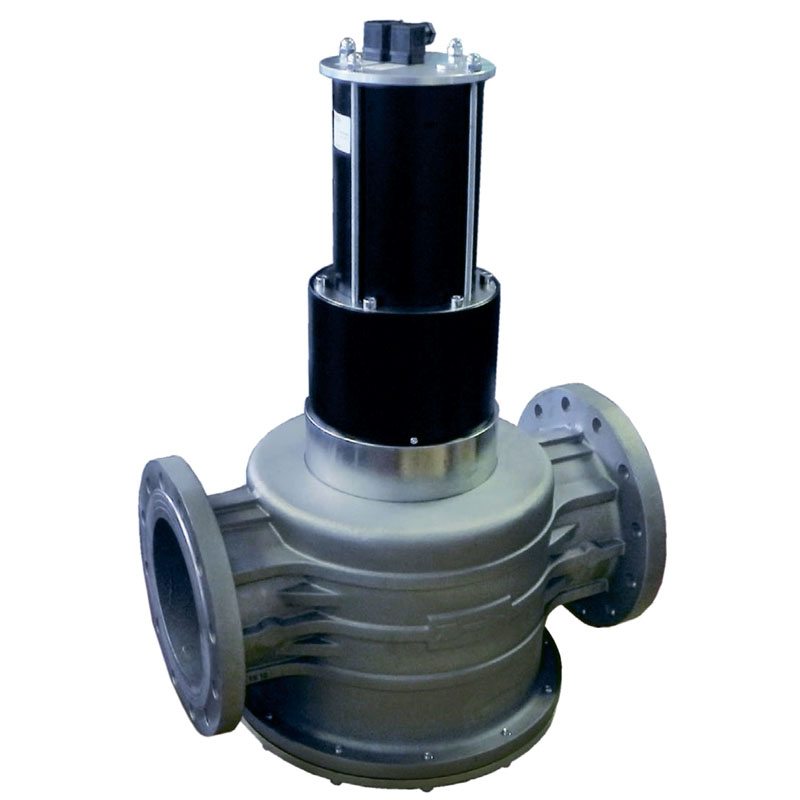

Электромагнитный автоматический двухпозиционный клапан нормально закрытого типа Madas EVP/NC
Производитель: MADAS S.r.l. (Италия)
Описание
Электромагнитный двухпозиционный автоматический нормально закрытого типа клапан Серии EVP/NC представляет собой клапан большого диаметра 200-250-300. Отличительная особенность данного клапана в системе электромагнитно-гидравлического открытия клапана, которая обеспечивает экономичный режим потребления энергии катушкой клапана в рабочем режиме.
Клапан оснащен индикатором положения и ручным регулятором расхода, с помощью которого возможно настроить скорость подачи газа на горелку.
Принцип действия
При поступлении напряжения клапан открывается, когда напряжение исчезает, клапан закрывается менее, чем за 1 секунду.
Клапан монтируется только на горизонтальном участке газопровода, в положении гидравлическим приводом вверх.
Клапан устанавливается как на вводе в котельную, так и в системах дистанционного управления газогорелочных устройств, теплогенераторов. Могут использоваться в системе автоматического контроля герметичности газогорелочных устройств.
Модификация
Клапан с медленным открытием. В конструкцию также входит ручной регулятор расхода, с помощью которого возможно настроить скорость подачи газа на горелку. Принцип действия клапанов заключается в том, что при поступлении напряжения клапан открывается медленно (от 13 до 40 секунд), когда напряжение исчезает, клапан закрывается менее, чем за 1 секунду. Регулировка скорости открытия осуществляется специальным краном в гидравлической системе клапана.
Основные технические характеристики
| Технические характеристики |
Показатели |
|
Виды рабочих сред |
Метан, сжиженный газ, азот, воздух (сухие газы), природный газ, попутный газ или биогаз (доступны под заказ) |
|
Максимальное рабочее давление |
6 бар |
|
Температура окружающей среды |
-30 + 60 °С |
|
Размеры |
DN 200 ÷ 300 согласно ГОСТ 12820-80 (фланцевые) |
|
Время закрытия Время открытия |
<1 сек ~ 13..20 ( в зависимости от диаметра и температуры)
~ 13..40 ( для модификации с медленным открытием) |
|
Класс защиты |
IP65 |
|
Материал корпуса |
Сплав алюминия |
|
Напряжения |
24В пост. тока, 230В/50-60Гц |
| DN (ДУ) | DN 200-250-300 |
| Марка | EVP NC Madas |
| Страна | Италия |
