Универсальный сервопривод используется для управления дроссельными заслонками типа "баттерфляй", применяемых для контроля газа и потока воздуха в процессах горения. На сервоприводах предусмотрена возможность ручного местного управления положением выходного вала для наладки при вводе в эксплуатацию. Электропривод оснащен индикацией состояния при помощи встроенных светодиодов. Также к сервоприводу можно подключить внешний терминал для программирования и наладки.
Подробнее
Описание

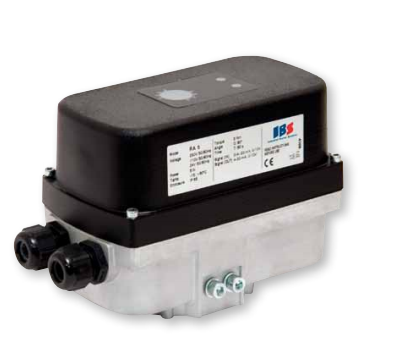

Сервопривод RA 5 универсального применения
Производитель: Industrie-Brenner-Systeme GmbH
Описание
Сервопривод RA используется для управления дроссельными заслонками типа "баттерфляй", применяемых с электронным контролем газа и потока воздуха в процессах горения.
Сервопривод оснащен:
Варианты применения
Если процесс горения регулируется горением модуляции воздуха, можно использовать клапаны K с серводвигателем, присоединенные к другому дроссельному клапану с ручным управлением (имеется градуированная шкала и стопорный винт) для настройки максимальной мощности горелки.
В случае процесса горения с предварительно нагретым воздухом, клапан K может использоваться с серводвигателем RA 5.
Параметры
Технические характеристики
Производитель: Industrie-Brenner-Systeme GmbH
Описание
Сервопривод RA используется для управления дроссельными заслонками типа "баттерфляй", применяемых с электронным контролем газа и потока воздуха в процессах горения.
Сервопривод оснащен:
- двигателем постоянного тока с многосутпенчатым цилиндрическим редуктором
- 16-битным микроконтроллером для точности позиционирования, замеров
- светодиодными индикаторами состояния и положения
- 2-мя кнопками для ручной регулировки положения
- 2-мя кнопками для контроля положения макс./мин.
Варианты применения
Если процесс горения регулируется горением модуляции воздуха, можно использовать клапаны K с серводвигателем, присоединенные к другому дроссельному клапану с ручным управлением (имеется градуированная шкала и стопорный винт) для настройки максимальной мощности горелки.
В случае процесса сгорания с избытком воздуха или газа можно использовать дроссельную заслонку K, соединенную с лямбда-датчиком для коррекции.
В случае процесса горения с предварительно нагретым воздухом, клапан K может использоваться с серводвигателем RA 5.
.png)
.png)
Параметры
.png)
Технические характеристики
|
Вес |
2 кг |
|
Угол поворота (открытия) |
0-90° |
|
Точность позиционирования |
±0,25% |
|
Время поворота (открытия) 0-90° |
от 7 до 60 сек. (настраиваемое) |
|
Крутящий момент |
5Нм |
|
Количество промежуточных кулачковых переключателей (регулируемые индикаторы положения) |
2шт. (нагрузочная способность микропереключателей: активная – 2 А, индуктивная – 0,3А) |
|
Температура окружающей среды |
-15°С / + 60°С |
|
Степень защиты корпуса |
IP65 |
|
Потребляемая мощность |
5ВА |
Характеристики
| Марка | RA 5 |
| Срок поставки | от 14 дней |
| Страна | Германия |
Документы
сервопривод IBS_RA5_DE-GB
992.8 Кб
