Узел учета газа

Узлы учета расхода газа и сжиженных углеводородных газов жидкой фазы полной заводской готовности

Производитель: ООО "Промгазоборудование" (Беларусь)

Узлы учета расхода газа (УУРГ) и сжиженных углеводородных газов жидкой фазы (УУРСЖ) предназначены для использования в распределительных газопроводах систем газоснабжения. Монтируются как производственном помещении или на производственной площадке, так и в шкафу.

Нормативная база и сертификаты

Все узлы учета расхода соответствуют требованиям:

• Технических условий ТУ BY 190388367.004-2016, 190388367.006-2016
• ТКП 45-4.03-267
• СТБ 1244
• конструкторской документации (КД) 16.33П - 004, разработанной ООО "Промгазоборудование".

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ*

Наименование параметра	Значение параметра
Температура внешней среды (°С)	-35 + 45
Входное давление газа, МПа	0,03-1,2
Выходное давление газа, МПа	0,002-1,0
Максимальная пропускная способность,м3/ч, не более	150000
Габаритные размеры, мм, не более:
- длина	9000
- ширина	4000
- высота	2020
Масса, кг, (не более)	20000

*значения параметров конкретного изделия выбираются из указанного диапазона, в соответствии с требованиями, установленными в заказе либо могут отличаться от указанных, в соответствии с требованиями, установленными в заказе.

Описание

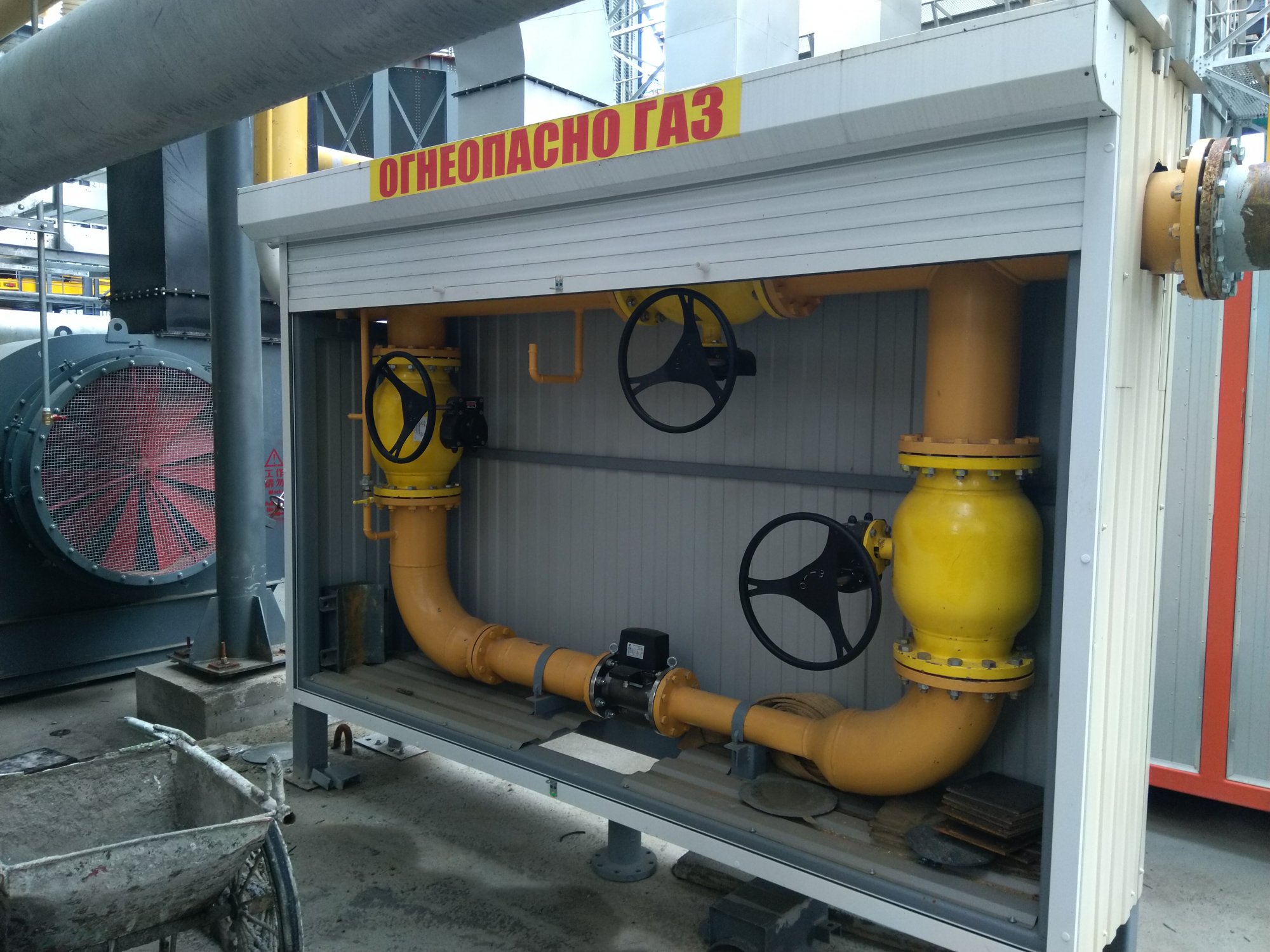

Шкаф УУРСЖ(ш) и УУРГ(ш) изготавливается из стального металлопроката, обеспечивая защиту оборудования от воздействия атмосферных осадков. Установки оборудуются дверями или роллетными ограждениями, обеспечивающие доступ к оборудованию.

Система газоснабжения УУРСЖ(ш) состоит из фильтра-грязевика, предохранительного запорного клапана (при необходимости), предохранительного сбросного клапана, запорной арматуры, контрольно-измерительных приборов, прибора учета сжиженного газа, обводного газопроводв (байпаса), продувочных и сбросоного трубопроводов.

Система газоснабжения УУРГ(ш) состоит из фильтра, запорной арматуры, контрольно-измерительных приборов, прибора учета газа (при необходимости), обводного газопровода (байпаса), продувочных и сбросного трубопроводов.

Конткретный состав системы газоснабжения определяется комплектом КД и требованиями заказа.

Материалы, применяемые при изготовлении УУРСЖ(ш) и УУРГ(ш) отвечают требованиям КД и указанных в них ТНПА, имеют сертификаты или их копии, заверенные владельцами сертификатов, подтверждающие их соответствие требованиям данных ТНПА.

Комплектующие изделия имеют эксплуатационную документацию с отметкой изготовителя, подтверждающие соответсвие изделий требованиям действующих ТНПА и их годность к эксплуатации.

В телемеханике пукнтов УУРСЖ(ш) и УУРГ(ш) применяются средства измерения и автоматизации с учетом требований ТКП 45-4.03.267. Класс точности приборов не ниже 1,5.

Шкафы УУРСЖ(ш) и УУРГ(ш) имеют в основании и боковых стенах проемы, обеспечивающие естственную ненормированную вентиляцию внутреннего объема.шкафа.

Все пункты проходят приемо-сдаточные испытания.

Назначение

УУРГ обеспечивают учет и/или фильтрацию природного газа. УУРСЖ - учет расхода сжиженных газов и их очистки перед потребителями сжиженного газа. Установки предназначены для использования в распределительных газопроводах систем газоснабжения.

Узлы учета обеспечивают выполнение следующих показателей надежности:

Показатели надежности	Значение показателя
Средняя наработка на отказ Т0, ч, не менее	9000
Средний срок службы Тсл. ср. , лет, не менее	20
Среднее время восстановления Тв, ч, не более	6

Гарантия

Гарантийный срок эксплуатации - не менее 12 месяцев с момента ввода установок в эксплуатацию, но не более 18  месяцев с момента выпуска изделия изготовителем.
