Производитель: ООО "Промгазоборудование" (Беларусь)
Производство пунктов очистки газа блочного типа или шкафного исполнения (ПОГ-Б, ПОГ-Ш) под заказ на основе технических параметров и требований Заказчика.
Нормативная база и сертификаты
Все пункты очистки газа соответствуют требованиям:
- Технических условий ТУ BY 190388367.003-2016
- ТКП 45-4.03-267
- СТБ 1244.
|
Наименование параметра |
Значение параметра |
|
Температура внешней среды (°С) |
-35 + 45 |
|
Входное давление газа, МПа |
0,03-1,2 |
|
Выходное давление газа, МПа |
0,002-1,0 |
|
Максимальная пропускная способность,м3/ч, не более |
150000 |
|
Габаритные размеры, мм, не более: |
|
|
- длина |
(4000-12000) |
|
- ширина |
(3000-9000) |
|
- высота |
(2800-4000) |
|
Масса, кг, (не более) |
80000 |
|
Тепловая мощность автономного газового источника отопления, кВт, не менее |
(12-100) |
|
Напряжение питания, В |
(220+/-10) (380+/-20) |
|
Потребляемая электрическая мощность, Вт, не более |
(250-5000) |
|
Строительный объем, м3 |
33,6-432 |
|
Общая площадь, м2 |
12-108 |
|
Класс взрывоопасных зон помещений ПОГ-Б: |
|
|
- технологическое |
А |
|
- отопительное |
Г1 |
|
- телемеханики |
Д. |
*значения параметров конкретного изделия выбираются из указанного диапазона, в соответствии с требованиями, установленными в заказе либо могут отличаться от указанных, в соответствии с требованиями, установленными в заказе.
Основные технические параметры ПОГ-Ш*
|
Наименование параметра |
Значение параметра |
|
Температура внешней среды (°С) |
-35 + 45 |
|
Входное давление газа, МПа |
0,03-1,2 |
|
Выходное давление газа, МПа |
0,002-1,0 |
|
Максимальная пропускная способность,м3/ч, не более |
150000 |
|
Габаритные размеры, мм, не более: |
|
|
- длина |
(4000-12000) |
|
- ширина |
(3000-9000) |
|
- высота |
(2800-4000) |
|
Масса, кг, (не более) |
80000 |
|
Тепловая мощность автономного газового источника отопления, кВт, не менее |
(12-100) |
|
Напряжение питания, В |
(220+/-10) (380+/-20) |
|
Потребляемая электрическая мощность, Вт, не более |
(250-5000) |
|
Класс взрывоопасных зон помещений ГРП-Б: |
|
|
- технологического |
В-1а |
|
- отопительного |
В-1а |
|
- телемеханики |
не взрывоопасная |
*значения параметров конкретного изделия выбираются из указанного диапазона, в соответствии с требованиями, установленными в заказе либо могут отличаться от указанных, в соответствии с требованиями, установленными в заказе.
Назначение
ПОГ для фильтрации и учета природного газа в распределительных газопроводах систем газоснабжения.
Пункты очистки обеспечивают выполнение следующих показателей надежности:
|
Показатели надежности |
Значение показателя |
|
Средняя наработка на отказ Т0, ч, не менее |
9000 |
|
Средний срок службы Тсл. ср. , лет, не менее |
20 |
|
Среднее время восстановления Тв, ч, не более |
6 |
Описание
Здание пункта ПОГ-Б - одноэтажное с размерами от 3,0х4,0х2,8 до 9,0х12,0х4,0м, выполнено из стального металлопроката для защиты оборудования от воздействия атмосферных осадков. Здание пункта ПОГ-Б и ПОГ-Ш состоит из трех обособленных с отдельным входом помещений: технологическое, отопительное и телемеханики. Наружные стены и перекрытия выполнены из панелей стеновых, металлических трехслойных с утеплителем из минераловатных плит групп горючести по СТБ 1808. Технологическое помещение отделено противопожарной перегородкой с пределом огнестойкости по ТКП 45-2.02-142. Кровля легкосбрасываема, из металлических конструкций с покрытием из панелей стеновых металлических трехслойных с утеплителем из минераловатных плит с устройствами вентиляции. Полы из безискровых негорючих материалов. Сварка стальных труб ручной дуговой свракой электродами, аргонодуговой сваркой, ацетиленокислородной сваркой.
КИП с электрическим выходным сигналом и электрооборудование во взрывозащищенном исполнении при размещении во взрывоопасных зонах. В телемеханике применяются средства измерения и автоматизации с учетом требований ТКП 45-4.03.267. Класс точности приборов не ниже 1,5.

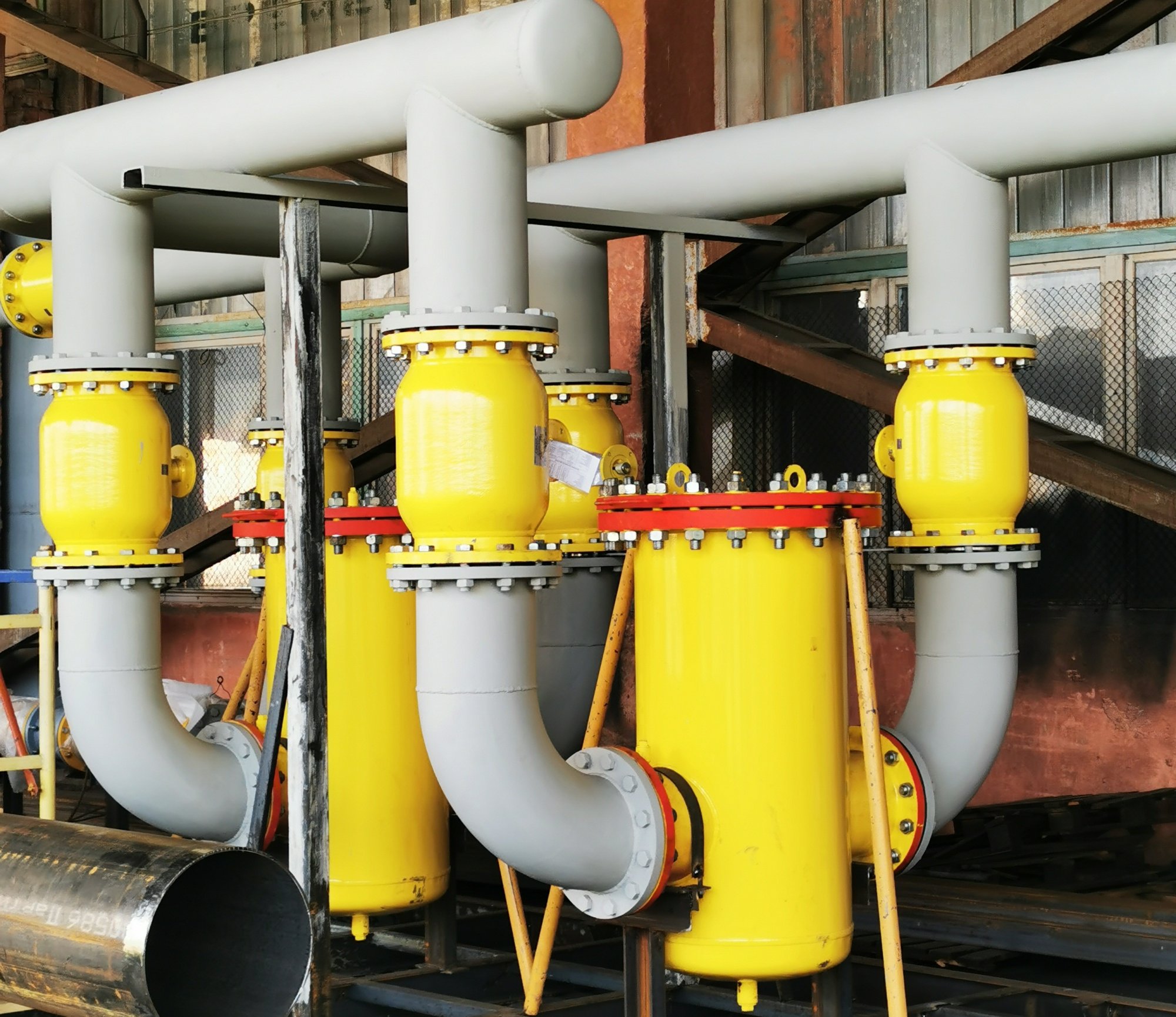

Система газоснабжения состоит из фильтра, запорной арматуры, контрольно-измерительных приборов, приборов учета газа (при необходимости), обводного газопровода (байпаса), продувочных и сбросного трубопроводов. Конкретный состав системы газоснабжения определяется комплектом КД и требованиями заказа.
Отопление пункта ПОГ-Б автономное. Отопление осуществляется от одного автоматического отопительного оборудования в составе с автоматиской безопасности и регулирования. Система отопления - горизонтальная, однотрубная.
В отопительном помещении ПОГ-Б предусмотрена система контроля загазованности с автоматическим отключением подачи газа при загазованности более 10% от нижнего концентрационного предела воспламеняемости. Сигналы от системы контроля загазованности поступают на объединенные диспетчерские пункты или иные посты с круглосуточным дежурством персонала, оборудованные телефонной связью. Сигналы дублируются на световых табло и устройствах звуковой сигнализации, а также автоматически отключают подачу газа к котлу.
Отвод продуктов сгорания от газового отопительного оборудования осуществляется по обособленному дымоходу, предел огнестойкости которого не менее предела огнестойкости пересекаемых перекрытий.
Предусмотрено устройство молниезащиты пункта ПОГ-Б и ПОГ-Ш (соответствует II категории по ТКП 336). Пункты укпомплектованы средствами пожаротушения и пожарной сигнализации.
Материалы, применяемые при изготовлении ПОГ удовляетворяют требованиям КД и указанных в ней ТНПА и имеют сертификаты или их копии, заверенные владельцами сертификатов, подтверждающие их соовтетствие требованиям данных ТНПА.
Комплектующие изделия имеют эксплуатационную документацию с отметкой изготовителя, подтверждающую соответствие изделий требованиям действующих ТНПА и их годность к эксплуатации.
ПОГ-Б и ПОГ-Ш комплектуются технически исправными средствами измерений, допущенными к применению и имеющими соответствующие поверительные клейма.
Все установки проходят приемо-сдаточные испытания.
Гарантия
Гарантийный срок эксплуатации 18 месяцев с момента ввода пунктов ГРП-Б в эксплуатацию, но не позднее 24 месяцев с момента изготовления.
