Газораспределительный пункт (ГРП)

Газорегуляторные пункты блочные (ГРП-Б)

Производитель: Промгазоборудование (Беларусь)


Производство газорегуляторных (блочных) пунктов (ГРП-Б) под заказ на основе технических параметров и требований Заказчика.

Нормативная база и сертификаты

Все газорегуляторные пункты соответствуют требованиям:

• Технических условий ТУ BY 190388367.002-2016
• ТКП 45-4.03-267
• СТБ 1244
• конструкторской документации (КД) 16.33П - 002, разработанной ООО "Промгазоборудование"

• Декларация о соответствии требованиям Технического регламента Таможенного союза ТР ТС 010/2011 «О безопасности машин и оборудования». Регистрационный номер ЕАЭС N RU Д-BY.MX24.B.00223/19 от 15.02.2019г., действительна по 14.02.2024г.

Основные технические параметры

Наименование параметра	Значение параметра
Температура внешней среды (°С)	-35 + 45
Входное давление газа, МПа	0,03-1,6
Выходное давление газа, МПа	0,002-1,2
Максимальная пропускная способность,м3/ч, не более	500000
Давление срабатывания клапана предохранительного запорного, Мпа:
- при понижении давления	0,0002-0,6
- при повышении давления	0,0025-1,2
Давление срабатывания клапана предохранительного, сбросного, МПа	0,0023-1,15
Габаритные размеры, мм, не более:
- длина	(4000-12000)
- ширина	(3000-9000)
- высота	(2800-4000)
Масса, кг, (не более)	До 80000
Тепловая мощность автономного газового источника отопления, кВт, не менее	(12-100)
Напряжение питания, В	(220+/-10) (380+/-20)
Потребляемая электрическая мощность, Вт, не более	(250-5000)
Строительный объем, м3	33,6-432
Общая площадь, м2	12-108
Класс взрывоопасных зон помещений ГРП-Б:
- технологического	В-1а
- отопительного	В-1а
- телемеханики	не взрывоопасная
Класс помещений по взрывопожарной и пожарной опасности согласно ТКП 474:
- технологические	А
- отопительное	Г1
- телемеханики	Д

*значения параметров конкретного изделия выбираются из указанного диапазона, в соответствии с требованиями, установленными в заказе либо могут отличаться от указанных, в соответствии с требованиями, установленными в заказе.

Назначение

ГРП-Б обеспечивают снижение давления природного газа и поддержания его на заданном уровне при изменяющемся потреблении. Пункты ГРП-Б предназначены для использования в распределительных газопроводах систем газоснабжения.

ГРП-Б обеспечивают выполнение следующих показателей надежности:

Показатели надежности	Значение показателя
Средняя наработка на отказ Т0, ч, не менее	9000
Средний срок службы Тсл. ср. , лет, не менее	20
Среднее время восстановления Тв, ч, не более	6

Описание
ГРП-Б изготавливаются в соответствии с технологическим процессом, принимаются службой технического контроля и соответствуют конструкторской документации, СТБ 1014 и СТБ 1022.

ГРП-Б представляют собой одноэтажное здание с размерами от 3,0х4,0х2,8м до 9,0х12,0х4,0м. Газораспределительные пункты состоят из трех помещений с отдельными входами: технологического, отопительного и телемеханики. Наружные стены и перекрытия выполняются из стеновых панелей, металлических трехслойных с утеплителем из минераловатных плит групп горючести по СТБ 1808. Все перегородки выдерживают пределы огнестойкости по ТКП 45-2.02-142, полы выполнены из безискровых негорючих материалов. Кровля выполняется из легкосбрасываемых, металлических конструкций с покрытием из панелей стеновых металлических трехслойных с утеплителем из минераловатных плит с устройствами ветиляции.

Все сварочные работы выполняются ручной дуговой сваркой электродами, аргонолуговой сваркой и ацтиленокислородной сваркой.

ГРП-Б комлектуются технически исправными средствами измерений, допушенными к применению и имеющими соответствующие поверительные клейма. КИП с электрическим выходным сигналом и электрооборудование выполнены во взрывозащищенном исполнении.

Все материалы, применяемые при изготовлении ГРП-Б, соответствуют требованиям КД и указанных в ней ТНПА и имеют сертификаты или их копии, заверенные владельцами сертификатов, подтверждающие их соответствие требованиям данных ТНПА. Комплектующие изделия имеют экплуатационную документацию с отметкой изготовителя, подтверждающую соответствие изделий требованиям действующих ТНПА и их годность к эксплуатации.

Система газоснабжения ГРП-Б состоит из фильтра, предохранительно-запорного клапана, регулятора давления газа, предохранительного сбросного клапана, запорной арматуры, контрольно-измерительных приборов, прибора учета газа (при необходимости), обводного газопровода (байпаса), продувочных и сбросного трубопроводов. На обводном газопроводе (байпасе) ГРП-Б выполнять установку последовательно двух отключающих устройств. Диаметр обводного газопровода должен быть не менее диаметра седла клапана регулятора давления газа.

Для ГРП-Б с давлением на входе свыше 0.6МПа и пропускной способностью более 5000 м/куб.час, а также на тупиковом ГРП-Б, предназначенном для газоснабжения жилищного фонда, должно быть две нитки редуцирования вместе с байпасом.
Конкретный состав системы газоснабжения ГРП-Б определяется комплектом КД и требованиями заказа.

Гарантия

Гарантийный срок эксплуатации 18 месяцев с момента ввода пунктов ГРП-Б в эксплуатацию, но не позднее 24 месяцев с момента изготовления.

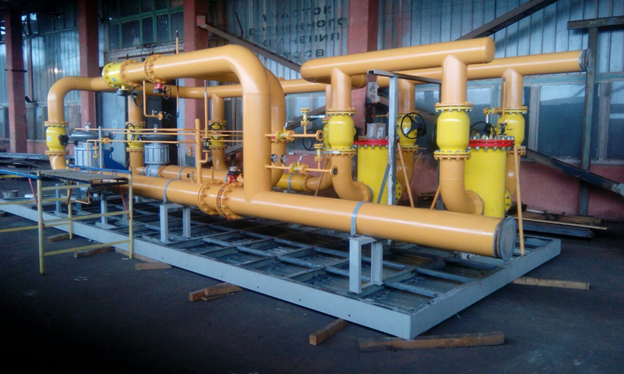

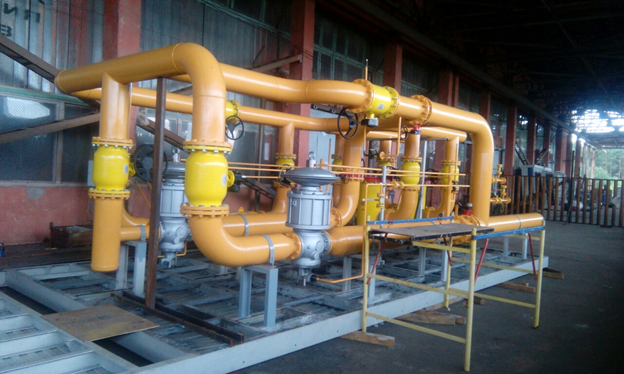

ГРП-Б производства ПРОМГАЗОБОРУДОВАНИЕ
(Производство, монтаж, наладка ГРП-Б для объекта Агропромышленного комплекса в Минском районе)
