Гибкие соединения представляют собой шланг из гофрированной нержавеющей стали, со стальной оплёткой (один или два слоя) либо без неё, с присоединительными резьбовыми фитингами различных типов и/или с фланцевыми соединениями, в исполнении для приварки.
Назначение
Соединения предназначены для подключения промышленных и газопотребляющих агрегатов, газовых горелок, технологических установок, систем водоснабжения, отопления, кондиционирования и вентиляции.
Рабочая среда
Природный газ, сжиженный газ, азот, воздух, вода. Возможность применения для других газов и жидкостей, включая агрессивные среды, согласовывается дополнительно по ТУ.
Технические характеристики
-
Давление: низкое и среднее; для природного газа — до 6 бар, для иных сред — до 100 бар.
-
Температура эксплуатации: до 450 °С.
-
Диаметры: DN 10 – DN 300.
-
Длины: от 200 мм до 12 м (стандартные складские позиции — 500 и 1000 мм).
-
Материал: нержавеющая сталь AISI 304 / 08Х18Р10 (по запросу).
-
Оплётка: стальная, одно- или двухслойная.
-
Присоединения: муфтовые, фланцевые, резьбовые.
Особенности конструкции
-
Гибкость обеспечивается упругостью гофры и характеристиками стали.
-
При изгибе проходное сечение сохраняется, микротрещины не образуются.
-
Минимальный радиус изгиба: Rизг = 3–5 Ду, с прямыми участками у присоединений не менее 2 Ду.
-
Дополнительная защита сильфона обеспечивается стальной оплёткой.
-
Наличие быстроразъёмной гайки или вращающегося фланца облегчает монтаж.
Применение

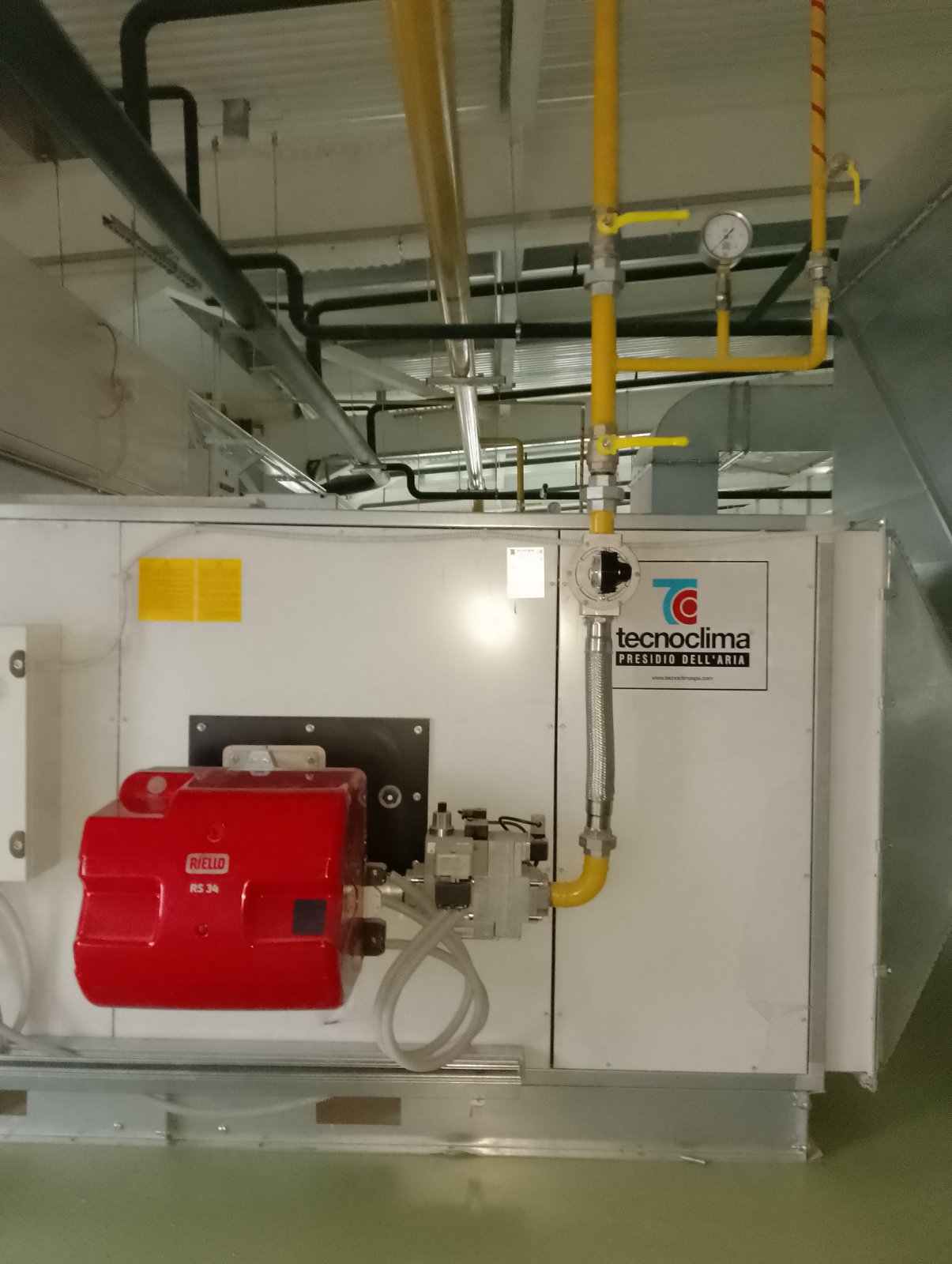

Соединения используются как при статическом расположении оборудования, так и при динамических перемещениях. Они удобны при монтаже воздухонагревателей в агросекторе (например, тепловые пушки на фермах), а также в технологических установках с вибрацией, температурными деформациями или скачками давления.
Разрешительная документация
-
Декларация ТР ТС 016/2011 — для комплектации блочных газовых горелок, воздухонагревателей, инфракрасных излучателей.
-
Декларация ТР ТС 010/2011 — для промышленных горелок, печей, технологических линий.
-
Декларация ТР ТС 032/2013 — для сосудов высокого давления и оборудования с высоким давлением.
