Производство, поставка, монтаж и запуск ШРП, ГРУ и УУРГ-Ш для завода горно-шахтного оборудования

Все газовые установки - газорегулирующая установка (ГРУ), шкафной газорегулирующий пункт (ШРП), узел учета расхода газа в шкафном исполнении (УУРГ-Ш) для объекта изготовлены на производственном участке ООО "Промгазоборудование" по чертежам проектного отдела. В объем проектных работ входило подключение котельной к распределительному газопроводу высокого давления I категории диаметром 530м.

Проектируемая котельная - пристроенная. Тепловая мощность - 1,120 МВт. Топливо - природный газ. Система теплоснабжения - закрытая. Годовой расход условного топлива - 274,0 т у.т./год. Теплоноситель - сетевая вода по температурному графику 95-70 °С. Работа котельной предусмотрена без присутствия постоянно обслуживающего персонала.

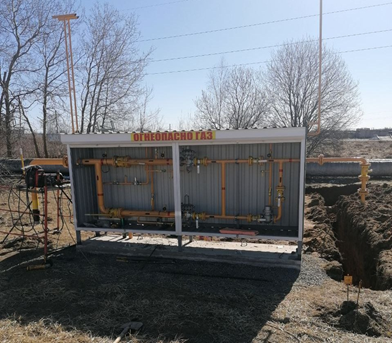

Предусмотренное проектом отдельно стоящее ШРП предназначено для снижения давления с высокого P≤1,2 МПа до среднего P=0,3 МПа и поддержания его на заданном уровне.

Газопровод от точки врезки до проектируемого ШРП - подземный, из стальных электросварных прямошовных труб. От ШРП до котельной - подземный, из полиэтиленовых труб.

Для снижения давления газа со среднего P≤0,3 МПа до пониженного среднего P=0,03 МПа и поддержания его на заданном уровне перед отопительными котлами предусматривается ГРУ с рабочей и резервной линиями.

Комплектация ШРП и ГРУ включает:

• фильтр газовый Ду50 для очистки газа от механических примесей
• узел редуцирования с рабочей и резервной линиями с регулятором давления газа Ду50 и встроенными предохранительно-запорными клапанами каждая
• предохранительно-сбросной клапан Ду25
• отключающая арматура
• продувочные и сбросные газопроводы
• контрольно-измерительные приборы.

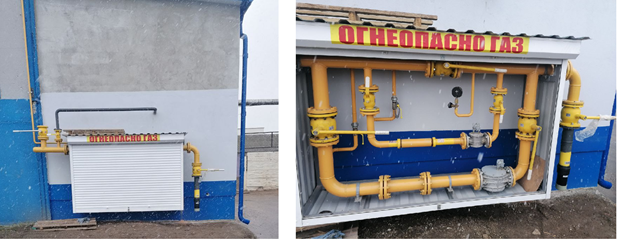

Характеристики УУРГ-Ш:

Параметры	Значение
Входное давление, МПа	0.3
Выходное давление, МПа	0,3
Максимальная пропускная способность, н.м3/ч	1230
Габаритные размеры шкафа УУРГ-Ш, мм, Длина/ширина/  высота	2200/500/1500
Двери	Роллетного типа



Комплектация УУРГ-Ш включает в себя:
