Объект: Реконструкция ГРП-2 Березовской ГРЭС. Общий максимальный расход газа - 96000нм3/ч, минимальный расход газа - 6000нм3/ч. Назначение ГРП-2: снижение (дросселирование) входного давления газа и поддержания заданного давления за ГРП постоянным независимо от изменения входного давления и расхода газа. В ГРП-2 осуществляется очистка газа от механических примесей, контроль входного и выходного давления, температуры газа, измерение расхода газа.
Регуляторы давления серии Syncroflux (Pietro Fiorentini SpA, Италия) широко применяются на газорегуляторных пунктах, газораспределительных станциях, в узлах редуцирования энергетических предприятий (ТЭЦ, ГРЭС) и на других объектах газоснабжения. Syncroflux предназначены для снижения входного давления до необходимого уровня выходного давления и автоматического поддержания этого уровня независимо от изменения расхода газа и входного давления. Уровень выходного давления может изменяться по командам автоматики управления в зависимости от технологических нужд. Также регуляторы данной модели могут выполнять функцию перекрытия потока рабочей среды.
.png)

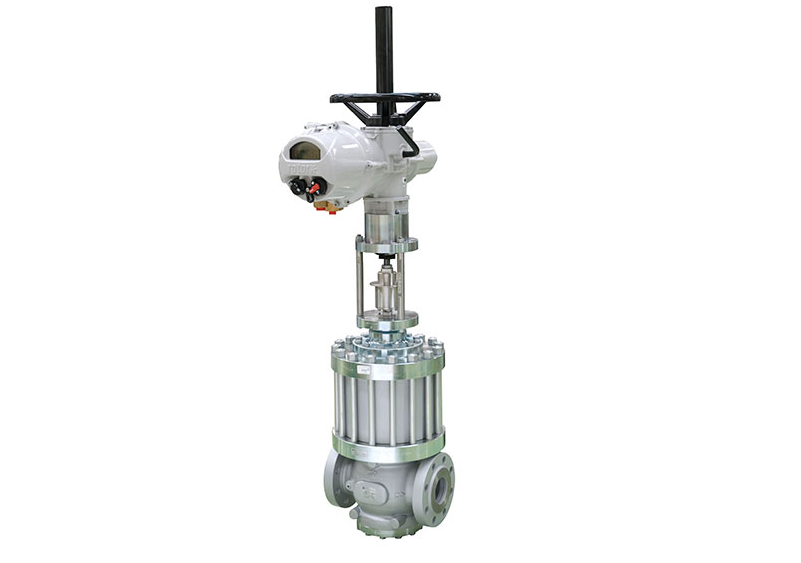

Регуляторы предлагаются в различных исполнениях: для управления вручную – маркировка VLM, или для применения с электроприводом – маркировка SYNCROFLUX. Они представляют собой устройства для регулирования и перекрытия потока рабочей среды, пригодные для применения на неагрессивных газообразных средах, прошедших предварительную очистку от загрязнений.
Описание:
-
корпус в исполнении «вход сверху», подходящий для фланцевого подсоединения;
-
мягкая вставка на седле для обеспечения герметичности;
-
-
сбалансированная запорная часть для более легкого открытия и закрытия.
Дополнительная комплектация:
-
встроенный предохранительно запорный клапан;
-
встроенный шумоглушитель;
-
версия для кислорода;
-
встроенный отсекающий клапан;
-
вторая, дублирующая запорная часть последовательно основной запорной части;
-

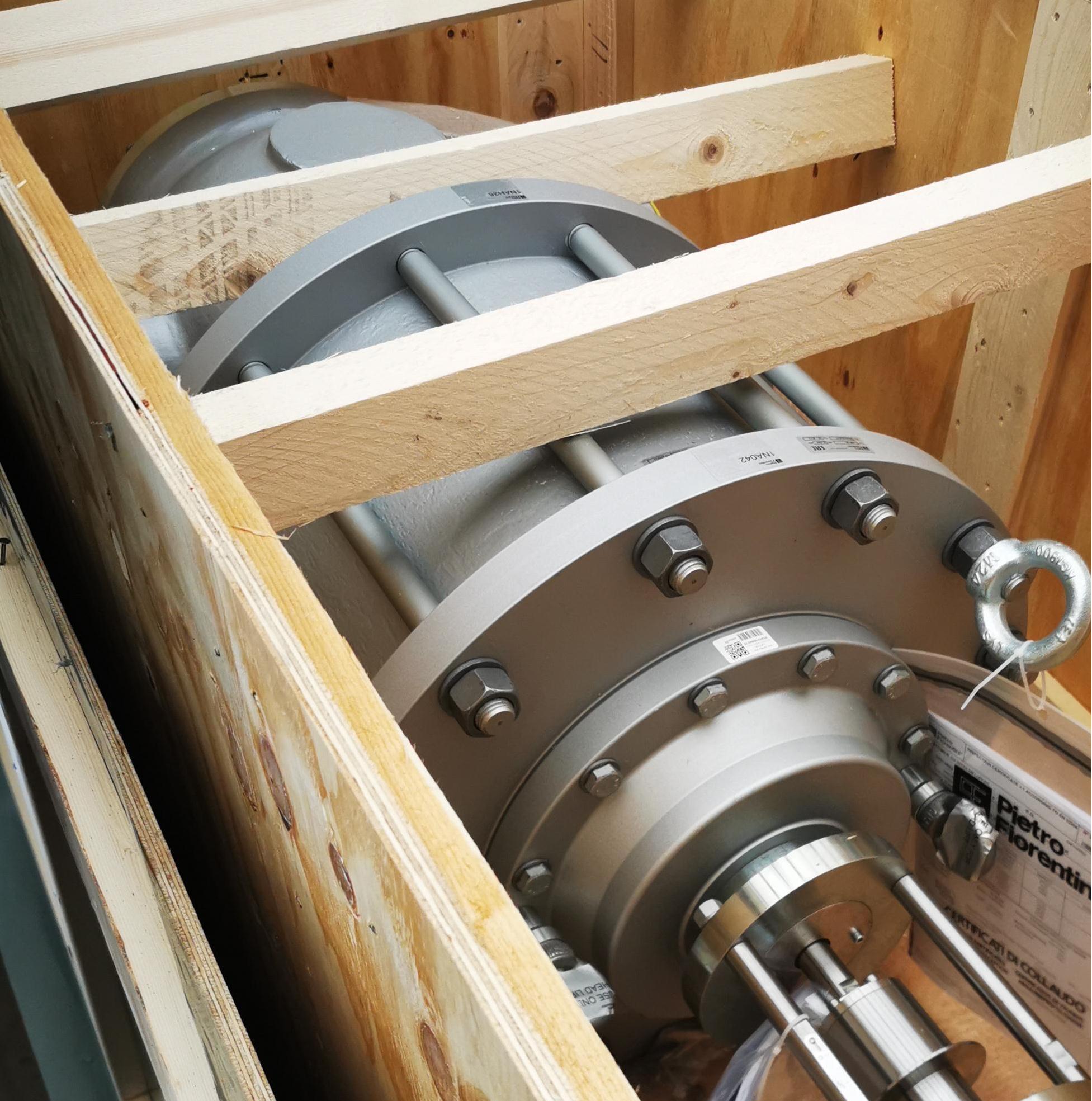

Исполнительные приводы: AUMA; Schiebel, EMG/Drehmo, BIFFI. Для регулятора DN200, PN 1.6МПа, со встроенным шумоглушителем, для управления применяется электропривод модели AUMA SAREx 07.6-B1-5,6-F10 ACEx01.2 400V 50HZ , 4-20mA, IP67, во взрывозащищенном исполнении, с возможностью дистанционного регулирования. Электропривод производства фирмы «AUMA Riester GmbH & Co. KG», Германия.
.png)
.png)
Основные технические характеристики SYNCROFLUX 819:
-
Рабочая среда – природный газ, ГОСТ 5542
-
Pu макс. в зависимости от версии 100 бар
-
Температура газа –10(-20)°C до +60°C
-
Температура окружающей среды -20 (-40)°C до +60°C
-
Низкая потеря давления при полном открытии
-
Диапазон регулирования 1:200
-
Макс перепад давления 83 бар
-
Доступны Ду 25, 50, 80, 100, 150, 200, 250
-
Стандартно переключающий прибор ПОК -46°C
-
Фланцы PN16, ANSI150, PN40, ANSI300, ANSI 600.
|
Коэффициент расхода KG |
|||||||
|
Ду клапана |
25 |
50 |
80 |
100 |
150 |
200 |
250 |
|
Размер седла клапана в мм |
25 |
54 |
80 |
110 |
155 |
210 |
255 |
|
Значение KG |
605 |
2 335 |
5 194 |
8 416 |
17 471 |
27 282 |
38 425 |
Регуляторы могут устанавливаться снаружи или внутри помещений на трубопроводах с целью регулирования давления и, соответственно потока газа, подаваемого в системы газоснабжения.
Регулятор обеспечивает регулирующие функции путем открывания или закрывания/ увеличения или уменьшения, проходного сечения посредством цилиндрического запорного клапана.
Они могут приводиться в действие вручную с помощью маховика редуктора электропривода, нажимной кнопки блока дистанционного управления или по команде автоматики управления, с помощью электродвигателя. Датчики давления и автоматика управления в состав поставки не входят и изготавливаются согласно проектной документации.
Регуляторы разрешены к применению на основании Сертификатов, Деклараций о соответствии требования Технических регламентов Таможенного Союза, ТР ТС 010/2011, 032/2011.
ООО «Промгазоборудование» является официальным представителем фирмы изготовителя газового оборудования торговой марки «P.Fiorentini» Италия.
