Теплообменник воздухонагревателя: конструкция и материалы

Существуют различные системы и решения, предназначенные для обеспечения отопления и вентиляции помещений. Одними из таких установок являются воздухонагреватели, используемые для нагрева 100% свежего наружного воздуха в системах приточной вентиляции или обогрева, охлаждения воздуха и рекуперации тепла. Установки высокоэффективны, и могут работать на различных видах топлива: вода, газ, жидкое топливо, универсальное. Устанавливаются как внутри помещения, так и снаружи (модельный ряд включает установки, работающие при -45С наружного воздуха). При этом все функции управляются полностью автоматически с помощью электронного контроллера, который подключён к датчикам температуры. В зависимости от технических характеристик воздухонагреватели могут быть различной мощности и опций. Тепловая мощность установок от 68 до 1090 кВт, воздушный поток 4600-71000 м³/ч.

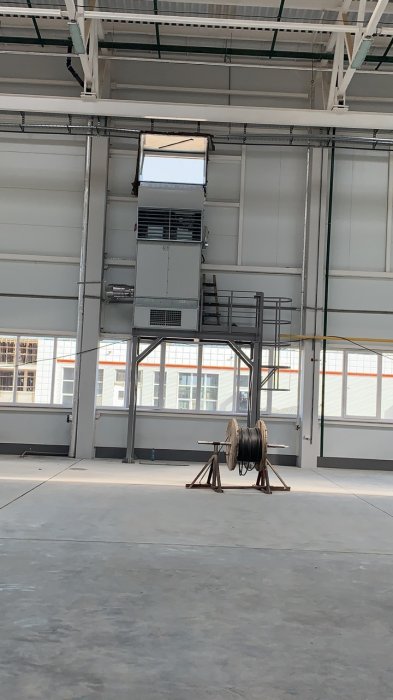

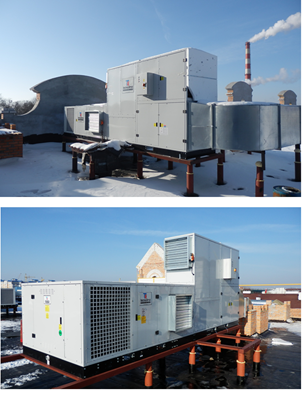

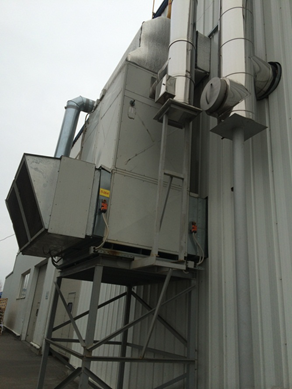

Примеры установки воздухонагревателей на различных объектах:

Прямая передача вырабатываемой в процессе горения тепловой энергии воздуху возможно благодаря как раз запатентованному Tecnoclima SpA теплообменнику и так называемой технологии Dry System Tecnoclima. Благодаря разработкам компании, системе не надо использовать промежуточный теплоноситель (вода/пар) и как следствие нет необходимости в строительстве котельной и монтажа насосов, клапанов и емкостей, что существенным образом снижает капитальные затраты и расходы на обслуживание оборудования. Требуемая температура (более низкая или высокая) в помещении достигается в кратчайшие сроки благодаря немедленной передачи произведенной энергии в помещение при полном отсутствии промежуточных этапов ее преобразования.

Все установки работают автономно и независимо, что позволяет нагревать или охлаждать воздух с абсолютной гибкостью применения.

В целях экономии энергоресурсов, последние разработки предлагают применение воздухонагревателей конденсационного типа с установкой на них горелок с модулируемой мощностью, также в системах отопления и вентиляции применяется частичная рециркуляция воздуха .

В условиях возможности конденсации отходящих газов безопасная и продолжительная работа установки в целом и в частности теплообменника обеспечиваются качественными материалами. Часть, которая наиболее подвержена высоким температурам, - это теплообменник.

Конструктивно он состоит из двух элементов: камера сгорания (топка), в которой находится факел газовой горелки и собственно теплообменник - пучок труб, по которым проходит дымовые газы, обеспечивая дополнительную отдачу тепла воздуху, подаваемому вентилятором. Камера сгорания подвержена высокой температуре, поэтому как Tecnoclima SpA* (Италия), так и другие производители аналогичного оборудования используют жаропрочный тип нержавеющей стали (inox AISI 430). Поверхности же, контактирующие с продуктами сгорания (пучок труб), должны иметь коррозиестойкие свойства, поскольку при охлаждении продуктов сгорания на пониженной мощности работы агрегата до точки россы, образуется коррозийный конденсат. Именно поэтому «Tecnoclima» предусматривает для теплообменных труб наиболее подходящий тип нержавеющей коррозиестойкой стали (inox AISI 304), что обеспечивает долгосрочную службу этого элемента теплообменника. Сталь AISI 441  используется в исключительных случаях и только по требованию заказчиков. Хотя сталь AISI 304 является более дорогой по сравнению с AISI 441, но учитывая относительно небольшой вес примененных материалов, она незначительно влияет на общую стоимость воздухонагревателя. При этом значительно увеличивается надежность оборудования.

Пример внешнего вида теплообменника – камера сгорания (топка) и пучок теплообменных труб.

Нержавеющие стали хорошо сопротивляются воздействию органических кислот, слабых минеральных кислот, а также азотной кислоты. Серная и соляная кислоты отрицательно воздействуют на эти стали. Из всех нержавеющих сталей наиболее стойкими являются хромникелевые аутенитные стали марок AISI 304, AISI316, AISI 321.

Таблица: Марки стали и их свойства

*Tecnoclima SpA более 50 лет специализируется в области изготовления воздухонагревателей высокой эффективности. Компания постоянно работает над улучшением качества и эффективности предлагаемого оборудования, учитывая опыт эксплуатации оборудования клиентами из различных стран мира. Система управления качеством сертифицирована по стандартам ISO9001. Качество производимого оборудования подтверждается многочисленными сертификатами соответствия Евросоюза и стран СНГ, ЕАЭС.

Фирма «Tecnoclima» гарантирует высокое качество и возможность длительной эксплуатации как воздухонагревателя в целом, так и теплообменника в частности. Единственным условием является наладка, выполненная квалифицированным персоналом и периодическое техническое обслуживание.
