Для поглощения вибрации от работающего оборудования и потока транспортируемой среды, защиты трубопровода от любых изменений связанных с температурой, предотвращения напряжений и разгерметизации труб при их деформации, компенсации несносности в трубопроводных системах, а также прокладки трубопроводов в труднопроходимых участках, проектами предусматривается установка компенсаторов.
Газопроводы – не исключение. Антивибрационные сильфонные компенсаторы из нержавеющей стали устанавливаются на газопроводах различного диаметра и давления.
Они предотвращают передачу вибрации между агрегатами с упругими опорами и подключенными системами, сглаживая при этом перемещения отдельных частей установки относительно друг друга.
Устройство компенсатора
Главная деталь компенсатора – это металлический сильфон, способный поглощать или уравновешивать температурные деформации и расширения при сжатии трубопроводов, предотвращать вибрацию, возникающую в герметично соединяемых конструкциях, и проводить в этих условиях пар, жидкости и газы.
Сильфон - это устройство, состоящее из гофрированной стальной трубки, которая имеет возможность сжиматься, растягиваться, изгибаться на небольшой угол, при этом сохраняя полную герметичность.
Конструкция компенсатора может быть исполнена с патрубками, имеющими наружную резьбу, с быстроразъемными гайками с ответными фитингами с наружной или внутренней резьбой, с фитингами под приварку, так и фланцевыми соединениями, в том числе и поворотными. Последние легко адаптировать к контрфланцам установки, при этом избегая ненужной механической нагрузки на сильфон.
Компенсатор монтируется в непосредственной близости с работающим агрегатом, обычно на входе или выходе. Например, после дутьевого вентилятора, перед газовой рампой горелки. Компенсаторы также устанавливаются и перед горелкой в котельной с целью предотвращения вибраций при первом пуске горелки с котлом при подаче газа, так и при собственно работе горелок, котлов, воздушных вентиляторов.

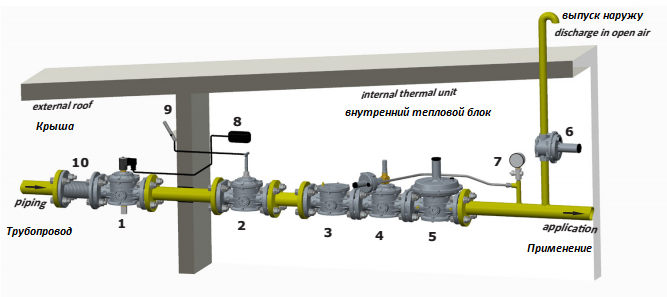

Пример установки компенсатора:
Основные преимущества
-
Обеспечивает надёжную работу трубопроводов, компенсацию температурных расширений и деформаций за счет сжатия;
-
Обеспечивает поглощение аксиальных и поперечных перемещений;
-
Во многих случаях упрощает монтаж и демонтаж оборудования;
-
Простая и надежная конструкция;
-
Высокая степень адаптации: различные среды, давление и температурные режимы;
-
Пригоден для работы с высокими температурами, биогазом;
-
Большой срок службы – более 10 лет;
-
Обеспечение высокого уровня герметичности;
-
Широкое применение.
Особенности применения
Если компенсатор применяется в агрессивной окружающей среде, рекомендуется установка дополнительной защиты, например, термоусаживаемые ленты, трубы, дополнительная окраска.
Между двумя жесткими или скользящими опорами можно устанавливать только один компенсатор. Расстояние между компенсатором и жесткой опорой или скользящей опорой не более 3х Ду трубопровода.
Потеря давления в компенсаторе в два раза превышает величину потери давления в трубопроводе аналогичной длины. С учетом длины компенсатора это незначительнее потери, которые следует учитывать.
При наличии вибраций во всех направлениях следует встроить второй компенсатор под прямым углом к первому.
Пульсации давления, скачки давления, колебания давления, частые перемещения, вибрации и повышенные температуры уменьшают максbvfkmyjt входное давление.
Отличительные черты компенсаторов TM Madas S.r.l.
ООО «Промгазоборудование» на объектах строительства применяет компенсаторы от итальянского производителя Madas S.r.l.. Устройства отличаются своей надежностью и безопасностью, проходят контроль на всех стадиях производства и испытания перед выпуском конечному покупателю. Кроме этого, компенсаторы TM Madas диаметром до ДУ 250 могут применяться с различными средами: сухие газы, природный газ, биогаз и воздух, при диапазоне температур от -40 до +80 °С.
