Блочные газовые горелки применяются для технологических линий сушки, линий покрытий, нагрева, термоокисления, в автомобильной промышленности, в производстве строительных материалов. тканей, для бумажной, пищевой промышленности и других отраслях.
Подробнее
Описание

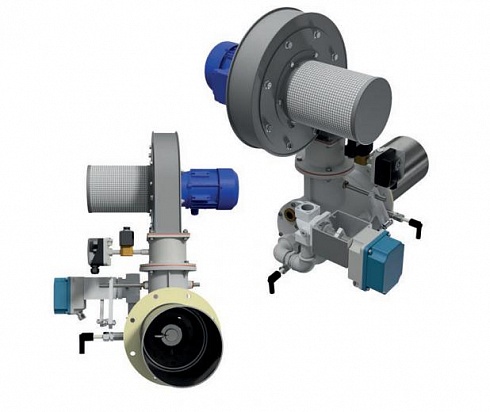

Блочная газовая горелка CONEFIRE MB_D_GB
Производитель: IBS Industrie-Brenner-Systeme, GmbH (Германия)
Применение
Блочные газовые горелки применяются для технологических линий сушки, линий покрытий, нагрева, термоокисления, в автомобильной промышленности, в производстве строительных материалов. тканей, для бумажной, пищевой промышленности и других отраслях.
Описание
- компактная конструкция
- три типоразмера по мощности, от 5 до 800 кВт
- контроль пламени ионизационным электродом или уф – датчиком
- низкие выбросы загрязняющих веществ
- смесительные устройства доступны для различных видов топлива (природный газ, пропан, бутан).
- расширенный диапазон изменения мощности.
Принцип работы
Блочная горелка Conefire MB работает по принципу соплового смешивания газов. Смесительный блок состоит из газового сопла и смесительного конуса. Конусный смеситель горелки равномерно смешивает и распределяет воздух и топливо. Горелка оснащена надежной запорно-регулирующей арматурой и автоматикой управления. Легко регулируется. Встроенная механическая воздушная заслонка позволяет быстро адаптировать работу для различных давлений.
Основные технические характеристики горелки
- мощность нагрева 200 / 400/ 800 кВт
- диапазон изменения мощности 1:40
- переключение воздуха ˃ 1:10
- максимальная температура нагрева 650°С
- противодавление в топке -5 / + 15 мбар (другие по заявке)
- электрическое напряжение 230/400В (другие по заявке)
Производитель: IBS Industrie-Brenner-Systeme, GmbH (Германия)
Применение
Блочные газовые горелки применяются для технологических линий сушки, линий покрытий, нагрева, термоокисления, в автомобильной промышленности, в производстве строительных материалов. тканей, для бумажной, пищевой промышленности и других отраслях.
Описание
- компактная конструкция
- три типоразмера по мощности, от 5 до 800 кВт
- контроль пламени ионизационным электродом или уф – датчиком
- низкие выбросы загрязняющих веществ
- смесительные устройства доступны для различных видов топлива (природный газ, пропан, бутан).
- расширенный диапазон изменения мощности.
Принцип работы
Блочная горелка Conefire MB работает по принципу соплового смешивания газов. Смесительный блок состоит из газового сопла и смесительного конуса. Конусный смеситель горелки равномерно смешивает и распределяет воздух и топливо. Горелка оснащена надежной запорно-регулирующей арматурой и автоматикой управления. Легко регулируется. Встроенная механическая воздушная заслонка позволяет быстро адаптировать работу для различных давлений.
.png)
Основные технические характеристики горелки
- мощность нагрева 200 / 400/ 800 кВт
- диапазон изменения мощности 1:40
- переключение воздуха ˃ 1:10
- максимальная температура нагрева 650°С
- противодавление в топке -5 / + 15 мбар (другие по заявке)
- электрическое напряжение 230/400В (другие по заявке)
.png)
|
Размеры в мм |
|
Составные части |
||||
|
|
MB2 |
MB4 |
MB6 |
|
||
|
A |
311 |
311 |
361 |
|
1 |
Корпус горелки |
|
B |
300 |
300 |
300 |
|
2 |
Горелочная труба |
|
C |
136 |
166 |
196 |
|
3 |
Подача газа |
|
D |
250 |
250 |
310 |
|
4 |
Управляющий электропривод |
|
E |
250 |
250 |
250 |
|
5 |
Клапан контроля газа |
|
F |
180 |
180 |
210 |
|
6 |
Клапан регулирования подачи воздуха |
|
G |
845 |
845 |
945 |
|
7 |
Механическая воздушная заслонка |
|
H |
240 |
240 |
290 |
|
8 |
Вентилятор с фильтром |
|
I |
230 |
230 |
245 |
|
9 |
Датчик реле давления воздуха |
|
J |
488 |
488 |
538 |
|
10 |
3/2 ходовой клапан |
|
K |
650 |
650 |
720 |
|
11 |
запальник |
|
L |
792 |
792 |
842 |
|
12 |
Ионизатор / уф-датчик |
|
3 |
3/4" |
1" |
1 1/4" |
|
|
|
Характеристики
| Марка | Conefire MB_D_GB |
| Страна | Германия |
Документы
IBS_Conefire_MB_D_GB new
863.6 Кб
