Производитель: ООО "Промгазоборудование" (Беларусь)
Производство пунктов газорегуляторных шкафного типа под заказ на основе технических параметров и требований Заказчика.
Нормативная база и сертификаты
Все газорегуляторные пункты шкафного типа соответствуют требованиям:
- Технических условий ТУ BY 190388367.008-2016
- ТКП 45-4.03-267
- СТБ 1244
- конструкторской документации (КД) 16.33П - 001, разработанной ООО "Промгазоборудование"
-
Декларация о соответствии требованиям Технического регламента Таможенного союза ТР ТС 010/2011 «О безопасности машин и оборудования». Регистрационный номер ЕАЭС N RU Д-BY.MX24.B.00864 от 12.12.2017г., действительна по 17.12.2022г.
|
Наименование параметра |
Значение параметра |
|
Температура внешней среды (°С) |
-35 + 45 |
|
Входное давление газа, МПа |
0,03-1,6 |
|
Выходное давление газа, МПа |
0,002-1,2 |
|
Максимальная пропускная способность,м3/ч, не более |
350000 |
|
Давление срабатывания клапана предохранительного запорного, Мпа: |
|
|
- при понижении давления |
0,0002-0,3 |
|
- при повышении давления |
0,0025-0,75 |
|
Давление срабатывания клапана предохранительного, сбросного, МПа |
0,0023-0,69 |
|
Габаритные размеры, мм, не более: |
|
|
- длина |
9000 |
|
- ширина |
1000 |
|
- высота |
2020 |
|
Масса, кг, (не более) |
4000 |
*значения параметров конкретного изделия выбираются из указанного диапазона, в соответствии с требованиями, установленными в заказе либо могут отличаться от указанных, в соответствии с требованиями, установленными в заказе.
Назначение
ШРП обеспечивают снижение давления природного газа и поддержания его на заданном уровне при изменяющемся потреблении. Установки предназначены для использования в распределительных газопроводах систем газоснабжения.
ШПР обеспечивают выполнение следующих показателей надежности:
|
Показатели надежности |
Значение показателя |
|
Средняя наработка на отказ Т0, ч, не менее |
9000 |
|
Средний срок службы Тсл. ср. , лет, не менее |
20 |
|
Среднее время восстановления Тв, ч, не более |
6 |
Описание
Шкаф ШРП изготавливается из стального металлопроката и обеспечивает защиту оборудования от воздействия атмосферных осадков.
Шкаф оборудуется дверями или роллетным ограждением, обеспечивающим доступ к оборудованию.
Система газоснабжения ШРП состоит из фильтра, предохранительного запорного клапана, регулятора давления газа, предохранительного сбросного клапана, запорной арматуры, контрольно-измерительных приборов, прибора учета газа (при необходимости), обводного газопровода (байпаса), продувочных и сбросного трубопроводов.
Клапан предохранительный запорный ШРП настроен на срабатывание при увеличении значения выходного давления на величину, равную 1,15 от указанного в заказе, а в закольцованной системе - не более 1,2.
Клапан предохранительный сбросной ШРП настроен на срабатывание при увеличении значения выходного давления на величину, равную 1,15 от указанного в заказе, а в закольцованных распределительных системах - 1,25.
Конкретный состав системы газоснабжения ШРП определяется комплектом КД и требованиями заказа.
В телемеханике ШРП применяются средства измерения автоматизации с учетом требований ТКП 45-4.03.267. ШРП комплектуется приборами для измерения входного и выходного давления, рабочего давления. Класс точности приборов не ниже 1,5.
Материалы, применяемые при изготовлении ШРП, удовляетворяют требованиям КД и указанных в ней ТНПА и имеют сертификаты или их копии, заверенные владельцами сертификатов, подтверждающие их соовтетствие требованиям данных ТНПА.
Комплектующие изделия имеют эксплуатационную документацию с отметкой изготовителя, подтверждающую соответствие изделий требованиям действующих ТНПА и их годность к эксплуатации.
Все установки проходят приемо-сдаточные испытания.
Гарантия
Гарантийный срок эксплуатации - не менее 12 месяцев с момента ввода установок в эксплуатацию, но не более 18 месяцев с момента выпуска изделия изготовителем.

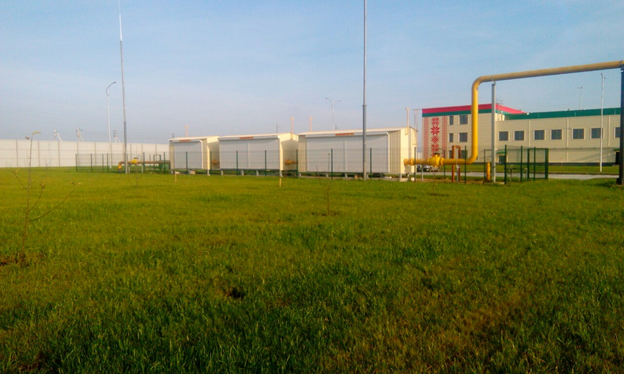

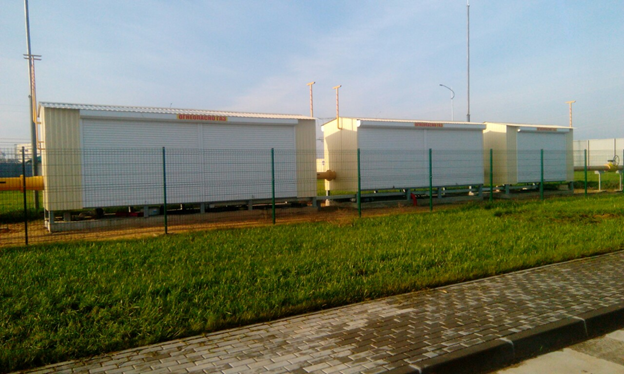

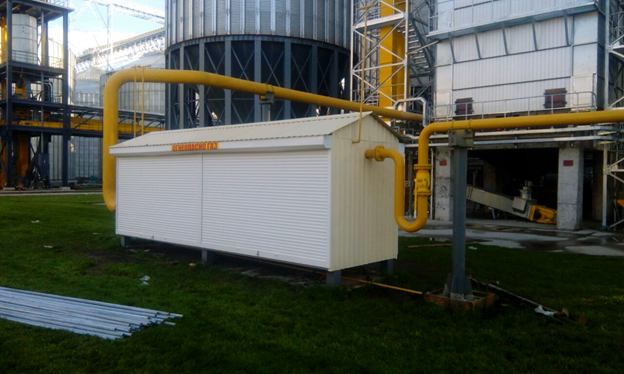

Газорегуляторный пункт шкафного типа (ШРП) производства ПРОМГАЗОБОРУДОВАНИЕ
(Производство, монтаж, наладка ГРУ для объекта Агропромышленного комплекса в Минском районе)
.png)
.png)
.png)
| Страна | Беларусь |
