Гибкие шланги – современная и надежная подводка для газа

До недавнего времени стальные трубы использовались как основной материал для подвода газа и подключения газового оборудования. Но уже сейчас можно увидеть широкое применение гибких подводок из различных материалов не только при подключении воды, но и для подачи газа.

Наиболее распространенные «подвижные» соединения – резинотканевые, армированные или сильфонные. При этом, каждое из них обеспечивает герметичность подводки и мест соединения их между собой и арматурой. Отличаются они друг от друга техническими характеристиками, условиями эксплуатации и сроками службы.

Резинотканевые и армированные газовые шланги чаще всего используются для подводки газа к бытовому газовому оборудованию и приборам. Они более дешевые с небольшим сроком годности и имеют ограничения по условиям эксплуатации.

Сильфонные гибкие шланги

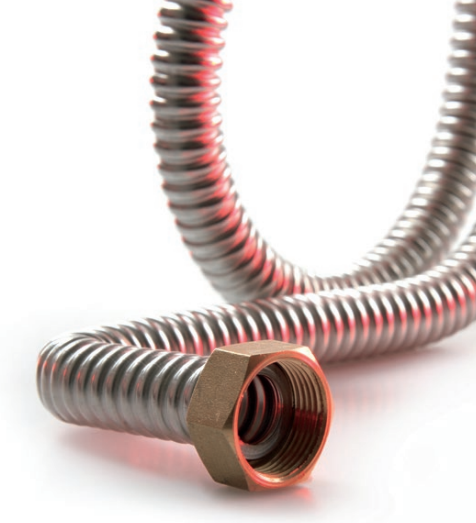

Шланги из гофрированной стальной трубки, еще так называемые сильфонные гибкие шланги, считаются одними из самых надёжных. Они отличаются превосходной устойчивостью к высокому давлению, создаваемым интенсивным потоком газа.

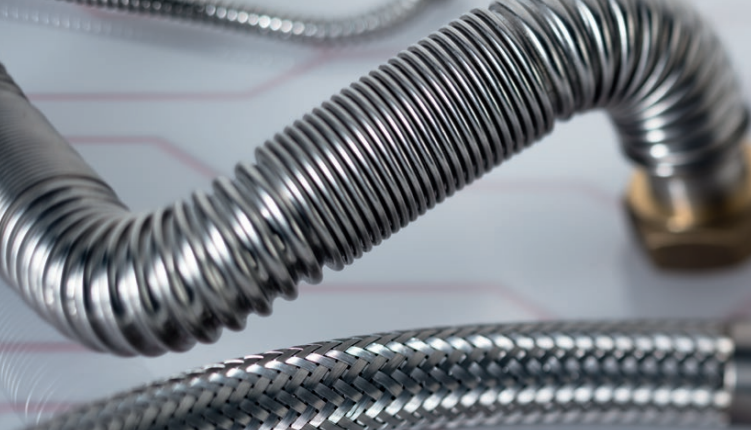

Надежность и долговечность сильфонных шлангов обеспечивается их конструкцией. Зачастую, они изготавливаются из сваренных продольно тонкостенных труб из нержавеющей стали, покрытой гофрой. Гофрированная трубка (сильфон) шланга, изготовленная из стали высокого качества, – это не только гибкость, но и дополнительная защита. Гибкость трубы зависит от высоты гребня гофры и толщины материала. Чем ниже гребень и толще материал, тем будет жестче труба или шланг. Напротив, когда для трубы используется более тонкий материал, а выступ выше, труба будет гибче.

Например, немецкий производитель газовой арматуры AZ Intec GmbH достигает подобную гибкость и эластичность с высокой степенью герметичности за счет специального термического процесса (отжига).

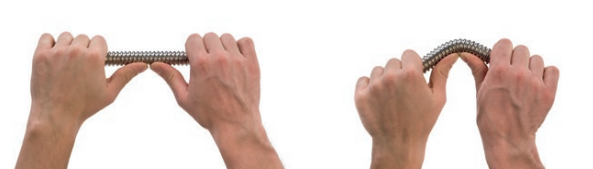

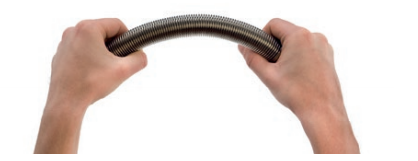

Гофрированные трубы могут гнуться бесконечное количество раз и это можно сделать вручную, без использования инструментов и каких-либо приборов.

Гофрированная труба сохраняет необходимую форму, не возвращаясь в исходное положение. Минимально возможный радиус изгиба без сужения поперечного сечения трубы – от 1,20 до 1,70мм внешнего диаметра.

Гофрированные сильфонные шланги в свою очередь отличаются высокой гибкостью и эластичностью.

При этом, многократно сгибаясь и растягиваясь, шланги не теряют первоначальной упругости, прочности и работоспособности.

Как результат, наряду с разнообразием типов используемой стали при производстве, гофрированные трубы и шланги применяются в различных областях. Например, в промышленности, автомобилестроении, коммунальном хозяйстве, источниках возобновляемой энергии, медицине. Гофрированные рукава, предназначенные для транспортировки газообразных и жидких веществ, представляют собой простой и доступный способ для подключения котлов, солнечных систем и систем кондиционирования, тепловых насосов, систем очистки сточных вод и иных систем.

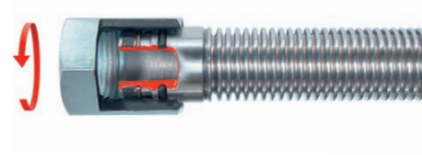

Как опция, в шлангах применяются быстроразъемные гайки, без кручения. Поворотное соединение закрывается уплотнительным кольцом из FPM, которое расширяется в случае значительного повышения температур. Такой тип соединения безопасен в случае пожара, но и также значительно упрощает работу монтажника.

Надежность и безопасность использования шлангов

Надежность и безопасность шлангов в развитых странах играет первостепенную роль, особенно если речь идет о подключении газа. И в ряде промышленно развитых стран уже на законодательном уровне запрещено использование более дешевых аналогов, упомянутых выше. Дело в том, что пластмасса и резина менее устойчивы к эксплуатационной нагрузке. Например, если даже резиновый шланг дополнен эластичными компонентами, которые увеличивают его срок службы, и при этом не проводит электричество и хорошо гнется, то со временем шланг начнет трескаться, что неизбежно приведет к газовым утечкам. А в отношении резиновых шлангов в металлической оплетке (армированные подводки), они также подтверждены разрушением и деструкциям, а стальная оплетка еще является и проводником электричества. Последние при их использовании подключают только с диэлектрическими вставками-прокладками.

Помимо вышеупомянутого, в промышленности в случае если природный газ является основным источником энергии, гибкая сильфонная подводка широко используются при монтаже газопотребляющих аппаратов, таких как воздухонагреватели, газовые горелки, инфракрасные газовые излучатели. Их применение обусловлено также предотвращением передачи вибрации, компенсацией возможных температурных деформаций трубопровода и упрощением монтажа – демонтажа.

Шланги серии WS производства AZ Intec GmbH

Шланги серии WS производства AZ Intec GmbH применяются при статическом расположении газового оборудования, так и при динамических перемещениях. Они удобны при монтаже воздухонагревателей в агросекторе, например, тепловые пушки на фермах, когда требуется их периодическое перемещение или подъем - спуск. Также они применимы в различных технологических установках - печи, ковши, в которых имеются перемещаемые элементы с закрепленной на них горелках.

В стандартном исполнении шланги WS имеют присоединительный фитинг с наружной резьбой с одной стороны и быстрораземную гайку с внутренней резьбой – с другой. Складская программа предполагает наличие шлангов длинной 500, 800, и 1000 мм. Возможна поставка, под заказ, шлангов иных длин и видов присоединения, накидные гайки, вращающиеся фланцы.

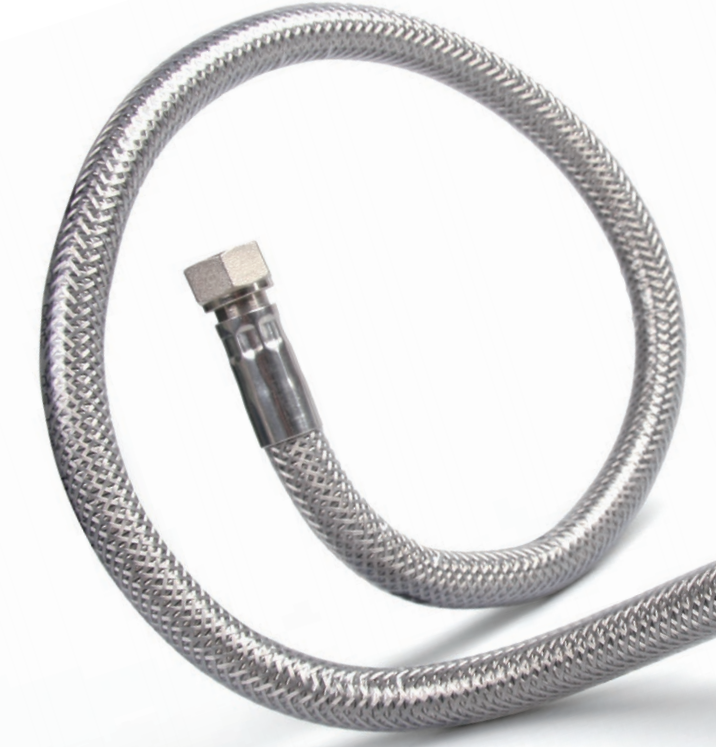

Шланги выдерживают различное давление в зависимости от рабочей среды, в том числе перепады давления. Они соответствуют мировым стандартам DIN 3383, DIN 3384 и DIN EN 14800 и могут использоваться даже для изготовления теплообменников. Оплетка вокруг шланга позволяет достигать высоких значений давления, в зависимости от номинального давления, вида рабочей среды, температуры.

Таким образом, выбор гибких шлангов определяется множеством факторов, в том числе требованиями законодательства, заказчика и его бюджетом. Сильфонные шланги, пусть и самые дорогие, но прослужат намного дольше и обеспечат не только удобство в эксплуатации, но и надежность работы системы и оборудования.
